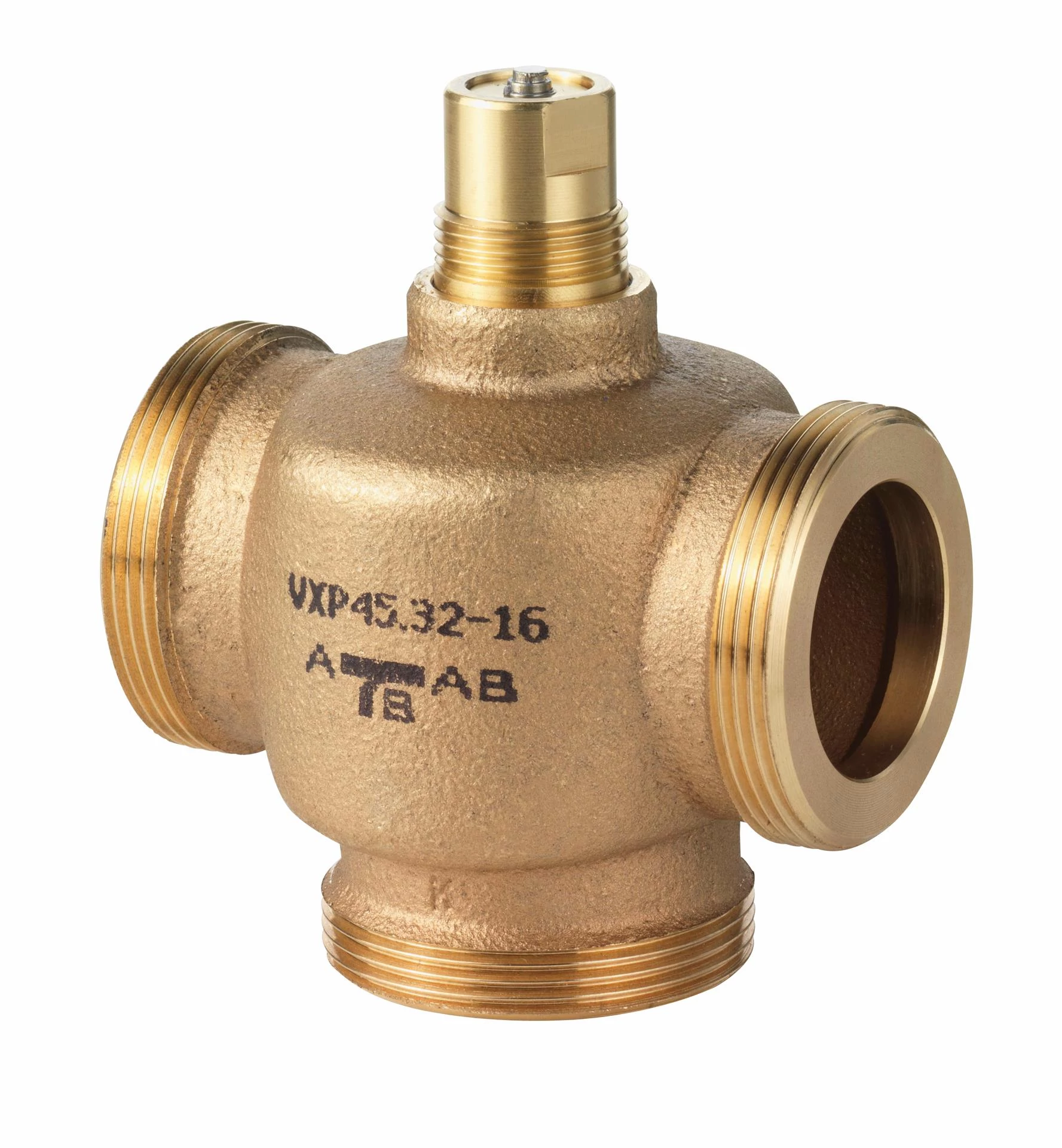

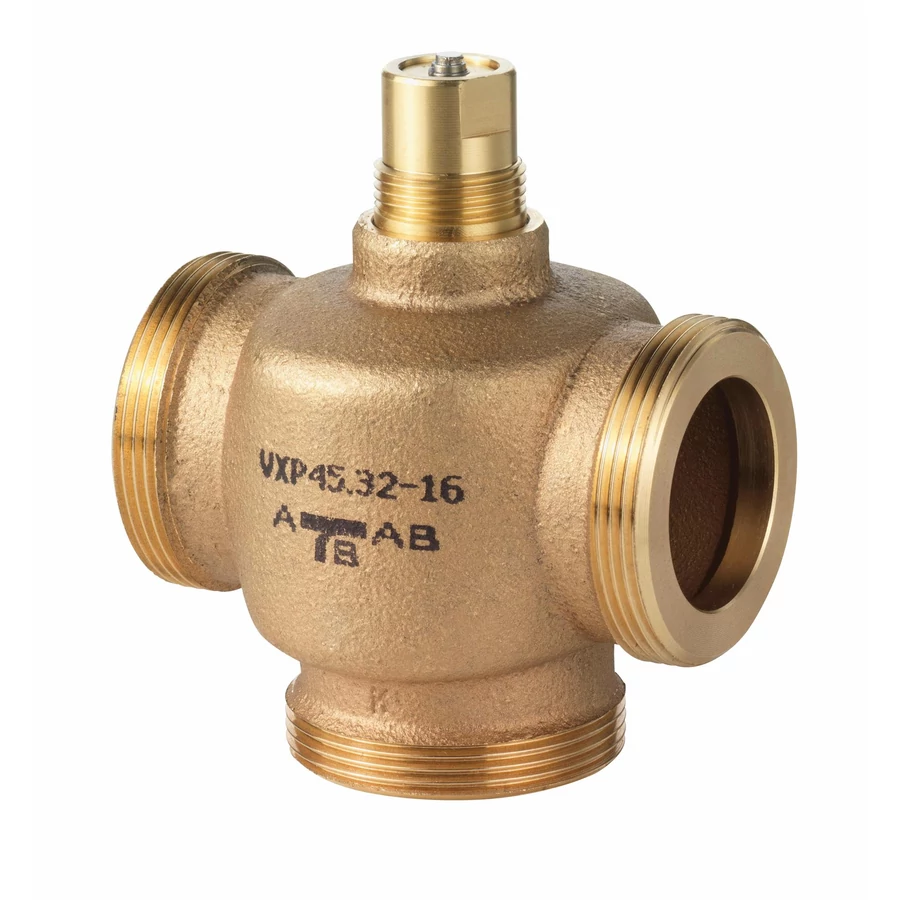

Siemens VXP45.25-6.3 Kétutú szabályozószelep, külső menetes, PN16, DN25, kvs 6.3
Projekt
Csatolt dokumentumok
Leírás
• 3-járatú szelepek menetes csatlakozásokkal terminál készülékek, hűtött mennyezetek vagy fűtési zónák szabályozására
• Alkalmazható közeg: Víz (VDI 2035-szerint), fagyállóval kevert víz
• A V..P45.. szelepek csak keverő szelepként vagy 2-járatú szelepként alkalmazhatók, osztó szelepként nem
• Kézi állító kupakkal
• Felszerelhetők SSB.. vagy SSC.. elektromotoros szelepmozgatókkal
• Alkalmazható közeg: Víz (VDI 2035-szerint), fagyállóval kevert víz
• A V..P45.. szelepek csak keverő szelepként vagy 2-járatú szelepként alkalmazhatók, osztó szelepként nem
• Kézi állító kupakkal
• Felszerelhetők SSB.. vagy SSC.. elektromotoros szelepmozgatókkal
Felhasználás
Szellőző és légtechnikai rendszerek vízoldali szabályozásához zárt körben, pl. regiszterekben, fan-coil berendezésekben, kisebb utófűtőkben és utóhűtőkben:
• 2-csöves rendszerekben egy hőcserélővel a fűtésre/hűtésre
• 4-csöves rendszerekben két elkülönített hőcserélővel a fűtésre/hűtésre
Zárt fűtési rendszerekben, mint pl.
• Épület önálló padlófűtéséhez
• Apartmanokhoz
• Egyedi helyiségekhez
Paraméterek
| Szelepszár | 5.5 mm |
| Folyási ráta | 0…0.02 % of kvs |
| Folyási ráta bypass | 0…0.02 % of kvs |
| DN | 25 |
| kvs | 6.3 m³/h |
| Közeg hőmérséklet | 1…110 °C |
| Szelep karakterisztika | |
| Átmeneti ág kvs 6.3-ig | egyenszázalékos |
| Átmeneti ág [kvs/] 10-től | lineáris , Bypass:lineáris |
| Állíthatóság | 100:1From kvs>6,3:>100;To kvs=6,3:>50 |
| Engedélyezett működési nyomás | 1600 kPa |
| Material, valve body | Bronz CuSn5Zn5Pb2 (CC499K) |
| Belső rész anyaga | CrNi acél / Rg5 / Réz |
| PN osztály | PN 16 |
| Connecting thread | G 1¼" B |
| SSB.. Δpmax | 300 kPa |
