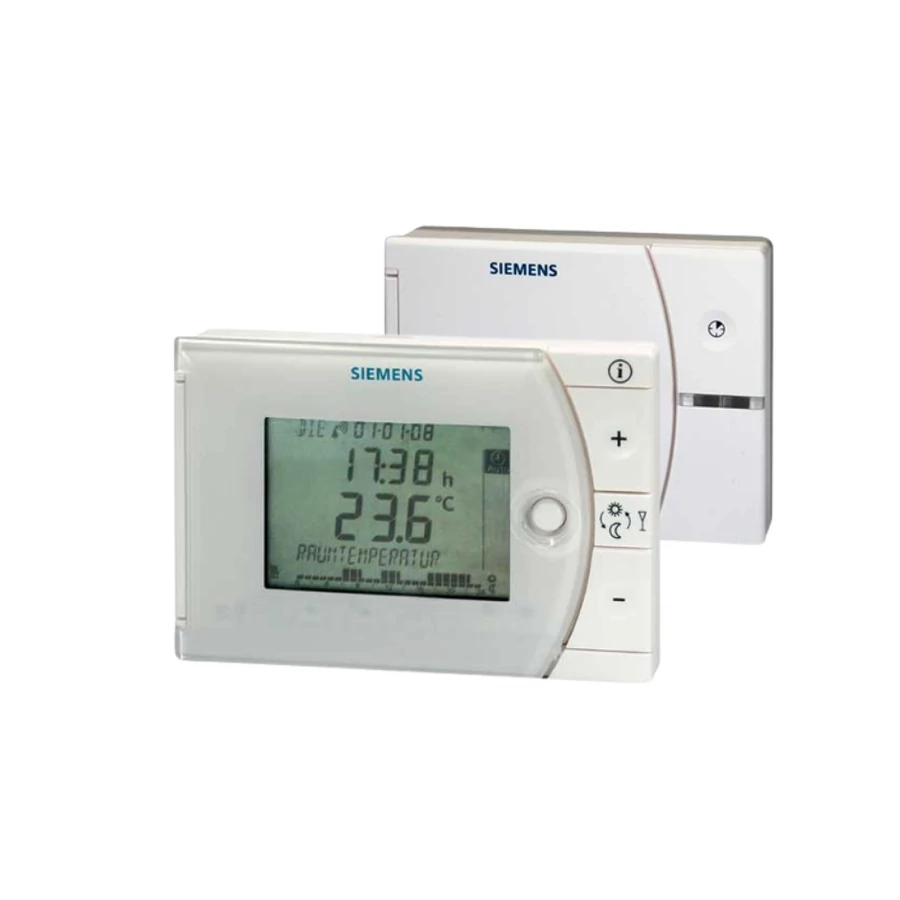

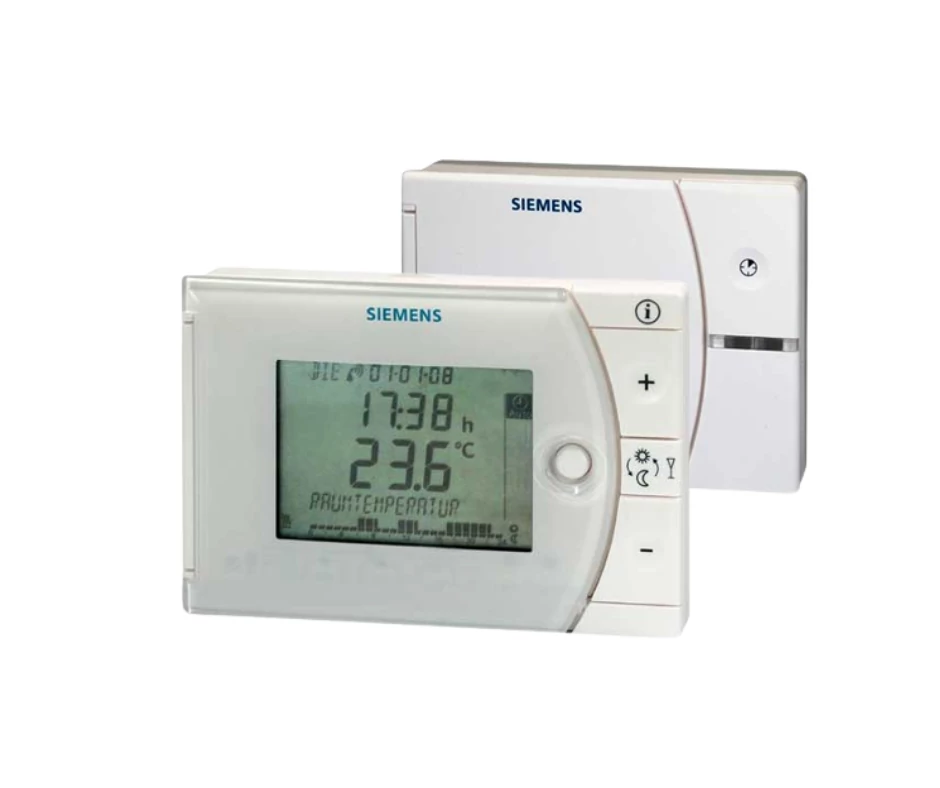

Siemens REV24RF/SET Rádiófrekvenciás öntanuló programozható szobatermosztát szett
Projekt
Csatolt dokumentumok
Leírás
• Rádiófrekvenciás termosztát szett elemes tápellátással és vevőegységgel kompletten. Felhasználóbarát működéssel és könnyen olvasható, nagyméretű LCD-kijelzővel
• Kétirányú rádiófrekvenciás kommunikáció a vevőegységgel
• Öntanuló, 2-pont működésű szabályozó PID szabályozási algoritmussal (szabadalmazott)
• Működési mód kiválasztás:
• 7-napos automatikus működési mód max. 3 fűtési vagy hűtési időszakkal
• Folyamatos komfort üzemmód
• Folyamatos energiatakarékos üzemmód
• Fagyvédelem és túlfűtés elleni védelem
• Egyedi nap beállításának lehetősége (24 órás működés) max. 3 fűtési vagy hűtési időszakkal
• Külön hőmérsékleti érték állítható be automatikus módban és egyedi napnál egyaránt minden fűtési vagy hűtési időszakra
• Fűtési zóna szabályozása
• Hűtőeszköz szabályozásának lehetősége
• Kétirányú rádiófrekvenciás kommunikáció a vevőegységgel
• Öntanuló, 2-pont működésű szabályozó PID szabályozási algoritmussal (szabadalmazott)
• Működési mód kiválasztás:
• 7-napos automatikus működési mód max. 3 fűtési vagy hűtési időszakkal
• Folyamatos komfort üzemmód
• Folyamatos energiatakarékos üzemmód
• Fagyvédelem és túlfűtés elleni védelem
• Egyedi nap beállításának lehetősége (24 órás működés) max. 3 fűtési vagy hűtési időszakkal
• Külön hőmérsékleti érték állítható be automatikus módban és egyedi napnál egyaránt minden fűtési vagy hűtési időszakra
• Fűtési zóna szabályozása
• Hűtőeszköz szabályozásának lehetősége
Hova ajánljuk ezt a termosztátot?
Helyiség hőmérsékletének a szabályozása:
• Családi házak, lakások vagy nyaralók esetében
• Apartmanoknál vagy irodáknál
• Önálló helyiségeknél
• Közületi helyiségeknél
Az alábbi eszközök működtetésére:
• Atmoszférikus gázkazánok mágnesszelepei
• Gáz- illetve olajkazánok
• Termoelektromos szelepmozgatók
• Fűtési rendszerek keringtető szivattyúi
• Közvetlen elektromos fűtés
• Zónaszelepek (alaphelyzetben zárt illetve alaphelyzetben nyitott)
• Légkondicionáló és hűtőeszközök
► Funkciók
• Kétirányú rádiós adatátvitel
• Öntanuló PID-szabályozás vagy választható kapcsolási időtartamok
• 2-pont szabályozás
• 7-napos időprogram
• Telefonos távvezérlési lehetőség
• 24-órás működési mód
• Felülvezérelt mód.
• Szabadság üzemmód
• Party üzemmód
• Védelmi funkciók (fagy vagy túlfűtés elleni védelem)
• Információs szint a beállítások ellenőrzésére
• Reset funkció.
• Hőmérséklet érzékelő kalibrálási lehetőség
• Fűtés vagy hűtés alkalmazás
• Hőmérséklet beállítási érték minimumának korlátozása
• Periodikus szivattyú megjáratás (szivattyú leragadásának megakadályozása)
• Reggeli fűtésindítás optimalizálása (P.1)
• A Frankfurti rádió-órajellel történő szinkronizálás lehetősége (REV24RFDC).
• A vevőegység reléjének kézi felülvezérlése
• Kétirányú rádiós adatátvitel
• Öntanuló PID-szabályozás vagy választható kapcsolási időtartamok
• 2-pont szabályozás
• 7-napos időprogram
• Telefonos távvezérlési lehetőség
• 24-órás működési mód
• Felülvezérelt mód.
• Szabadság üzemmód
• Party üzemmód
• Védelmi funkciók (fagy vagy túlfűtés elleni védelem)
• Információs szint a beállítások ellenőrzésére
• Reset funkció.
• Hőmérséklet érzékelő kalibrálási lehetőség
• Fűtés vagy hűtés alkalmazás
• Hőmérséklet beállítási érték minimumának korlátozása
• Periodikus szivattyú megjáratás (szivattyú leragadásának megakadályozása)
• Reggeli fűtésindítás optimalizálása (P.1)
• A Frankfurti rádió-órajellel történő szinkronizálás lehetősége (REV24RFDC).
• A vevőegység reléjének kézi felülvezérlése
► Műszaki tartalom
Szobatermosztát: Műanyag készülékház nagy karaktereket tartalmazó, könnyen olvasható, nagyméretű LCD-kijelzővel, könnyen működtethető kezelőfelületekkel, valamint levehető alaplappal. A készülékház tartalmazza a szabályozó elektronikáját és a DIP kapcsolókat. Az elemtartó könnyen felnyitható, ami lehetővé teszi a 2db 1.5 V-os AA típusú alkáli elem szükség szerinti cseréjét.
Alaplap és támasztóláb: Az alaplap felhasználásával a termosztát könnyen a falra rögzíthető. A tartozékként adott támasztóláb lehetővé teszi a szobatermosztát elhelyezését a helyiség bármely pontjára önállóan (pl. egy polcra téve azt). A támasztóláb szerszám nélkül felszerelhető.
Vevőegység: Műanyag házas vevőegység nagy kezelőgombokkal, levehető fedlappal és csatlakozó terminálokkal, amelyek biztosítják a helyet a vezetékek bekötéséhez. A vevőegység vagy közvetlenül a falra vagy szabványos szerelődobozra telepíthető. A potenciálmentes váltókontaktus és a vevőegység antennája az eszközbe van építve.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
Szobatermosztát: Műanyag készülékház nagy karaktereket tartalmazó, könnyen olvasható, nagyméretű LCD-kijelzővel, könnyen működtethető kezelőfelületekkel, valamint levehető alaplappal. A készülékház tartalmazza a szabályozó elektronikáját és a DIP kapcsolókat. Az elemtartó könnyen felnyitható, ami lehetővé teszi a 2db 1.5 V-os AA típusú alkáli elem szükség szerinti cseréjét.
Alaplap és támasztóláb: Az alaplap felhasználásával a termosztát könnyen a falra rögzíthető. A tartozékként adott támasztóláb lehetővé teszi a szobatermosztát elhelyezését a helyiség bármely pontjára önállóan (pl. egy polcra téve azt). A támasztóláb szerszám nélkül felszerelhető.
Vevőegység: Műanyag házas vevőegység nagy kezelőgombokkal, levehető fedlappal és csatlakozó terminálokkal, amelyek biztosítják a helyet a vezetékek bekötéséhez. A vevőegység vagy közvetlenül a falra vagy szabványos szerelődobozra telepíthető. A potenciálmentes váltókontaktus és a vevőegység antennája az eszközbe van építve.
Paraméterek
| Működtető feszültség | DC 3 V |
| Tápfeszültség | Ceruza (2x AA) |
| Elem élettartama | 2 év |
| Állítási tartomány | 3…35 °C |
| Kapcsolási különbség | Heating Cooling |
| Relé kimenetek | Kapcsoló kontaktus, potenciálmentes |
| Relé kimenetek száma | 1 |
| Relé kimenet, kapcsolási feszültség | AC 24...250 V |
| Relé kimenet, kapcsolási áramerősség | 0.2...16 (2) A |
| Védettség | IP20 |
| Méretek (SZ x Ma x Mé) | 134.5 x 94 x 30 mm |
