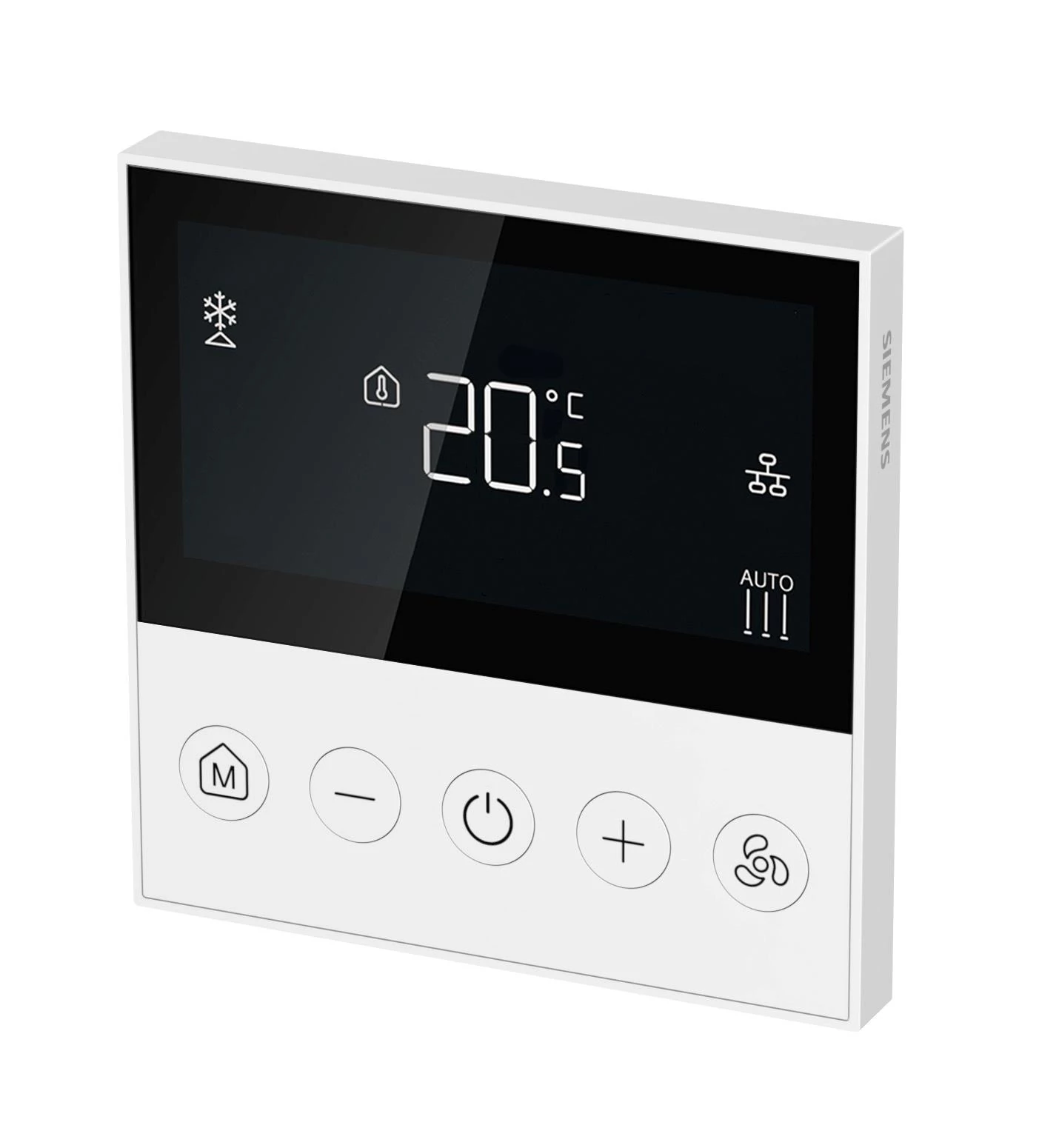

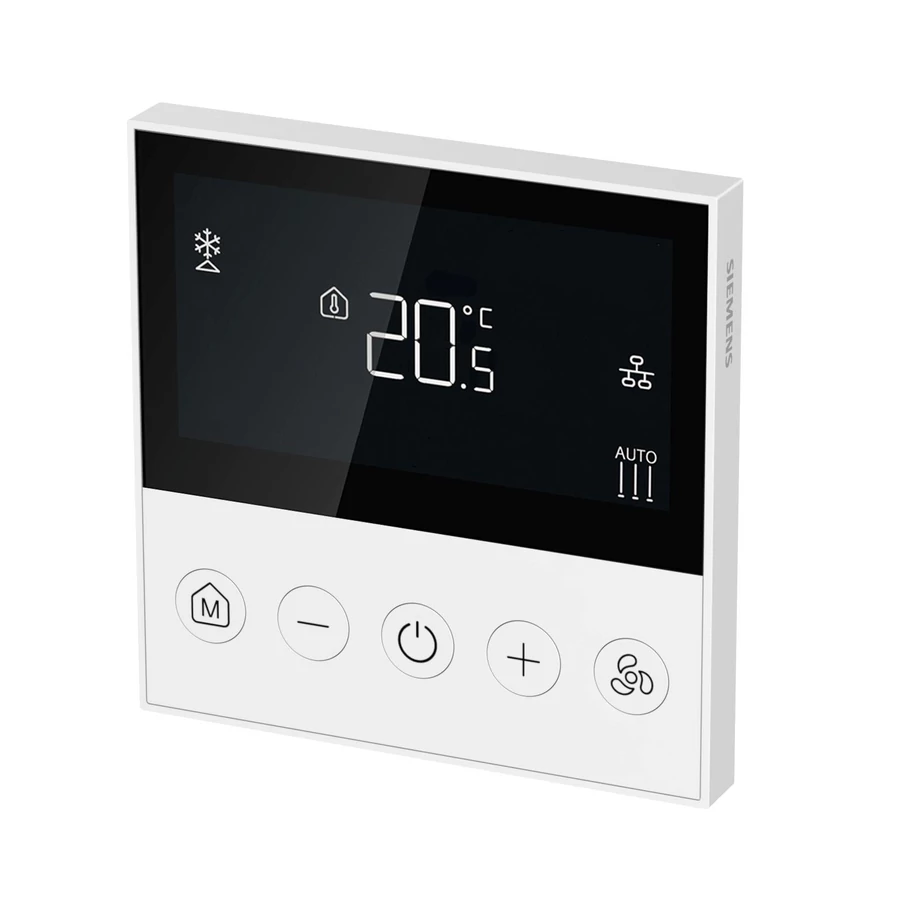

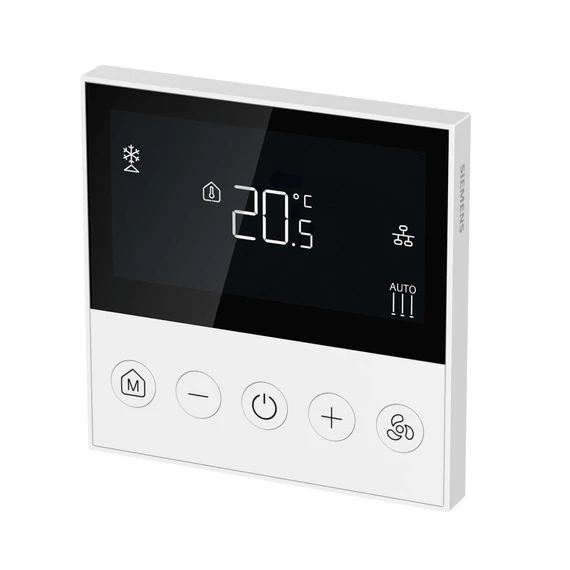

Siemens RDQ411MB süllyesztett Modbus termosztát 2 vagy 4-csöves alkalmazáshoz 3 fokozatú ventilátorral, on/off szelepek és egy multifunkcionális bemenet
Projekt
Csatolt dokumentumok
Leírás
• Alkalmas 2- és 4 csöves fan-coil rendszerek vezérlésére
• Támogatja a Modbus RTU (slave) kommunikációs protokollt
• 1 db multifunkciós bemenet (X1) – használható pl. szállodai kártyakapcsolóhoz vagy külső érzékelőhöz
• Háttérvilágítással ellátott LCD kijelző, billentyűzár funkcióval
• Támogatja a Modbus RTU (slave) kommunikációs protokollt
• 1 db multifunkciós bemenet (X1) – használható pl. szállodai kártyakapcsolóhoz vagy külső érzékelőhöz
• Háttérvilágítással ellátott LCD kijelző, billentyűzár funkcióval
Hova ajánljuk ezt a termosztátot?
Üzemmódok:
- Komfort
- Gazdaságos (Economy)
- Védelem (Protection)
(Comfort módból 3 másodperces gombnyomással váltható)
Üzemmód választás (‘M’ gomb):
- 2 csöves rendszer esetén: fűtés / hűtés / szellőztetés
- 4 csöves rendszer (automata): automatikus fűtés–hűtés átváltás + szellőztetés
- 4 csöves rendszer (kézi): fűtés / hűtés / szellőztetés
Ventilátor vezérlés:
- 3 fokozat (automatikus vagy manuális beállítás)
Kijelzés:
- Szobahőmérséklet
- Beállított hőmérséklet (setpoint)
- Buszhőmérséklet
► Funkciók
- Ventilátor fokozat kiválasztása dedikált gombbal
- Ventilátor működésének engedélyezése/tiltása (P16 paraméter)
- Ventilátor működés beállítása holtzónában – alacsony fokozat vagy kikapcsolt állapot (P15)
- Időzítő kikapcsolás késleltetéssel (P28) – előre beállított vagy felhasználó által választható
- Minimum és maximum beállítható hőmérséklet korlátozás (P09 & P10)
- Áramszünet után visszatérés az előző üzemmódba, vagy Protection / Comfort módba (P27)
- Hőmérséklet-érzékelő kalibrálási lehetőség
- Túlfeszültség elleni védelem bekapcsoláskor
Hőmérséklet-szabályozás:
- Beépített szobahőmérséklet-érzékelővel
- Külső hőmérséklet-érzékelővel
- Buszon érkező hőmérséklet adat alapján
Rendszerbeállítások:
- HVAC alkalmazás kiválasztása (P01 paraméter)
- Kapcsoló (On/Off) kimenet választható:
- 2-vezetékes szelephez
- 3-vezetékes szelepmozgatóhoz
(Megjegyzés: 3-vezetékes szelepmozgató csak 2 csöves fan-coil rendszernél alkalmazható)
Egyéb funkciók:
- Teljes vagy részleges billentyűzár (P14)
- Gyári visszaállítás lehetősége (P71)
► Műszaki tartalom
- Vezérlőegység LCD kijelzővel és 5 nyomógombbal
- Szerelőkeret
Paraméterek
| Műszaki adatok | |
| Működtető feszültség | AC 195,5–253 V (névleges:230 V) |
| Energiafogyasztás | 3 W (alacsony fogyasztású üzem) |
| Állítási hőmérséklet-tartomány | 5–40 °C |
| Csatlakozás | 2 vezetékes (2-wire) |
| Kapcsolási hiszterézis | 1 K |
| Kommunikáció | Modbus RTU (RS-485 busz) |
| Relé kimenetek | Ventilátor:3 fokozatú vezérlés |
| Szelep | alaphelyzetben nyitott (NO – normally open) |
| Relé kimenetek száma | 5 |
| Kapcsolási feszültség | AC 230 V |
| Kapcsolási áramerősség | 4(2) A |
| Védettség | IP30 |
| Méretek | 88 × 88 × 34,5 mm (szélesség × magasság × mélység) |
