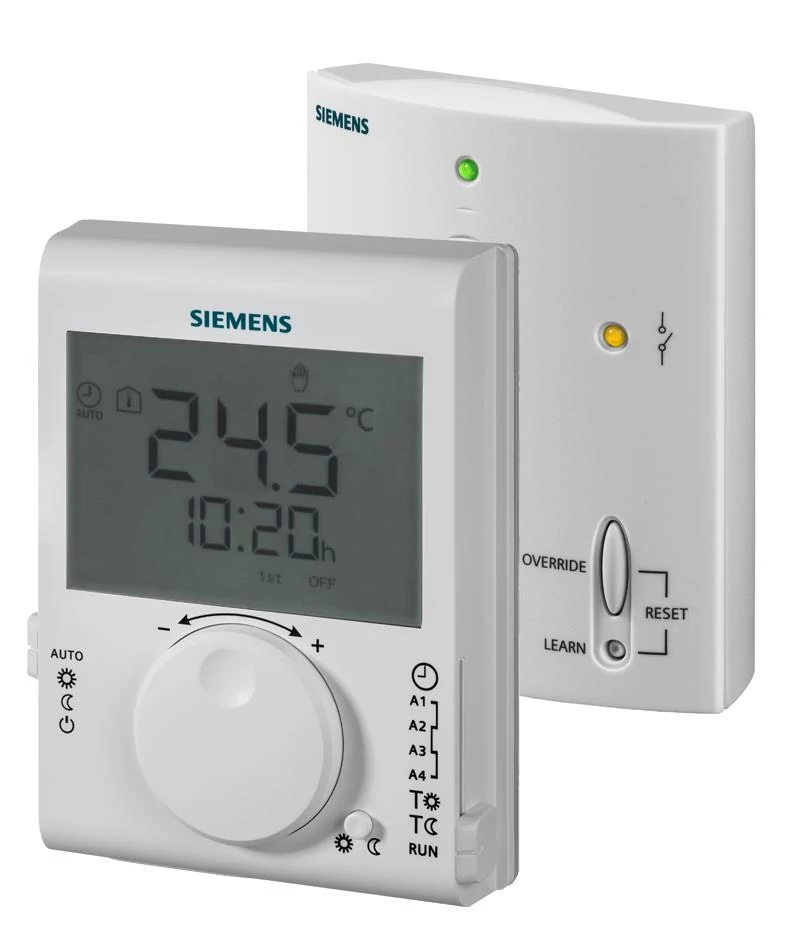

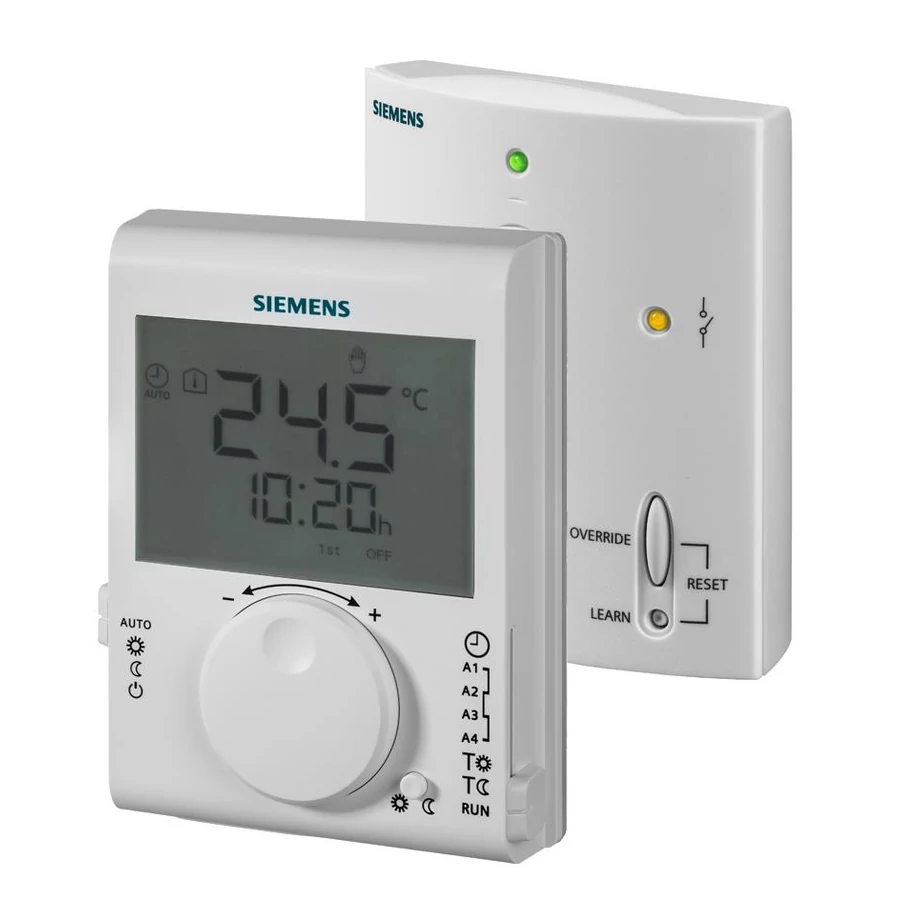

Siemens RDJ100RF/SET Rádiófrekvenciás szobatermosztát szett
Projekt
Csatolt dokumentumok
Leírás
• Működési módok: Automatikus, Komfort, Energiatakarékos és Fagyvédelem
• Nagyméretű LCD-kijelző
• RDJ100RF, adóegység (szobatermosztát), elemes tápellátással
• RCR100/433, vevőegység, hálózati tápellátással
• A szett elemei közti kommunikáció gyárilag összetanítva
• Két-pont szabályozó TPI (PID) szabályozási algoritmussal
• Programozható kivitel
• Fűtési (vagy hűtési) rendszerekhez
• Nagyméretű LCD-kijelző
• RDJ100RF, adóegység (szobatermosztát), elemes tápellátással
• RCR100/433, vevőegység, hálózati tápellátással
• A szett elemei közti kommunikáció gyárilag összetanítva
• Két-pont szabályozó TPI (PID) szabályozási algoritmussal
• Programozható kivitel
• Fűtési (vagy hűtési) rendszerekhez
Hova ajánljuk ezt a termosztátot?
Az RDJ100RF/SET, tartalmaz 1db RDJ100RF (adóegységet) és 1db RCR100/433 (vevőegységet), és felhasználható fűtési (vagy hűtési) rendszerek helyiséghőmérsékletének szabályozására.
Tipikus alkalmazások:
• Családi házak
• Társasházak
• Iskolák
• Irodák
Az alábbi eszközök szabályozására (működtetésére):
• Termikus szelepek vagy zóna szelepek
• Kombi boilerek
• Gáz vagy olaj kazánok
• Szivattyúk
► Műszaki tartalom
Az adóegység 4 részből áll:
● Műanyag ház a digitális LCD kijelzővel, mely tartalmazza az elektronikát, a működtető forgatógombot és a beépített hőmérséklet érzékelőt
● Alaplap (szerelési hátlap)
● Kihúzható elemtartó tálca
● Asztali kitámasztó
A műanyag ház illeszkedik az alaplaphoz, és arra rápattintható. Van egy reset gomb az adóegység hátoldalán.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
Az adóegység 4 részből áll:
● Műanyag ház a digitális LCD kijelzővel, mely tartalmazza az elektronikát, a működtető forgatógombot és a beépített hőmérséklet érzékelőt
● Alaplap (szerelési hátlap)
● Kihúzható elemtartó tálca
● Asztali kitámasztó
A műanyag ház illeszkedik az alaplaphoz, és arra rápattintható. Van egy reset gomb az adóegység hátoldalán.
Paraméterek
| Működtető feszültség | |
| Vevőegység | AC 230 V |
| Adóegység | DC 3 V |
| Tápfeszültség | Ceruza (2x AA) |
| Elem élettartama | 1 év |
| Energia felhasználás | |
| Vevőegység | < 10 VA |
| Adóegység | <100uA@DC 3 V |
| Állítási tartomány | 5…30 °C |
| Kapcsolási különbség | 1 K (Arányossági sáv) |
| Relé kimenetek | Váltó kontaktus, potenciál mentes |
| Relé kimenetek száma | 1 |
| Relé kimenet, kapcsolási feszültség | AC 24…250 V |
| Relé kimenet, kapcsolási áramerősség | 0.2…8 (3) A |
| Rádió frekvencia | 433 MHz |
| Rögzítés típusa | Falon kívüli szerelés csavarokkal, vagy asztalra állítás (csak az adóegységet) |
| Védettség | IP20 |
| Méretek (SZ x Ma x Mé) | 120 x 90 x 26.9 mm |
