Siemens RDH100RF/SET Rádiófrekvenciás szobatermosztát
Projekt
Csatolt dokumentumok
Leírás
• 2-pont vagy PID szabályozás on/off (ki/be) kapcsolású hőtermelők működtetésére
• A kívánt hőmérséklet a nagy méretű elektronikus forgató gombbal állítható be
• Könnyű beállítás a nagy méretű elektronikus forgatógombnak és LCD kijelzőnek köszönhetően
• Csak fűtési alkalmazásokhoz
• Burkolat színe: fehér RAL9003
• Hátlap színe: világos szürke RAL7035
• Alapjel értékének minimum és maximum korlátozása
• A kívánt hőmérséklet a nagy méretű elektronikus forgató gombbal állítható be
• Könnyű beállítás a nagy méretű elektronikus forgatógombnak és LCD kijelzőnek köszönhetően
• Csak fűtési alkalmazásokhoz
• Burkolat színe: fehér RAL9003
• Hátlap színe: világos szürke RAL7035
• Alapjel értékének minimum és maximum korlátozása
Hova ajánljuk ezt a termosztátot?

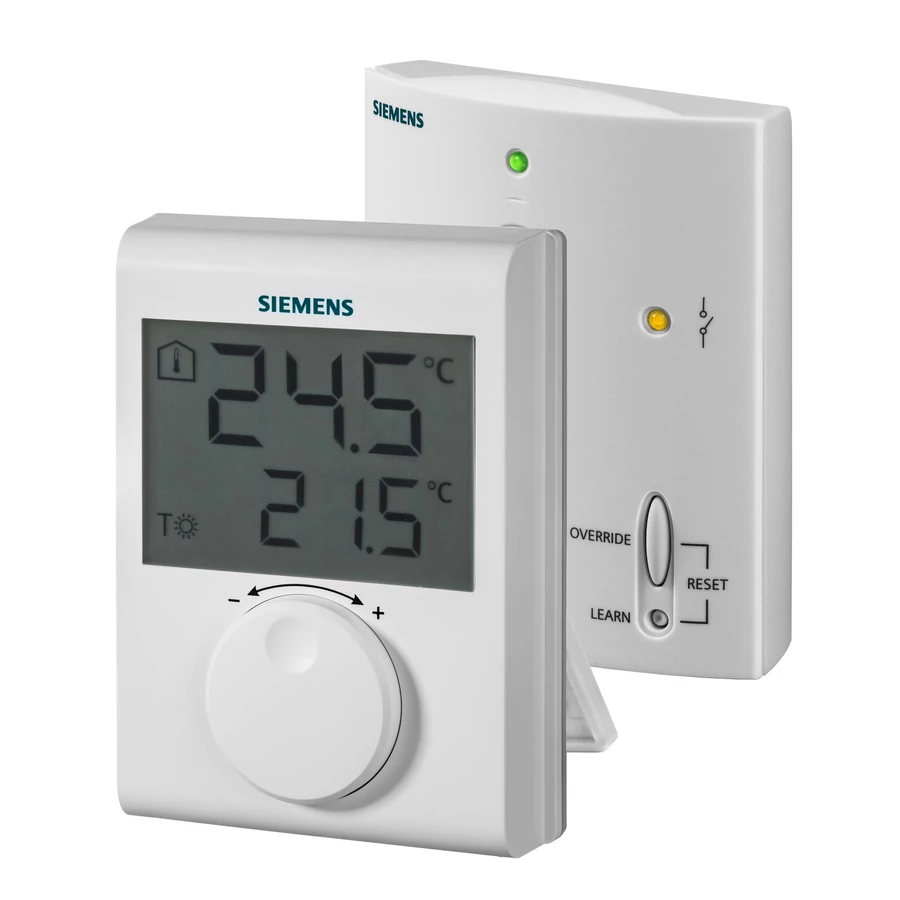

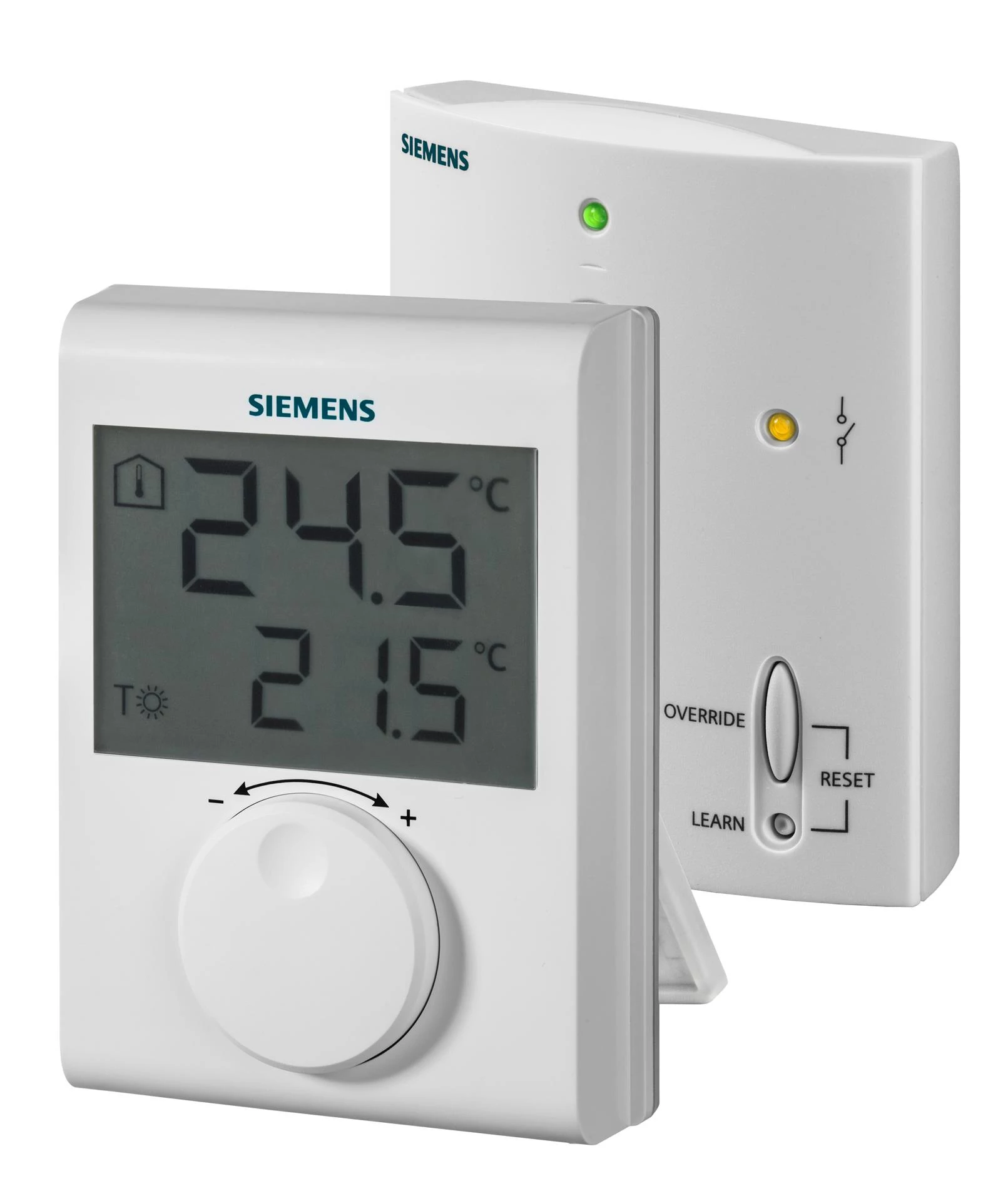

Az RDH100RF/SET, tartalmaz 1db RDH100RF (adóegységet) és 1db RCR100/433 (vevőegységet), és felhasználható fűtési rendszerek helyiséghőmérsékletének szabályozására.
Tipikus alkalmazások:
• Családi házak
• Társasházak
• Iskolák
• Irodák
Az alábbi eszközök szabályozására (működtetésére):
• Termikus szelepek vagy zóna szelepek
• Kombi boilerek
• Gáz vagy olaj kazánok
• Szivattyúk
► Műszaki tartalom
Az adóegység 4 részből áll:
● Műanyag ház a digitális LCD kijelzővel, mely tartalmazza az elektronikát, a működtető forgatógombot és a beépített hőmérséklet érzékelőt
● Alaplap (szerelési hátlap)
● Kihúzható elemtartó tálca
● Asztali kitámasztó A műanyag ház illeszkedik az alaplaphoz, és arra rápattintható.
Van egy reset gomb az adóegység hátoldalán.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
Az adóegység 4 részből áll:
● Műanyag ház a digitális LCD kijelzővel, mely tartalmazza az elektronikát, a működtető forgatógombot és a beépített hőmérséklet érzékelőt
● Alaplap (szerelési hátlap)
● Kihúzható elemtartó tálca
● Asztali kitámasztó A műanyag ház illeszkedik az alaplaphoz, és arra rápattintható.
Van egy reset gomb az adóegység hátoldalán.
Paraméterek
| Működtető feszültség | |
| Vevőegység | AC 230 V |
| Adóegység | DC 3 V |
| Tápfeszültség | Ceruza (2x AA) |
| Elem élettartama | 1 év |
| Energia felhasználás | |
| Vevőegység | < 10 VA |
| Adóegység | <100uA@DC 3 V |
| Állítási tartomány | 5…30 °C |
| Sensing element | Resistance sensor |
| Csatlakozó kábel | 0-wire |
| Kapcsolási különbség | 1 K (Arányossági sáv) |
| Relé kimenetek | váltó kontaktus, potenciál mentes |
| Relé kimenetek száma | 1 |
| Relé kimenet, kapcsolási feszültség | AC 24…250 V |
| Relé kimenet, kapcsolási áramerősség | 0.2…8 (3) A |
| Rádió frekvencia | 433 MHz |
| Rögzítés típusa | Falon kívüli szerelés csavarokkal, vagy asztalra állítás (csak az adóegység) |
| Védettség | IP20 |
| Méretek (SZ x Ma x Mé) | 120 x 90 x 26.9 mm |
| Szín | Light white |
