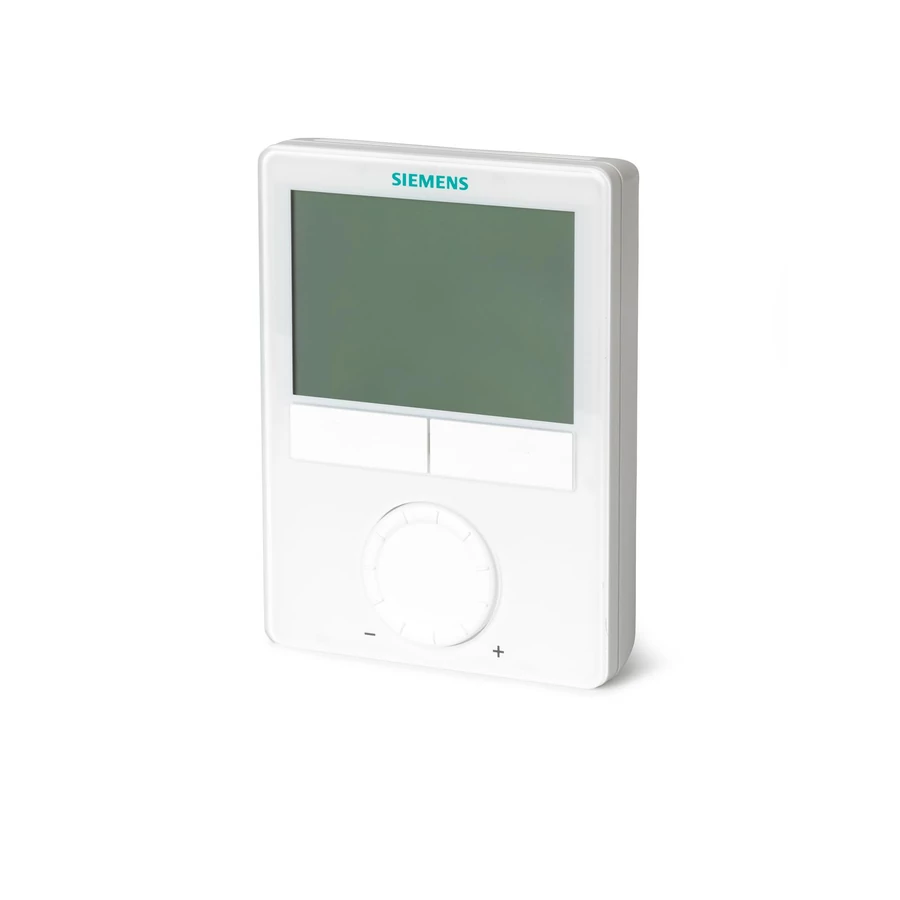

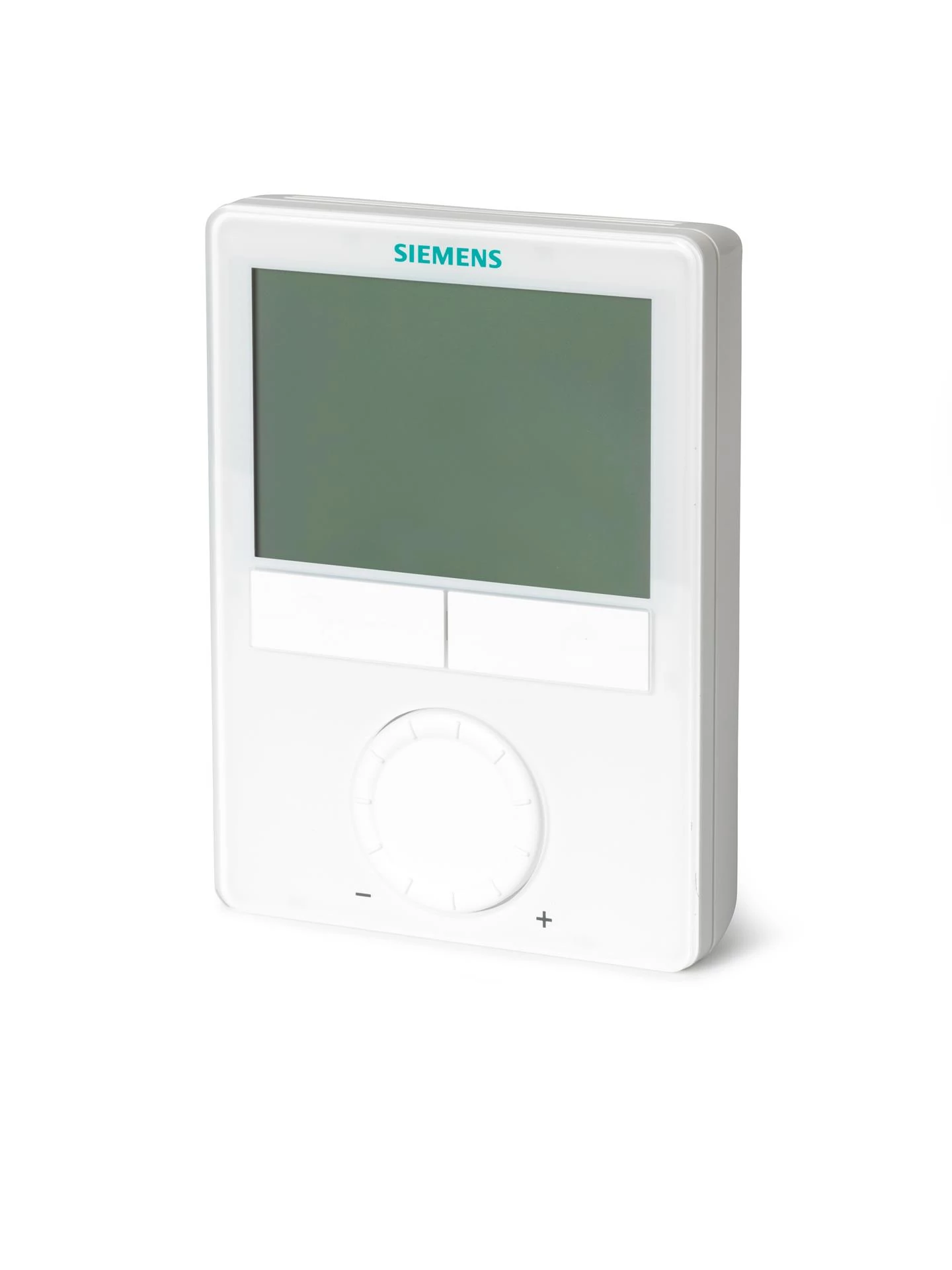

Siemens RDG405KN Univerzális fűtő/hűtő termosztát VAV rendszerekhez
Projekt
Csatolt dokumentumok
Leírás
• DC 0…10 V kimenet VAV zsalumozgatókhoz és ON/OFF, PWM vagy 3-pont külső kimenet VAV mozgatókhoz és DC 0...10V külső kimenet
• 2 multifunkcionális bemenet kártya kontaktus, külső helyiség / visszatérő levegő hőmérséklet (1x, QAH11.1, QAA32), fűtés / hűtés átváltás, üzemmód átváltás, on/off ablak kontaktus, harmatpont monitor, elektromos fűtő engedélyezés, hiba kontaktus, jelenlét érzékelő számára
• 1 DC 0...10 V bemenet zsalumozgató pozíció kijelzéshez, CO2 érzékelőhöz
• Működési módok: komfort, csökkentett és védett
• Modulációs PI szabályozás
• Szabályozás a helyiséghőmérséklet vagy a visszatérő levegő hőmérséklet és levegő minőség alapján
• Automatikus vagy kézi fűtés / hűtés átváltás
• Állítható üzembehelyezési és szabályozási paraméterek
• Minimum és maximum alapjel korlátozás
• Levegő áramlási jel minimum és maximum korlátozása
• Kimeneti jel invertálása (DC 0...10 V) opcióként
• Háttérvilágított kijelző
Hova ajánljuk ezt a termosztátot?
A helyiségtermosztát az alábbi rendszerekhez alkalmazható:
• Egycsatornás rendszer
• Egycsatornás rendszer elektromos fűtővel
• Egycsatornás rendszer és radiátoros / padlófűtés
• Egycsatornás rendszer fűtő / hűtő hőcserélővel
• Helyiséghőmérséklet-szabályozás beépített hőmérséklet-érzékelőn vagy külső helyiséghőmérséklet-/visszatérő levegő hőmérséklet-érzékelőn keresztül
• Beltéri levegőminőség-szabályozás külső CO₂-érzékelőn keresztül (DC 0…10 V, KNX LTE- vagy S-Mode) (RDG405KN)
• Átváltás fűtési és hűtési üzemmód között (automatikusan helyi érzékelő vagy busz alapján, vagy kézzel)
• Alkalmazások kiválasztása DIP kapcsolókkal vagy beüzemelő eszközzel (ACS790, ETS)
• Paraméterek letöltése beüzemelő eszközzel (ACS, ETS)
• Üzemmód kiválasztása a termosztát üzemmód gombjával
• Komfort mód ideiglenes meghosszabbítása
• A helyiséghőmérséklet beállított értékének minimum- és maximumkorlátozása
• A légáramlási jel minimum- és maximumkorlátozása (ETS-en keresztül választható)
• Külső CO₂-érzékelő, DC 0…10 V; 0…2000 ppm (RDG405KN)
• Külső CO₂-érzékelő, KNX; 0…5000 ppm (RDG405KN)
• Gombzár (automatikus vagy kézi)
• 2 multifunkciós bemenet, szabadon választható az alábbiakhoz:
- Üzemmódváltó kontaktus (kulcskártya, ablakkapcsoló stb.) (RDG400KN)
- Ablakkapcsoló, amely az üzemmódot „Védelem” módra váltja (RDG405KN)
- Jelenlét-érzékelő, amely az üzemmódot „Komfort” módra váltja (RDG405KN)
- Átváltó érzékelő az automatikus fűtés/hűtés üzemmódhoz
- Külső helyiséghőmérséklet- vagy visszatérő levegő hőmérséklet-érzékelő
- Harmatpont-érzékelő
- Elektromos fűtés engedélyezése
- Hibák
- Hőmérséklet-érzékelő vagy kapcsolóállapot monitor bemenete
• 1 db DC 0…10 V bemenet külső érzékelőhöz és a légcsappantyú pozíciójának visszajelzéséhez
• A nyomásszabályozás optimalizálása az alábbiak használatával:
- a légcsappantyú pozíciójának és az aktuális légáram értékének visszajelzése KNX buszon keresztül,
- vagy a légcsappantyú pozíciójának visszajelzése DC 0…10 V bemeneten keresztül
• Padlófűtés hőmérséklet-korlátozás
• Gyári beállítások visszatöltése beüzemelési és szabályozási paraméterekhez
• KNX busz (CE+ és CE- csatlakozók) a kommunikációhoz Synco vagy KNX kompatibilis eszközökkel
• Kültéri hőmérséklet vagy napszak kijelzése KNX buszon keresztül
• Az aktuális helyiséghőmérséklet vagy beállított érték kijelzése °C és/vagy °F-ban
• Külső CO₂-érzékelő értékének kijelzése ppm-ben vagy szimbólumokkal (+++; ++-; +--) (RDG405KN)
• Időprogramozás és központi beállításvezérlés KNX buszon keresztül
• RMB7../RMU7.. vezérlő (jelcsere KNX-en keresztül) az alábbiak használatával:
- a termosztát légigény jelét a befújt levegő hőmérsékletének optimalizálásához,
- a fűtési/hűtési berendezések energiaigény jelét az energiaszolgáltatás optimalizálásához,
- a légcsappantyú pozíciójának visszajelzését (DC 0…10 V vagy KNX) a befúvó ventilátor működésének optimalizálásához
Paraméterek
| Működtető feszültség | AC 24 V |
| Energia felhasználás | 2 VA |
| Állítási tartomány | 5…40 °C |
| Kapcsolási különbség | |
| Heating | 0.5…6 K |
| Cooling | 0.5…6 K |
| Kommunikáció | Bus:KNX (S-mód és LTE mód Synco 700-zal) |
| Analóg bemenetek, szám | 2 |
| Analóg kimenetek | VAV zsalumozgató, elektromos fűtő, szelep |
| Analóg kimenetek, szám | 1 |
| Analóg kimenet, jel | DC 0...10 V |
| Analóg kimenet, áramerősség | Max. ±1 mA |
| Digitális bemenetek, szám | 1 |
| Triac kimenetek | VAV zsalumozgató, szelep, elektromos fűtő , 2-pont, PWM, 3-pont |
| Triac kimenetek, szám | 1 |
| Triac kimenet, kapcsolási feszültség | AC 24 V |
| Triac kimenet, kapcsolási áramerősség | Max. 1 A |
| Rögzítés típusa | Fali szerelés csavarokkal |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 93 x 128 x 30.8 mm |
| Szín | White (RAL9003) |
