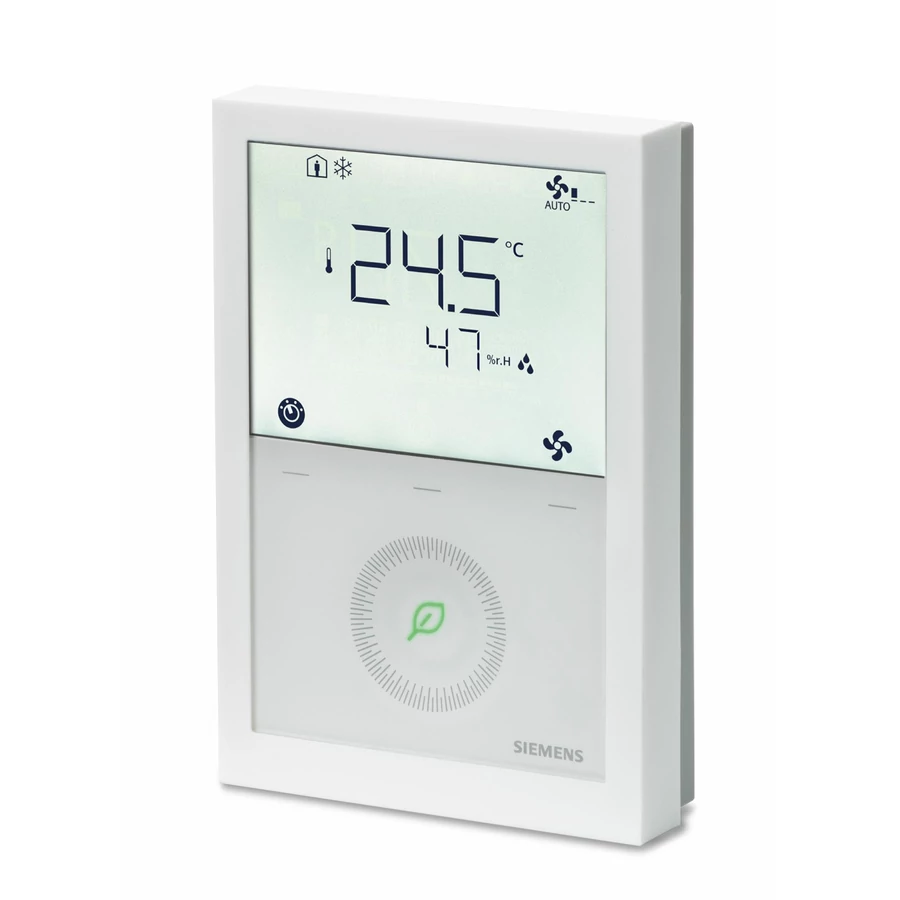

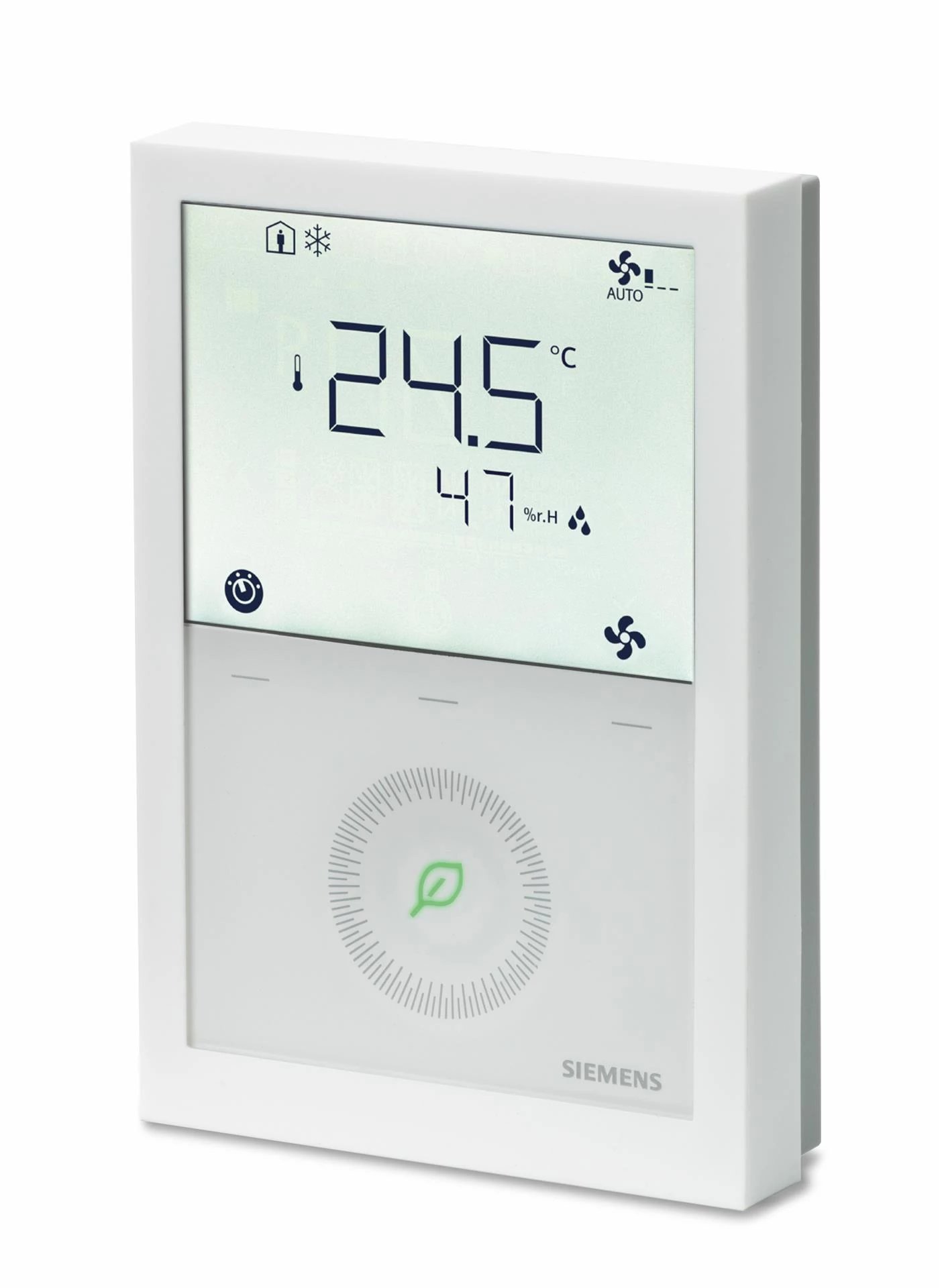

Siemens RDG260KN Univerzális fűtő/hűtő szobatermosztát KNX kommunikációval
Projekt
Csatolt dokumentumok
Leírás
• Beépített páratartalom és hőmérséklet érzékelés és szabályozás
• DC szabályozó kimenetekhez és DC vagy 3-fokozatú ventilátor kimenetű alkalmazásokhoz
• 2-pont szabályozó kimenet DC ventilátor kimenettel történő szabályozás alkalmazásokhoz
• AC vagy DC 24 V működtető feszültség
• 3 multifunkcionális bemenet kártyakontaktushoz, külső helyiség/visszatérő levegő hőmérséklet érzékelőhöz (NTC3K; QAH11.1, QAA32 vagy LG-Ni1000 érzékelők), Fűtés/hűtés átváltás, Működési mód átváltás, on/off ablakkontaktus, harmatpont monitor, elektromos fűtő engedélyezés, hibakontaktus, jelenlét érzékelő
• Működési módok: Komfort, Energiatakarékos és Védett
• Automatikus vagy manuális DC ventilátor vagy 1-/3-fokozat
• Automatikus vagy manual fűtés / hűtés átváltás
• Alapjel minimum és maximum korlátozása
• Háttérvilágított kijelző
• Zöld levél funkció
• Beállítható üzembehelyezési és szabályozási paraméterek
• Üzembehelyezés a “PCT Go” mobil alkalmazással, helyi HMI vagy KNX eszköz használatával
Hova ajánljuk ezt a termosztátot?
Szabályozás alkalmazások Az RDG2..KN KNX helyiségtermosztátok az alábbi alkalmazásokhoz használhatók:
Fan-coil készülékek On/Off vagy modulációs/DC szabályozó kimenetekkel:
• 2-csöves rendszer
• 2-csöves rendszer elektromos fűtővel
• 2-csöves rendszer radiátoros/padló fűtéssel
• 2-csöves/2-fokozatú rendszer
• 4-csöves rendszer
• 4-csöves rendszer elektromos fűtővel
• 4-csöves rendszer PICV és 6-járatú szeleppel – mint átváltással (RDG260KN)
Hűtött/fűtött mennyezetek (vagy radiátorok) On/Off vagy modulációs/DC szabályozó kimeneteken keresztül:
• Hűtött/fűtött mennyezet
• Hűtött/fűtött mennyezet elektromos fűtővel
• Hűtött/fűtött mennyezet és radiátoros/padló fűtés
• Hűtött mennyezet és radiátoros/padló fűtés
• Hűtött/fűtött mennyezet/2-fokozatú
• Hűtött/fűtött mennyezet (4-csöves) 6-járatú szeleppel (RDG260KN)
• Hűtött/fűtött mennyezet PICV és 6-járatú szeleppel – mint átváltással (RDG260KN)
Kompresszoros alkalmazások On/Off szabályozáson keresztül:
• Fűtés vagy hűtés, kompresszor DX-típusú készülékben
• Fűtés vagy hűtés, kompresszor DX-típusú készülékben elektromos fűtővel
• Fűtés és hűtés, kompresszor DX-típusú készülékben
• Fűtés vagy hűtés/2-fokozatú, kompresszor DX-típusú készülékben
Általános funkciók
• Helyiséghőmérséklet szabályozás beépített hőmérséklet érzékelő vagy külső helyiséghőmérséklet/visszatérő levegő hőmérséklet érzékelő alapján
• Helyiség relatív páratartalom szabályozása beépített páratartalom érzékelő alapján (páratartalom funkció kikapcsolható)
• Min./max. páratartalom szabályozása hőmérsékleti alapjel emeléssel és párásító/szárító készülék engedélyező kontaktus kapcsolásával
• Padlófűtés hőmérséklet korlátozása
• Befújt levegő min. és max. hőmérsékletének korlátozása
• Működési mód kiválasztása működési mód gombbal
• Gombzár funkció, az egyes gombokra függetlenül egymástól (automatikusan vagy manuálisan aktiválható)
• Átváltás fűtés és hűtés üzemmód között (automatikusan helyi érzékelő vagy bus jel alapján, vagy manuálisan)
• Paraméterek jelszavas védelme (gyári alapértékként ez tiltva van)
• Tisztítási funkció 2-járatú szeleppel
• Szelep ellenőrzése leragadás ellen
• Emlékeztető a ventilátor szűrőjének tisztítására
Speciális funkciók
• Csere funkció 2-csöves és 2-fokozatú alkalmazáshoz a fűtés 1st fokozat átkapcsolásával a hűtés 2nd fokozatra
• 6-járatú golyóscsap szabályozása hűtött és fűtött mennyezetnél, DC 0…10 V, DC 2…10 V és invertált DC 10…0 V, DC 10…2 V jelekkel (RDG260KN)
• 6-járatú golyóscsap átváltással (On/Off – nyit/zár jel) és PICV DC 0…10 V történő szabályozása – Hűtött és fűtött mennyezet/padló esetében (RDG260KN) – Fan-coil alkalmazás (RDG260KN)
• 6-járatú golyóscsap szabályozása KNX S-Módon keresztül (RDG200KN és RDG260KN)
• Áramlás korlátozás funkció PICV-nél fűtés üzemmódban (RDG260KN)
A helyiségtermosztát két részből áll:
• A szabályozó maga (front panel), mely tartalmazza az elektronikát, a működtető részeket és a beépített érzékelőket
• Alaplap a szereléshez, mely tartalmazza a csavaros csatlakozóterminálokat
A termosztát háza az alaplapra illeszthető és 2 csavarral rögzíthető.
Paraméterek
| Működtető feszültség | AC/DC 24 V |
| Energia felhasználás | 7 W, Quiet power:7 W |
| Állítási tartomány | 5…40 °C |
| Kapcsolási különbség | |
| Fűtés | 0,5…6 K |
| Hűtés | 0,5…6 K |
| Kommunikáció | Bus:KNX (S-mód és LTE Synco-val) |
| Analóg bemenetek, szám | 3 |
| Analóg kimenetek | |
| Szelep, elektromos fűtő | 3 |
| Ventilátor | 1 (DC 0...10 V) |
| Analóg kimenetek, szám | 5 |
| Analóg kimenet, jel | DC 0...10 V |
| Analóg kimenet, áramerősség | 1 mA |
| Digitális bemenetek, szám | 3 |
| Relé kimenetek | |
| Szelep, kompresszor vagy elektromos fűtő | 2 kimenet |
| 2-pontos Ventilátor | 1- vagy 3-fokozat |
| Relé kimenetek száma | 3 |
| Relé kimenet, kapcsolási feszültség | AC 24 V ... 230 V |
| Relé kimenet, kapcsolási áramerősség | 5 (4) A |
| Design | External sensor , Humidity sensor |
| Felületkezelés | Untreated , Matte |
| Rögzítés típusa | Fali szerelés csavarokkal |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 92 x 134 x 25 mm |
