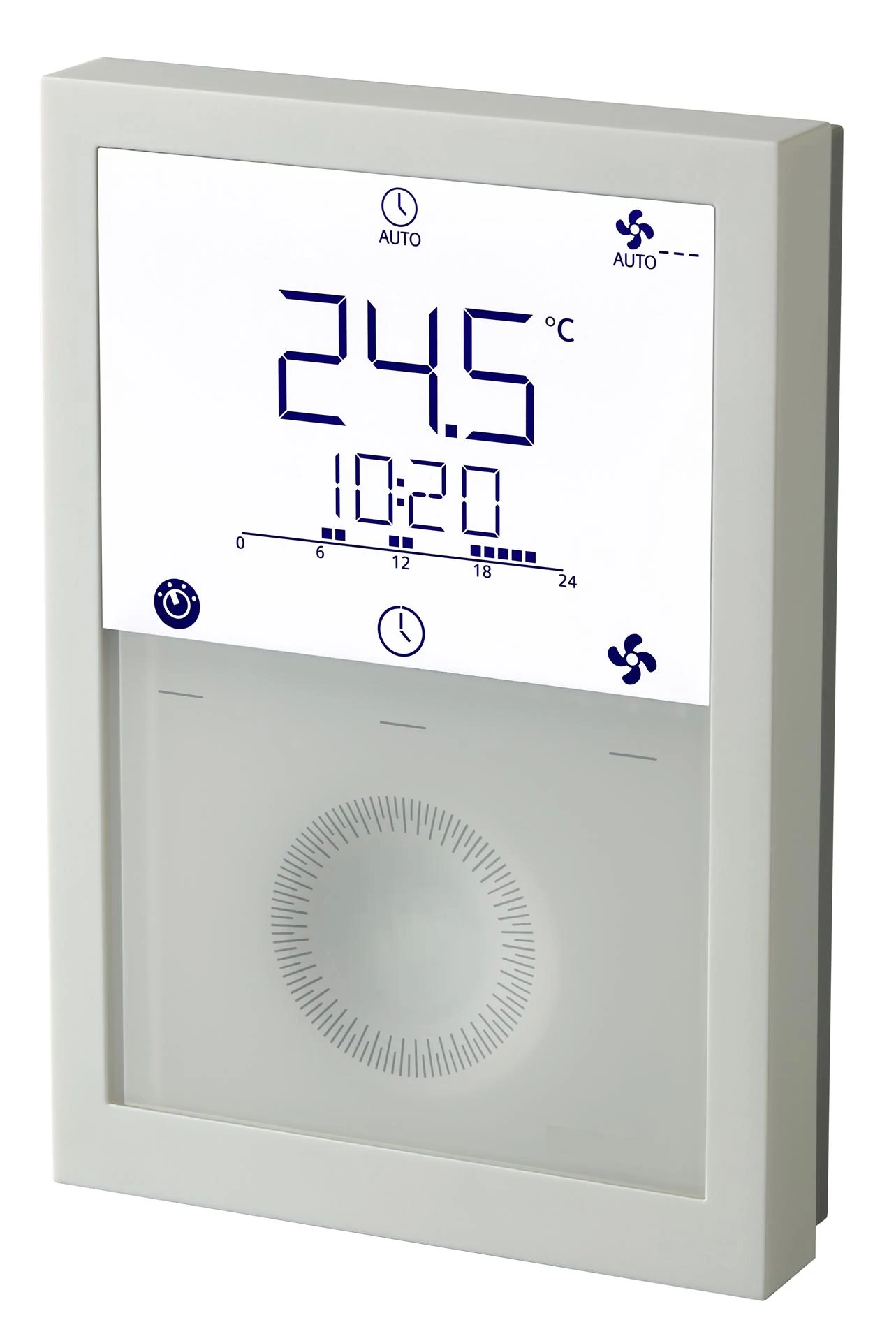

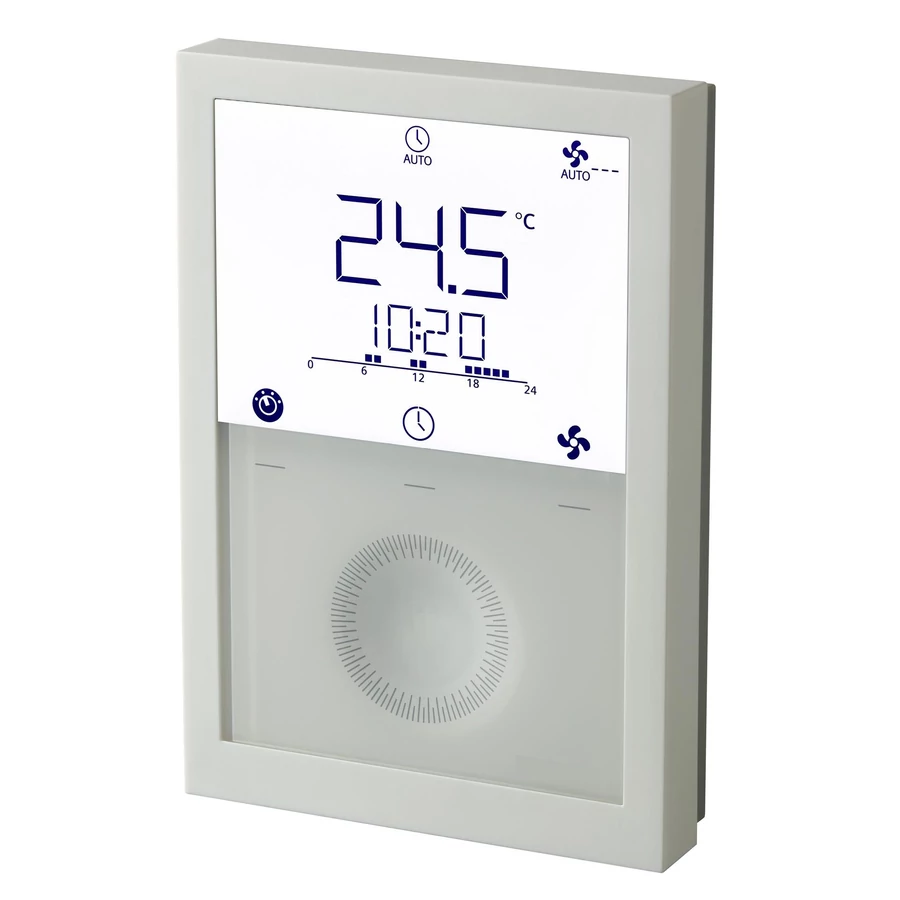

Siemens RDG200T Univerzális fűtő/hűtő szobatermosztát heti időprogrammal
Projekt
Csatolt dokumentumok
Leírás
• Beépített hőmérséklet-érzékelő
• Helyiséghőmérséklet szabályozása
• RDG20..T: triac vezérlőkimenetek On/Off, PWM vagy 3-pozíciós vezérléshez
• Ventilátorkimenetek 3-fokozatú, 1-fokozatú vagy DC 0…10 V vezérléshez
• 3 multifunkciós bemenet (X1, X2 és X3) kulcskártyához, külső érzékelőhöz stb
• Működési módok: Komfort, Energiatakarékos és Védett
• Automatikus vagy kézi ventilátorsebesség-szabályozás
• Automatikus vagy kézi fűtés/hűtés átváltás
• Beüzemelés helyi HMI-n keresztül
• Beüzemelés Siemens PCT Go okostelefonos alkalmazással
• Tartalékidőzítő 20 órára áramszünet esetére
• Üzemi feszültség: AC 230 V
Hova ajánljuk ezt a termosztátot?
Az RDG2..T helyiségtermosztátok az alábbi alkalmazásokhoz használhatók:
Fan coil egységekhez On/Off vagy modulációs/DC vezérlőkimenetekkel:
• 2-csöves rendszer
• 2-csöves rendszer elektromos fűtővel
• 2-csöves rendszer radiátoros/padló fűtéssel
• 2-csöves / 2-fokozatú rendszer, amely alkalmas 1-fokozatú fűtés / 2-fokozatú hűtés vagy 2-fokozatú fűtés / 1-fokozatú hűtés alkalmazásokhoz is
• 4-csöves rendszer
• 4-csöves rendszer elektromos fűtővel
• 4-csöves rendszer PICV és 6-járatú szeleppel – mint átváltással (RDG26..T)
Hűtött/fűtött mennyezetek (vagy radiátorok) On/Off vagy modulációs/DC szabályozó kimeneteken keresztül:
• Hűtött/fűtött mennyezet
• Hűtött/fűtött mennyezet elektromos fűtővel
• Hűtött/fűtött mennyezet és radiátoros/padló fűtés
• Hűtött mennyezet és radiátoros/padló fűtés
• Hűtött/fűtött mennyezet/2-fokozatú
• Hűtött/fűtött mennyezet (4-csöves) 6-járatú szeleppel (RDG26..T)
• Hűtött/fűtött mennyezet PICV és 6-járatú szeleppel – mint átváltással (RDG26..T)
Kompresszoros alkalmazások On/Off szabályozáson keresztül:
• Fűtés vagy hűtés, kompresszor DX-típusú készülékben
• Fűtés vagy hűtés, kompresszor DX-típusú készülékben elektromos fűtővel
• Fűtés és hűtés, kompresszor DX-típusú készülékben
• Fűtés vagy hűtés/2-fokozatú, kompresszor DX-típusú készülékben
Általános funkciók
• Heti időprogram
• Helyiséghőmérséklet-szabályozás beépített hőmérséklet-érzékelővel vagy külső helyiséghőmérséklet-/visszatérő levegő hőmérséklet-érzékelővel
• Padlófűtés hőmérséklet-korlátozás
• Minimum és maximum befújt levegő hőmérséklet-korlátozás
• Üzemmódok kiválasztása az üzemmód gombbal
• Gombzár minden gombra külön-külön (automatikusan vagy kézzel)
• Átváltás fűtési és hűtési mód között (automatikusan helyi érzékelő alapján vagy kézzel)
• Paraméterek jelszóval védve (alapértelmezetten letiltva)
• Öblítési (purge) funkció 2-utas szeleppel együtt
• Szelepmozgató „kick/exercising” funkció a beragadás megelőzésére
• Figyelmeztetés a ventilátor szűrők tisztítására
• Delta hőmérséklet szabályozás: A víz előremenő és visszatérő hőmérséklete közötti hőmérséklet-különbség korlátozása a rendszer optimalizálása és a távhőrendszerek energiafogyasztásának csökkentése érdekében
• Tartalékidőzítő 20 órára áramszünet esetére
Speciális funkciók
• Csere (swap) funkció 2-csöves és 2-fokozatú alkalmazásokhoz az 1. fokozatú fűtés 2. fokozatú hűtésre való átváltásával
• 2-fokozatú alkalmazások esetén a fűtési vagy hűtési szekvencia számának korlátozása egyre
• 6-utas golyóscsap és 6-utas PICV vezérlése: DC 0…10 V, DC 2…10 V és invertált jelek DC 10…0 V, DC 10…2 V (RDG26..T)
• 6-utas golyóscsap vezérlése átváltó (changeover) üzemmódban (Be/Ki – nyit/zár jel) és PICV vezérlés DC 0…10 V jellel
• Átfolyáskorlátozó funkció PICV-hez fűtési és hűtési módban (RDG26..T)
• Nyaralási időszak beállítása az energiafogyasztás csökkentésére távollét (szabadság) alatt
• 6-utas PICV esetén (RDG26..T):
- Beüzemeléskor a maximális vízátfolyás beállítása l/h-ban külön fűtéshez (P260) és külön hűtéshez (P261) a PCT Go használatával
- Üzem közben a vízátfolyás (l/h) kiolvasása a PCT Go élőadat funkciójával
• Választható reléfunkciók:
- Külső berendezés kikapcsolása „Védelem” (Protection) módban
- Külső berendezés (pl. szivattyú) bekapcsolása fűtési/hűtési igény esetén
- A fűtési/hűtési szekvencia kimeneti állapota
A helyiségtermosztát két részből áll:
• A szabályozó maga (front panel), mely tartalmazza az elektronikát, a működtető részeket és a beépített érzékelőket
• Alaplap a szereléshez, mely tartalmazza a csavaros csatlakozóterminálokat
A termosztát háza az alaplapra illeszthető és 2 csavarral rögzíthető.
Paraméterek
| Működtető feszültség | AC 230 V |
| Energia felhasználás | 7 VA |
| Állítási tartomány | 5…40 °C |
| Sensing element | NTC 3k |
| Csatlakozó kábel | Supply:2-wire |
| Kapcsolási különbség | Heating:0.5…6 K; Cooling:0.5…6 K; adjustable |
| Analóg bemenetek, szám | 3 |
| Analóg kimenetek | Fan. 1 (DC 0...10 V) |
| Analóg kimenetek, szám | 1 |
| Analóg kimenet, jel | DC 0...10 V |
| Analóg kimenet, áramerősség | 1 mA |
| Digitális bemenetek, szám | 3 |
| Relé kimenetek | Fan 1- or 3-speed |
| Relé kimenetek száma | 3 |
| Relé kimenet, kapcsolási feszültség | 230 V |
| Relé kimenet, kapcsolási áramerősség | 5 (4)A |
| Triac kimenetek | Valve, el. heater , 2-position, PWM, 3-position |
| Triac kimenetek, szám | 3 |
| Triac kimenet, kapcsolási feszültség | AC 230 V |
| Triac kimenet, kapcsolási áramerősség | 1 A |
| Rögzítés típusa | Wall mounting with screws |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 92 x 134 x 25 mm |
| Szín | Fehér |
