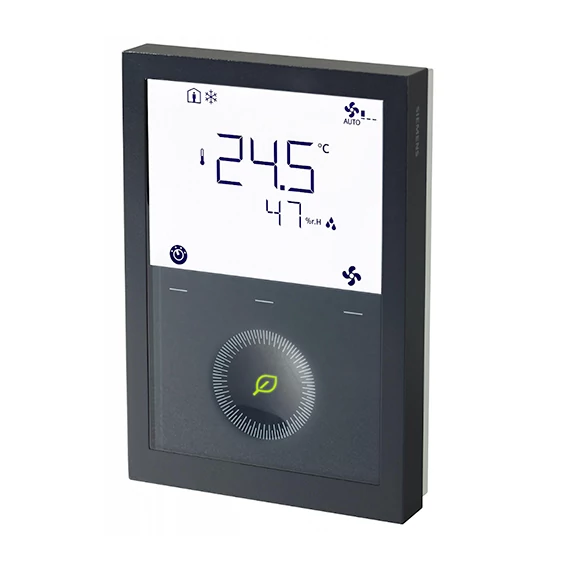

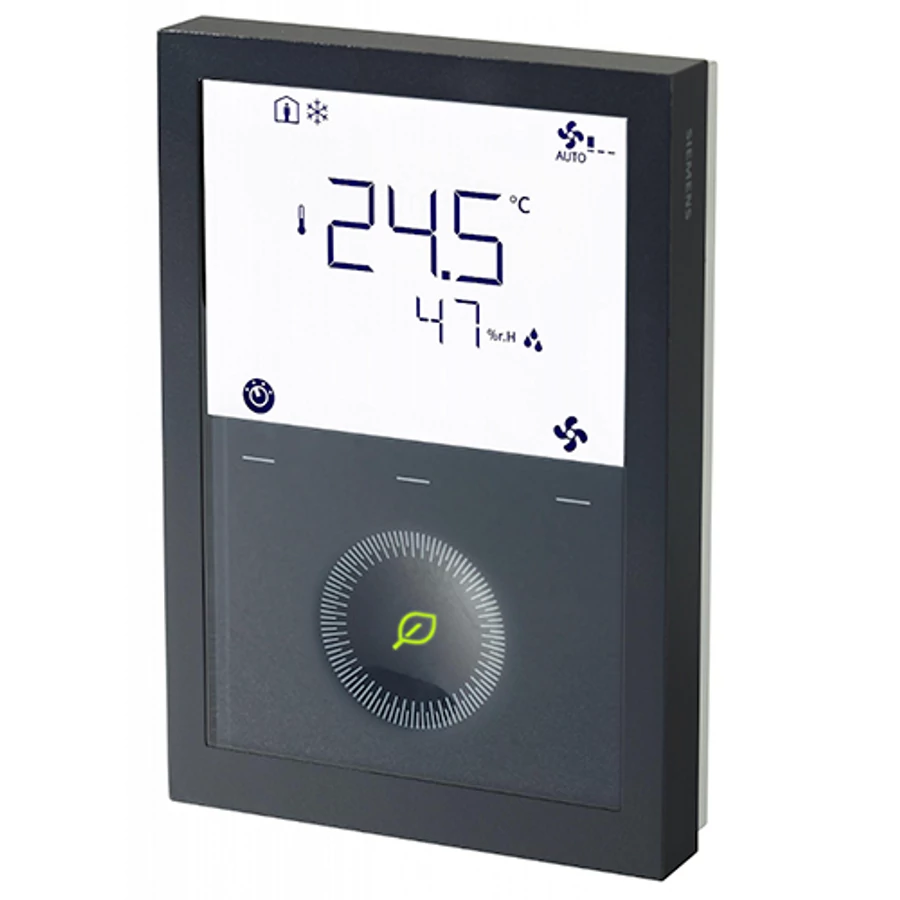

Siemens RDG200KN/BK Univerzális fűtő/hűtő szobatermosztát KNX kommunikációval
Projekt
Leírás
• KNX kommunikáció
• Beépített hőmérséklet és páratartalom érzékelők
• Alkalmazásokhoz 2-pontos (on/off vagy PWM) vagy 3-pontos szabályozó kimenetekkel
• Alkalmazásokhoz 3-fokozatú vagy DC 0...10 V ventilátorral
• AC 230V vagy AC 24V tápfeszültség
• Működési módok: Komfort, Energiatakarékos és Védett
• Automatikus vagy manuális DC ventilátor szabályozás
• Automatikus vagy manuális fűtés/hűtés átváltás
• Alapjel értékének minimum és maximum korlátozása
• Háttérvilágított LCD-kijelző
• Zöld levél funkció
• Üzembehelyezés okostelefonos APP “PCT Go” alkalmazással, helyileg HMI-n vagy KNX eszközzel
• Beépített hőmérséklet és páratartalom érzékelők
• Alkalmazásokhoz 2-pontos (on/off vagy PWM) vagy 3-pontos szabályozó kimenetekkel
• Alkalmazásokhoz 3-fokozatú vagy DC 0...10 V ventilátorral
• AC 230V vagy AC 24V tápfeszültség
• Működési módok: Komfort, Energiatakarékos és Védett
• Automatikus vagy manuális DC ventilátor szabályozás
• Automatikus vagy manuális fűtés/hűtés átváltás
• Alapjel értékének minimum és maximum korlátozása
• Háttérvilágított LCD-kijelző
• Zöld levél funkció
• Üzembehelyezés okostelefonos APP “PCT Go” alkalmazással, helyileg HMI-n vagy KNX eszközzel
Hova ajánljuk ezt a termosztátot?
Szabályozás alkalmazások Az RDG2..KN KNX helyiségtermosztátok az alábbi alkalmazásokhoz használhatók:
Fan-coil készülékek On/Off vagy modulációs/DC szabályozó kimenetekkel:
• 2-csöves rendszer
• 2-csöves rendszer elektromos fűtővel
• 2-csöves rendszer radiátoros/padló fűtéssel
• 2-csöves/2-fokozatú rendszer
• 4-csöves rendszer
• 4-csöves rendszer elektromos fűtővel
• 4-csöves rendszer PICV és 6-járatú szeleppel – mint átváltással (RDG260KN)
Hűtött/fűtött mennyezetek (vagy radiátorok) On/Off vagy modulációs/DC szabályozó kimeneteken keresztül:
• Hűtött/fűtött mennyezet
• Hűtött/fűtött mennyezet elektromos fűtővel
• Hűtött/fűtött mennyezet és radiátoros/padló fűtés
• Hűtött mennyezet és radiátoros/padló fűtés
• Hűtött/fűtött mennyezet/2-fokozatú
• Hűtött/fűtött mennyezet (4-csöves) 6-járatú szeleppel (RDG260KN)
• Hűtött/fűtött mennyezet PICV és 6-járatú szeleppel – mint átváltással (RDG260KN)
Kompresszoros alkalmazások On/Off szabályozáson keresztül:
• Fűtés vagy hűtés, kompresszor DX-típusú készülékben
• Fűtés vagy hűtés, kompresszor DX-típusú készülékben elektromos fűtővel
• Fűtés és hűtés, kompresszor DX-típusú készülékben
• Fűtés vagy hűtés/2-fokozatú, kompresszor DX-típusú készülékben
► Funkciók
Általános funkciók
• Heti időprogram
• M/S – manager/alárendelt funkció termosztátok között
• Helyiséghőmérséklet-szabályozás beépített hőmérséklet-érzékelővel vagy külső helyiséghőmérséklet-/visszatérő levegő hőmérséklet-érzékelővel
• Helyiség relatív páratartalmának szabályozása beépített páratartalom-érzékelővel vagy külső helyiségi páratartalom-érzékelővel (a páratartalom-funkció kikapcsolható)
• Min./max. páratartalom-szabályozás a hőmérséklet beállítási értékének eltolásával és párátlanító/párásító engedélyező kontaktus kiadásával
• Padlófűtés hőmérséklet-korlátozás
• Minimum és maximum befújt levegő hőmérséklet korlátozása
• Üzemmódok kiválasztása az üzemmód gombbal
• Gombzár minden gombra külön-külön (automatikusan vagy kézzel)
• Átváltás fűtési és hűtési mód között (automatikusan helyi érzékelő vagy busz alapján, vagy kézzel)
• Paraméterek jelszóval védve (alapértelmezetten letiltva)
• Öblítési (purge) funkció 2-utas szeleppel együtt
• Szelepmozgató „kick/exercising” funkció a beragadás megelőzésére
• Figyelmeztetés a ventilátor szűrőinek tisztítására
• Beltéri levegőminőség (CO₂) felügyelete és szabályozása frisslevegő-csappantyún keresztül (RDG204KN és RDG264KN)
• Kényszerített szellőztetés indítása a ventilátorgombbal friss levegő bejuttatásához a helyiségbe (RDG2..4KN)
• Fekete színváltozatok (RDG200KN/BK és RDG260KN/BK)
• Delta hőmérséklet szabályozás – a víz előremenő és visszatérő hőmérséklete közötti különbség korlátozása a rendszer optimalizálása és a távhőrendszerek energiafogyasztásának csökkentése érdekében
Speciális funkciók
• „Cooling with air” funkció IAQ szabályozással kombinálva fan coil, univerzális és VAV rendszerekhez (RDG2..4KN)
• „Cooling with air” funkció fan coil, univerzális és VAV rendszerekhez
• Csere (swap) funkció 2-vezetékes és 2-fokozatú alkalmazásokhoz, az 1. fokozatú fűtés 2. fokozatú hűtésre történő átkapcsolásával
• 2-fokozatú alkalmazásokban a fűtési vagy hűtési szekvencia számának korlátozása egyre
• 6-utas golyóscsap és 6-utas PICV szabályozása: DC 0…10 V, DC 0…10 V (harmadik fél), DC 2…10 V és invertált jelek DC 10…0 V, DC 10…2 V, DC 10…2 V (harmadik fél) (RDG26..KN..)
• 6-utas golyóscsap szabályozása átváltásként (Be/Ki – nyit/zár jel) és PICV DC 0…10 V vezérléssel
• 6-utas golyóscsap szabályozása KNX S-Mode objektumokon keresztül (RDG20..KN.. és RDG26..KN..)
• Átfolyáskorlátozó funkció PICV-hez fűtési és hűtési módban (RDG26..KN..)
• Nyaralási időszak beállítása az energiafogyasztás csökkentésére távollét (szabadság) alatt
• 6-utas PICV esetén (RDG26..KN..):
- Beüzemeléskor a maximális vízátfolyás kiválasztása l/h-ban külön a fűtéshez (P260) és külön a hűtéshez (P261) a PCT Go segítségével
- Üzem közben a vízátfolyás (l/h) kiolvasása a PCT Go élőadat funkciójával
• Választható reléfunkciók:
- Külső berendezés kikapcsolása „Védelem” mód alatt
- Külső berendezés (pl. szivattyú) bekapcsolása fűtési/hűtési igény esetén
- Fűtési/hűtési szekvencia kimeneti állapota
- Párátlanítás/párásítás vezérlőkimenet
Általános funkciók
• Heti időprogram
• M/S – manager/alárendelt funkció termosztátok között
• Helyiséghőmérséklet-szabályozás beépített hőmérséklet-érzékelővel vagy külső helyiséghőmérséklet-/visszatérő levegő hőmérséklet-érzékelővel
• Helyiség relatív páratartalmának szabályozása beépített páratartalom-érzékelővel vagy külső helyiségi páratartalom-érzékelővel (a páratartalom-funkció kikapcsolható)
• Min./max. páratartalom-szabályozás a hőmérséklet beállítási értékének eltolásával és párátlanító/párásító engedélyező kontaktus kiadásával
• Padlófűtés hőmérséklet-korlátozás
• Minimum és maximum befújt levegő hőmérséklet korlátozása
• Üzemmódok kiválasztása az üzemmód gombbal
• Gombzár minden gombra külön-külön (automatikusan vagy kézzel)
• Átváltás fűtési és hűtési mód között (automatikusan helyi érzékelő vagy busz alapján, vagy kézzel)
• Paraméterek jelszóval védve (alapértelmezetten letiltva)
• Öblítési (purge) funkció 2-utas szeleppel együtt
• Szelepmozgató „kick/exercising” funkció a beragadás megelőzésére
• Figyelmeztetés a ventilátor szűrőinek tisztítására
• Beltéri levegőminőség (CO₂) felügyelete és szabályozása frisslevegő-csappantyún keresztül (RDG204KN és RDG264KN)
• Kényszerített szellőztetés indítása a ventilátorgombbal friss levegő bejuttatásához a helyiségbe (RDG2..4KN)
• Fekete színváltozatok (RDG200KN/BK és RDG260KN/BK)
• Delta hőmérséklet szabályozás – a víz előremenő és visszatérő hőmérséklete közötti különbség korlátozása a rendszer optimalizálása és a távhőrendszerek energiafogyasztásának csökkentése érdekében
Speciális funkciók
• „Cooling with air” funkció IAQ szabályozással kombinálva fan coil, univerzális és VAV rendszerekhez (RDG2..4KN)
• „Cooling with air” funkció fan coil, univerzális és VAV rendszerekhez
• Csere (swap) funkció 2-vezetékes és 2-fokozatú alkalmazásokhoz, az 1. fokozatú fűtés 2. fokozatú hűtésre történő átkapcsolásával
• 2-fokozatú alkalmazásokban a fűtési vagy hűtési szekvencia számának korlátozása egyre
• 6-utas golyóscsap és 6-utas PICV szabályozása: DC 0…10 V, DC 0…10 V (harmadik fél), DC 2…10 V és invertált jelek DC 10…0 V, DC 10…2 V, DC 10…2 V (harmadik fél) (RDG26..KN..)
• 6-utas golyóscsap szabályozása átváltásként (Be/Ki – nyit/zár jel) és PICV DC 0…10 V vezérléssel
• 6-utas golyóscsap szabályozása KNX S-Mode objektumokon keresztül (RDG20..KN.. és RDG26..KN..)
• Átfolyáskorlátozó funkció PICV-hez fűtési és hűtési módban (RDG26..KN..)
• Nyaralási időszak beállítása az energiafogyasztás csökkentésére távollét (szabadság) alatt
• 6-utas PICV esetén (RDG26..KN..):
- Beüzemeléskor a maximális vízátfolyás kiválasztása l/h-ban külön a fűtéshez (P260) és külön a hűtéshez (P261) a PCT Go segítségével
- Üzem közben a vízátfolyás (l/h) kiolvasása a PCT Go élőadat funkciójával
• Választható reléfunkciók:
- Külső berendezés kikapcsolása „Védelem” mód alatt
- Külső berendezés (pl. szivattyú) bekapcsolása fűtési/hűtési igény esetén
- Fűtési/hűtési szekvencia kimeneti állapota
- Párátlanítás/párásítás vezérlőkimenet
► Műszaki tartalom
A helyiségtermosztát két részből áll:
• A szabályozó maga (front panel), mely tartalmazza az elektronikát, a működtető részeket és a beépített érzékelőket
• Alaplap a szereléshez, mely tartalmazza a csavaros csatlakozóterminálokat
A termosztát háza az alaplapra illeszthető és 2 csavarral rögzíthető.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A helyiségtermosztát két részből áll:
• A szabályozó maga (front panel), mely tartalmazza az elektronikát, a működtető részeket és a beépített érzékelőket
• Alaplap a szereléshez, mely tartalmazza a csavaros csatlakozóterminálokat
A termosztát háza az alaplapra illeszthető és 2 csavarral rögzíthető.
Paraméterek
| Működtető feszültség | AC 24 V, AC 230 V |
| Energia felhasználás | 7 VA, 7 W |
| Quiet power | 7 W |
| Állítási tartomány | 5…40 °C |
| Csatlakozó kábel | 2.5 mm²; 0 m |
| Kapcsolási különbség | |
| Heating | 0.5…6 K |
| Cooling | 0.5…6 K |
| Kommunikáció | Bus KNX (PL-link with PXC4/5/7, LTE with Synco, S-mode ) |
| Analóg bemenetek, szám | 3 |
| Analóg kimenetek | Fan, fresh air damper (DC 0...10V) |
| Analóg kimenetek, szám | 2 |
| Analóg kimenet, jel | DC 0...10 V |
| Analóg kimenet, áramerősség | 1 mA |
| Digitális bemenetek, szám | 3 |
| Relé kimenetek | Fan:1- or 3-speed |
| Relé kimenetek száma | 3 |
| Relé kimenet, kapcsolási feszültség | AC 24 V or 230 V |
| Relé kimenet, kapcsolási áramerősség | 5 (4)A |
| Triac kimenetek | Valve, el. heater , 2-position, PWM, 3-position |
| Triac kimenetek, szám | 4 |
| Triac kimenet, kapcsolási feszültség | AC 24…230 V |
| Triac kimenet, kapcsolási áramerősség | 1 A |
| Design | External sensor , Humidity sensor |
| Felületkezelés | Untreated , Matte |
| Rögzítés típusa | Wall mounting with screws |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 92 x 134 x 25 mm |
