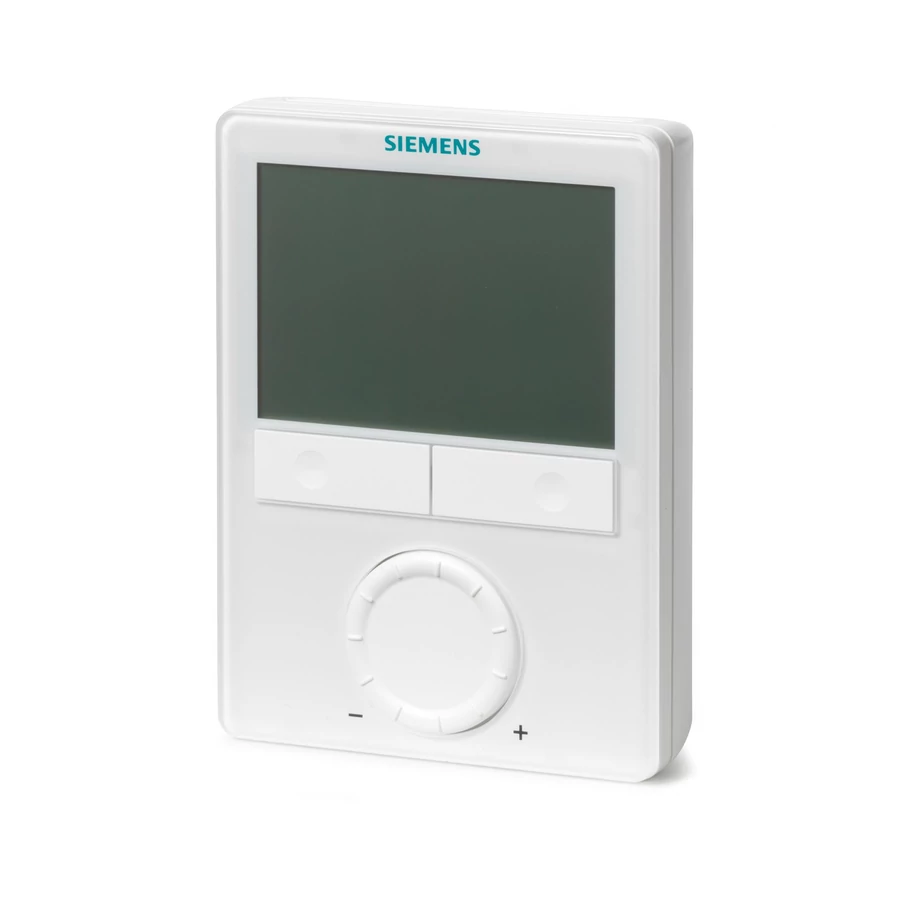

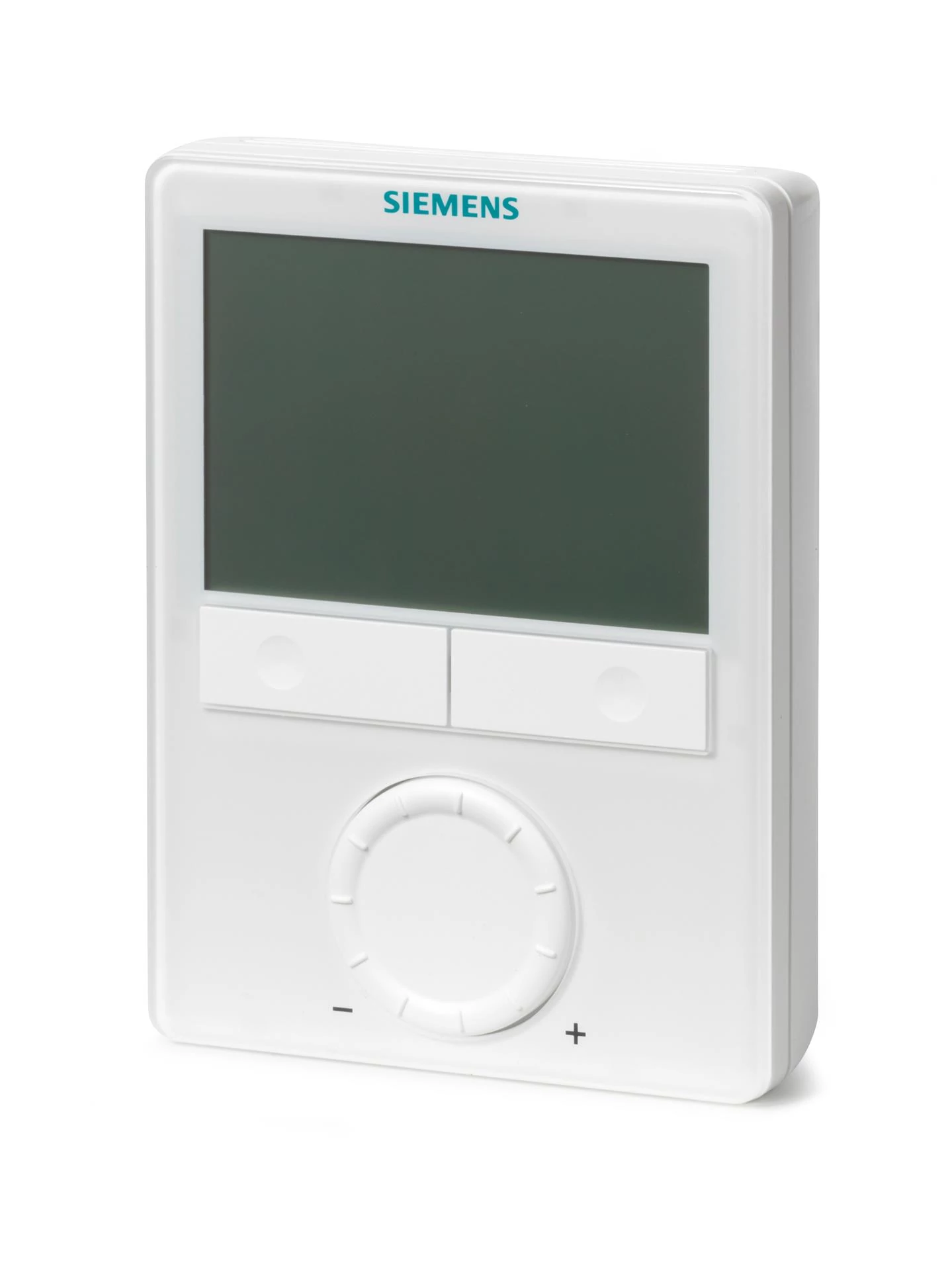

Siemens RDG100 Univerzális fűtő/hűtő termosztát
Projekt
Csatolt dokumentumok
Leírás
• 2-pont, 3-pont vagy PWM szabályozó kimenet
• Automatikus vagy kézi Ventilátor fokozat
• 3 multifunkcionális bemenetek kártya kontaktushoz, külső helyiség / visszatérő levegő hőmérséklethez, fűtés / hűtés átváltáshoz, üzemmód átváltáshoz, ablak kontaktus on/off, harmatpont monitor, elektromos fűtő engedélyező, hiba kontaktus
• Automatikus vagy kézi fűtés / hűtés átváltás
• Állítható üzembehelyezési és szabályozási paraméterek
• Minimum és maximum alapjel korlátozás
• Háttérvilágított kijelző
Hova ajánljuk ezt a termosztátot?
A helyiségtermosztátok az alábbi rendszerekhez alkalmazhatók:
Fan coil eszközök ON/OFF (BE/KI) vagy modulációs szabályozó kimeneteken keresztül:
• 2-csöves rendszer
• 2- csöves rendszer elektromos fűtővel
• 2- csöves rendszer és radiátoros / padlófűtés
• 4- csöves rendszer
• 4- csöves rendszer elektromos fűtővel
• 2-fokozatú fűtési vagy hűtési rendszer
Hűtött / fűtött mennyezetek (vagy radiátorok) ON/OFF (BE/KI) vagy modulációs szabályozó kimeneteken keresztül:
• Hűtött / fűtött mennyezet
• Hűtött / fűtött mennyezet elektromos fűtővel
• Hűtött / fűtött mennyezet és radiátoros / padlófűtés
• Hűtött / fűtött mennyezet, 2-fokozatú hűtés vagy fűtés
Hőszivattyúk DX típusú rendszerekben:
• 1-fokozatú kompresszor fűtésre vagy hűtésre
• 1- fokozatú kompresszor fűtésre vagy hűtésre elektromos fűtővel
• 1- fokozatú kompresszor fűtésre vagy hűtésre és radiátoros / padlófűtés
• 1- fokozatú kompresszor fűtésre vagy hűtésre visszatérő szeleppel
• 2- fokozatú kompresszor fűtésre vagy hűtésre
• Helyiséghőmérséklet fenntartása a beépített hőmérsékletérzékelő vagy külső hőmérsékletérzékelő / visszatérő léghőmérséklet érzékelő jele alapján
• Automatikus vagy manuális átváltás a fűtés és hűtés mód között
• Alkalmazások kiválasztása DIP kapcsolók segítségével
• Működési mód kiválasztása a készüléken található kiválasztó gomb segítségével
• Egy- vagy 3-fokozatú illetve DC 0…10 V-os ventilátorszabályozás (automatikus vagy manuális)
• Helyiséghőmérséklet vagy beállított érték kijelzése °C és/vagy °F-ben
• Minimum és maximum hőmérséklet korlátozás
• Billentyűzár (automatikus vagy manuális)
• Három multifunkcionális bemenet, szabadon kiválasztható:
– Működési mód váltó kontaktus (kártya-kontaktus, ablak-kontaktus, stb)
– Automatikus fűtés/hűtés átkapcsoló érzékelő
– Külső helyiséghőmérséklet érzékelő vagy visszatérő léghőmérséklet érzékelő
– Harmatpont érzékelő
– Elektromos fűtő engedélyezés
– Hiba bemenet
• Kiegészítő ventilátorszabályozási funkciók, pl. ventilátor megjáratás, ventilátor indítás, fűtéstől/hűtéstől függő ventilátorműködés, ventilátor indítás késleltetése a rendszerben ON / OFF szabályozással
• Tisztítási funkció 2-járatú szeleppel összekapcsolva a rendszerben automatikus fűtés/hűtés átváltással
• Ventilátorszűrő tisztításra emlékeztető funkció
• Padlófűtés hőmérséklet korlátozása
• Üzembehelyezési és szabályozási paraméterek gyári értékeinek visszatöltése
• Heti időprogram: 8 programozható időzítő a Komfort és Energiatakarékos mód közti átkapcsoláshoz (RDG100T)
• Infravörös távvezérlés az RDG100T-nél
A termosztát két részből áll:
• A termosztát maga (front panel), mely tartalmazza az elektronikát, a működtető részeket és a beépített helyiséghőmérséklet érzékelőt.
• Alaplap a szereléshez, mely tartalmazza a csavaros csatlakozóterminálokat
A termosztát háza az alaplapra illeszthető és 2 csavarral rögzíthető.
Paraméterek
| Működtető feszültség | AC 230 V |
| Energia felhasználás | 18 VA |
| Állítási tartomány | 5…40 °C |
| Kapcsolási különbség | Fűtés:0,5…6 K Hűtés:0,5…6 K |
| Analóg bemenetek, szám | 2 |
| Digitális bemenetek, szám | 1 |
| Relé kimenetek | Ventilátor 1- vagy 3-fokozat |
| Relé kimenetek száma | 3 |
| Relé kimenet, kapcsolási feszültség | AC 230 V |
| Relé kimenet, kapcsolási áramerősség | 5 (4) A |
| Triac kimenetek | Szelep, el. fűtő , 3-pont |
| Triac kimenetek, szám | 3 |
| Triac kimenet, kapcsolási feszültség | AC 230 V |
| Triac kimenet, kapcsolási áramerősség | Max. 1 A |
| Rögzítés típusa | Fali szerelés csavarokkal |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 93 x 128 x 30.8 mm |
| Szín | White (RAL9003) |
