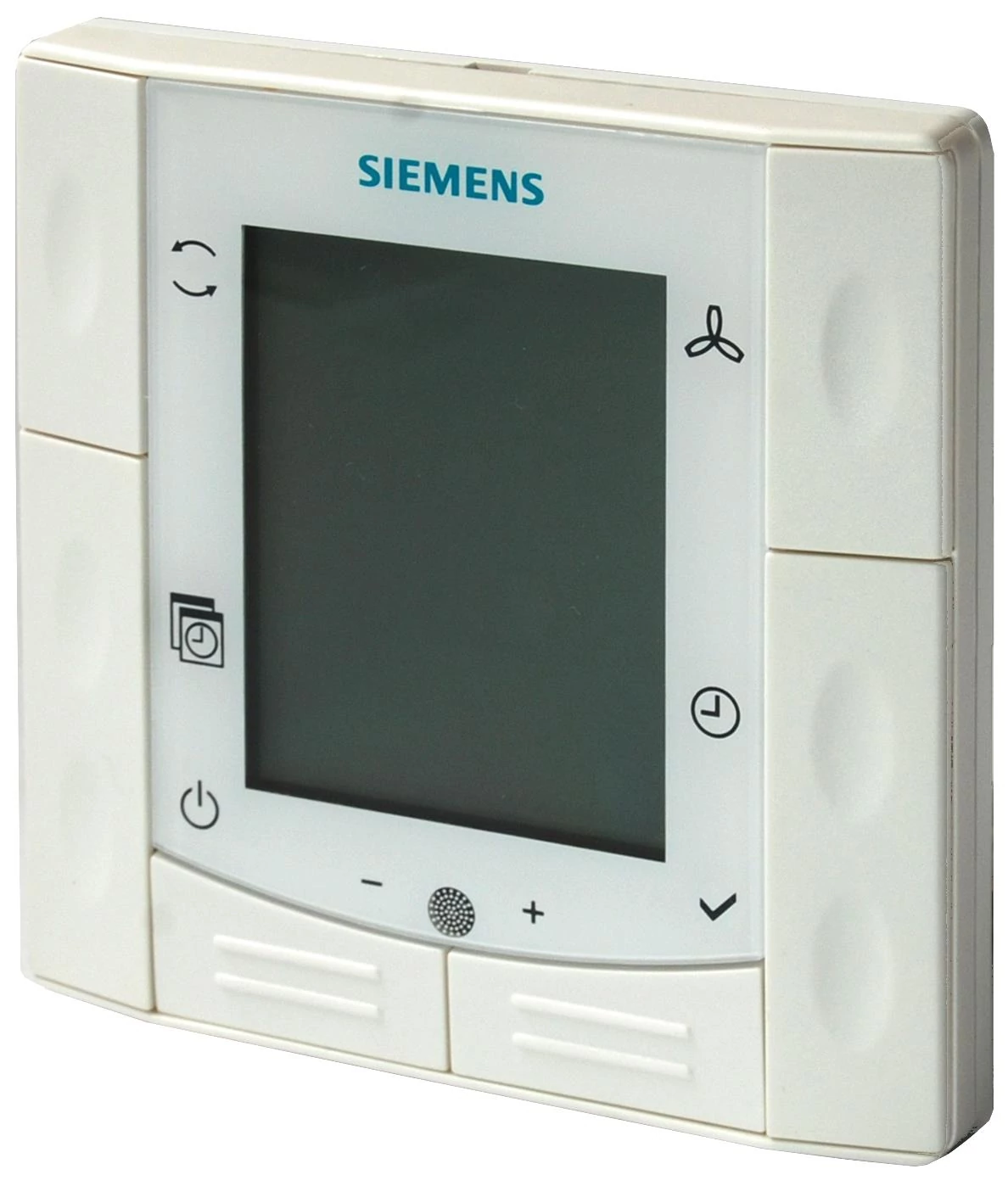

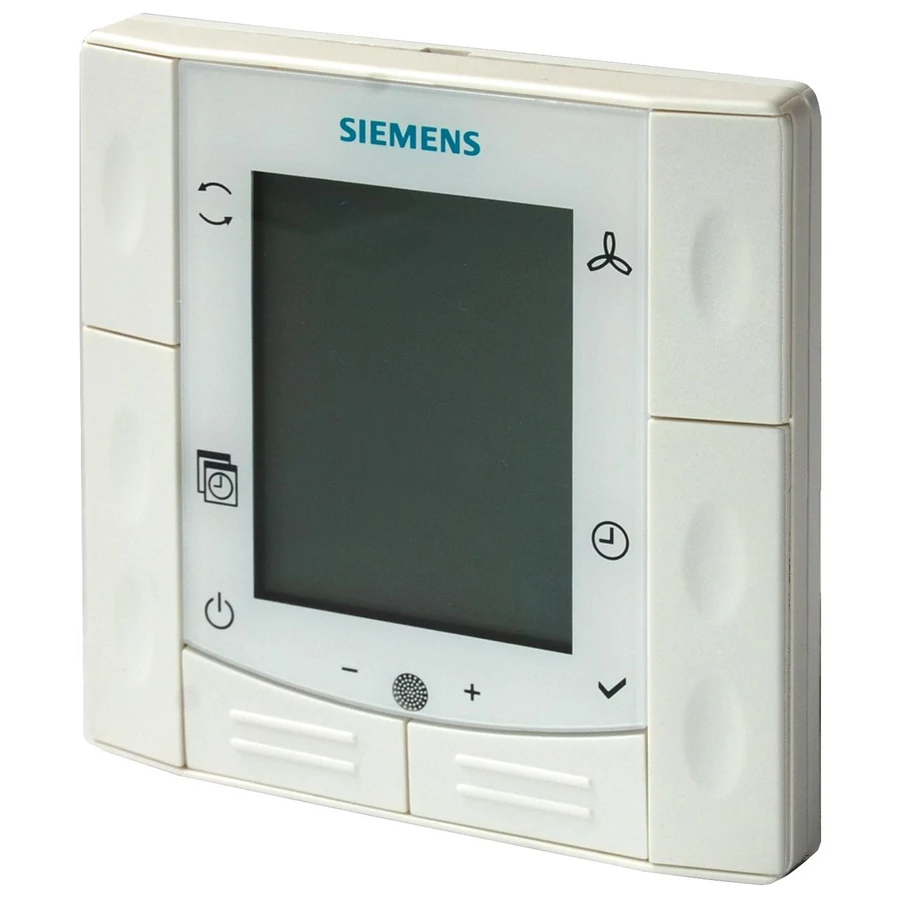

Siemens RDF600T Univerzális fűtő/hűtő termosztát süllyesztett kivitel 2-/4-csöves fan coilhoz vagy DX típusú készülékhez
Projekt
Csatolt dokumentumok
Leírás
• Kimenet 1-fokozatú vagy 3-fokozatú ventilátorhoz
• 2 vagy 3-pont szabályozó kimenet
• Két multifunkcionális bemenetek kártya kontaktus, külső helyiség / visszatérő levegő hőmérséklet (QAH11.1, QAA32), fűtés / hűtés átváltó, üzemmód átváltó, ablak kontaktus on/off, harmatpont monitor, elektromos fűtő engedélyező, hiba kontaktus számára
• Működési módok: komfort, energiatakarékos és védett
• Automatikus vagy kézi fűtés/hűtés átváltás
• Állítható üzembehelyezési és szabályozási paraméterek
• Minimum és maximum alapjel korlátozás
• Infravörös vevőegységgel távvezérléshez, a távvezérlő nem tartozék (IRA211)
• Burkolat színe: fehér (RAL 9003)
• 8 időzítő 7-napos programozható időszakhoz
• Háttérvilágított kijelző
Hova ajánljuk ezt a termosztátot?
A helyiség hőmérsékletének szabályozására az egyedi helyiségekben és zónákban, amelyek:
• 2-csöves fan-coil egységgel fűtött vagy hűtött
• 2-csöves fan-coil egységgel fűtött vagy hűtött, elektromos fűtővel kiegészítve
• 4-csöves fan-coil egységgel fűtött és hűtött
• DX típusú berendezés kompresszorával fűtött vagy hűtött
• DX típusú berendezés kompresszorával fűtött vagy hűtött, elektromos fűtővel kiegészítve
• DX típusú berendezés kompresszorával fűtött és hűtött
Az RDF300… / RDF400… / RDF600… vezérlők:
• Egy 1- vagy 3-fokozatú ventilátor
• Egy vagy két be-/ki kapcsoló (on/off) szelepmotor
• Egy be-/ki kapcsoló szelepmotor és egy 1-fokozatú elektromos fűtő
• Egy 3-állású szelepmotor
• Egy 1-fokozatú kompresszor DX típusú berendezésben, vagy egy 1-fokozatú kompresszor elektromos fűtővel
Rendszerekben használható:
• Fűtés- vagy hűtés üzemmódban
• Automatikus fűtés/hűtés váltás
• Manuális fűtés/hűtés váltás
• Fűtés és hűtés egyidejű üzemmódjában (pl. 4-vezetékes rendszer)
• A helyiség hőmérsékletének fenntartása beépített hőmérséklet-érzékelővel vagy külső helyiség-hőmérséklet / visszatérő levegő hőmérséklet érzékelővel
• Automatikus vagy manuális váltás fűtés és hűtés üzemmód között
• Alkalmazások kiválasztása DIP-kapcsolókkal
• Üzemmód kiválasztása a termosztát üzemmód gombjával
• 1- vagy 3-fokozatú ventilátorvezérlés (automatikus vagy manuális)
• Jelenlegi helyiség-hőmérséklet vagy beállított érték kijelzése °C és/vagy °F-ban
• Beállított érték minimum és maximum korlátozása
• Billentyűzár (automatikus és manuális)
• 2 többfunkciós bemenet, szabadon választható funkciókra:
– Üzemmódváltó kontaktus (pl. kulcskártya)
– Automatikus fűtés/hűtés váltó érzékelő
– Külső helyiség-hőmérséklet vagy visszatérő levegő hőmérséklet érzékelő
– Harmatpont érzékelő
– Elektromos fűtő engedélyezés
– Riasztás bemenet
• Fejlett ventilátorvezérlési funkció, pl. ventilátor indítás/késleltetés, választható ventilátor működés (engedélyezés, tiltás vagy fűtés/hűtés üzemmód szerint)
• Légcsere funkció 2-utas szeleppel 2-vezetékes váltórendszerben
• Szűrők tisztítására emlékeztető
• Padlófűtés hőmérséklet-korlát
• Gyári beállítások visszatöltése az üzembe helyezéshez és a szabályozási paraméterekhez
• 7 napos időprogram: 8 programozható időkapcsoló a Komfort és Gazdaságos üzemmódok közötti váltáshoz (RDF400.01 / RDF600T)
• Háttérvilágított LCD kijelző (RDF300.02 / RDF300.02/VB / RDF400.01 / RDF600 / RDF600T)
• Opcionális infravörös távirányító (RDF400.01 / RDF600T)
A termosztát két részből áll:
• Előlap, amely tartalmazza az elektronikát, a működtető elemeket és a beépített helyiség-hőmérséklet-érzékelőt
• Szerelőalap a tápellátó elektronikával
A szerelőalap hátoldalán találhatók a csavaros sorkapcsok
Csúsztassa az előlapot a szerelőalapba, majd pattintsa rá.
Paraméterek
| Energia felhasználás | 2 VA |
| Állítási tartomány | 5…40 °C |
| Kapcsolási különbség | 0.5…6 K |
| Analóg bemenetek, szám | 2 |
| Relé kimenetek | |
| Ventilátor | N.O. kontaktusok, nem-lebegő |
| Szelep | N.O. kontaktusok, nem-lebegő |
| Relé kimenetek száma | 5 |
| Relé kimenet, kapcsolási feszültség | AC 230 V |
| Relé kimenet, kapcsolási áramerősség | 5 (2) A |
| Rögzítés típusa | Süllyesztett kerek szerelődoboz min. 60 mm átmérő |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 86 x 86 x 46 mm |
| Szín | Fehér |
