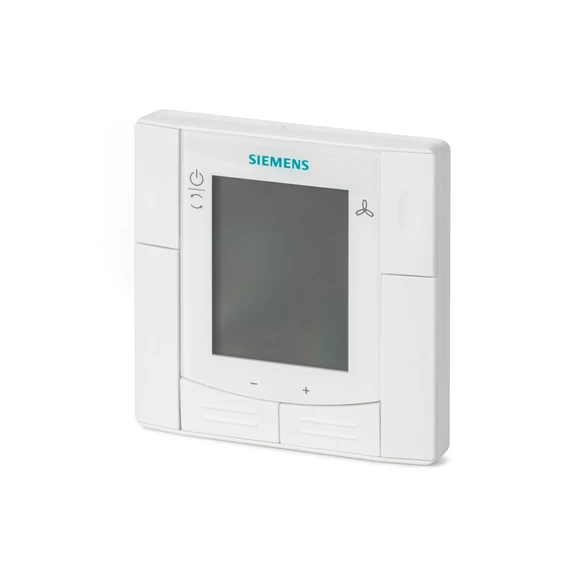

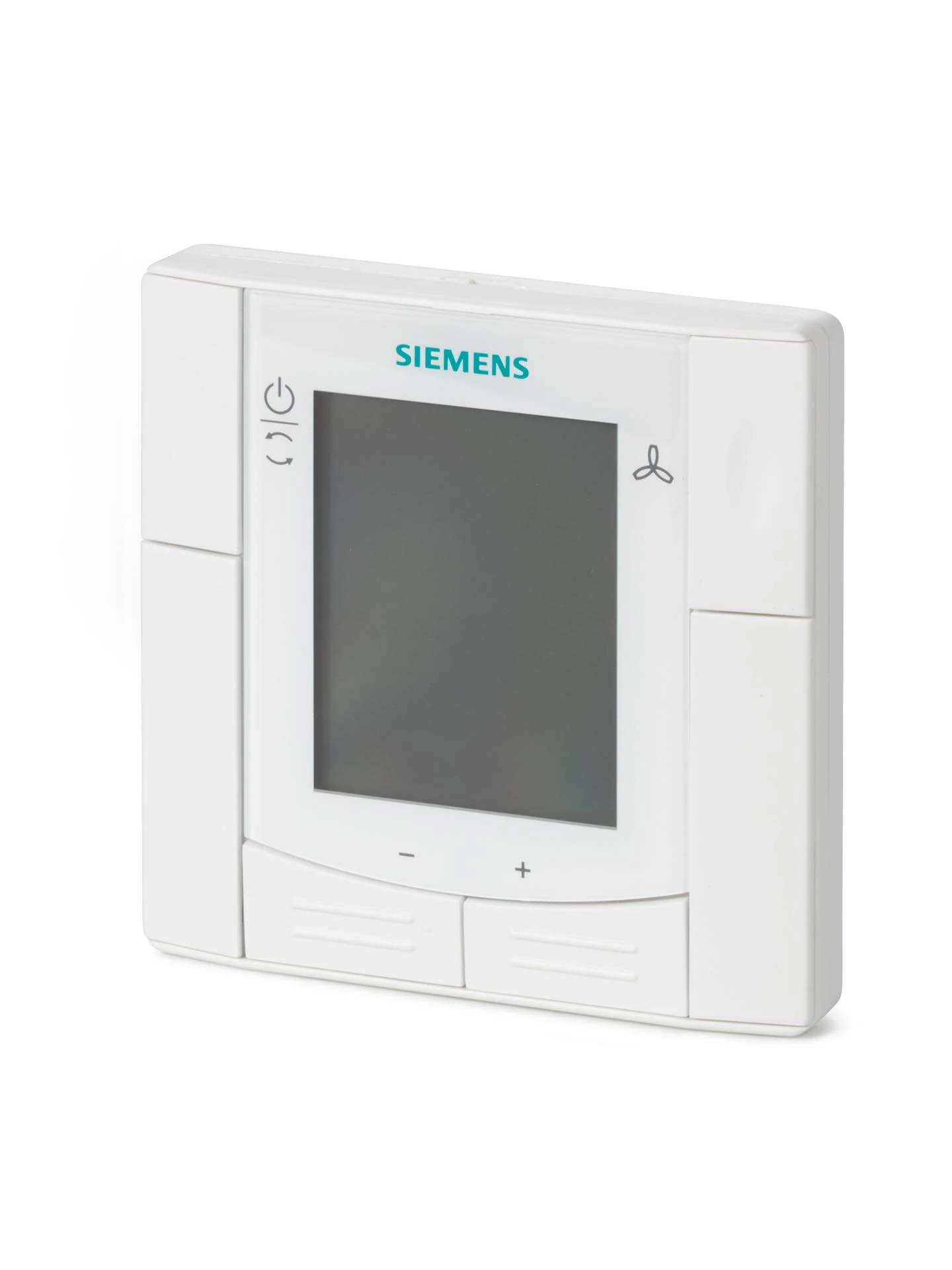

Siemens RDF302.B Univerzális fűtő/hűtő termosztát, süllyesztett kivitel, Modbus kommunikációval
Projekt
Csatolt dokumentumok
Leírás
• Fűtés és/vagy hűtés alkalmazásokhoz
• 2 vagy 3-pont szabályozó kimenet
• Kimenet 1-fokozatú vagy 3-fokozatú ventilátorhoz
• Működési módok: Komfort, Csökkentett és Védett
• Automatikus vagy kézi fűtés/hűtés átváltás
• Állítható üzembehelyezési és szabályozási paraméterek
• Minimum és maximum alapjel korlátozás
• Burkolat színe: fehér (RAL 9003)
• Háttérvilágított kijelző
Hova ajánljuk ezt a termosztátot?
Helyiséghőmérséklet szabályozásra (fűtés vagy hűtés) önálló szobákban vagy zónákban, ahol az alábbi készülékek vannak:
• 2-csöves fan-coil
• 2-csöves fan-coil készülék elektromos fűtővel
• 4-csöves fan-coil
• DX típusú hűtőkompresszorok
• DX típusú hűtőkompresszorok elektromos fűtővel
Az RDF302 működtet:
• Egy 1 vagy 3-fokzatú ventilátort
• Egy vagy kettő on/off (BE/KI) szelepmozgatót
• Egy on/off (BE/KI) szelepmozgatót és egy 1-fokozatú elektromos fűtőt
• Egy 3-pontos szelepmozgatót
• Egy 1-fokozatú kompresszort DX típusú rendszerben vagy egy 1-fokozatú kompresszort elektromos fűtővel
Alkalmazható az alábbi rendszerműködtetésekre:
• Fűtés vagy hűtés üzemmód
• Automatikus fűtés/hűtés átváltás
• Manuális fűtés/hűtés átváltás
• Fűtés és hűtés üzemmód (pl. 4-csöves rendszereknél)
A termosztát gyárilag beállított alkalmazásokkal van szállítva. A kívánt alkalmazás az üzembehelyezés során választható ki és aktiválható az alábbi eszközökkel:
• Helyileg DIP kapcsolókkal és HMI-vel
• Modbus üzembehelyező eszközzel
• Helyiséghőmérséklet tartása a beépített hőmérsékletérzékelő jele alapján, vagy a külső helyiséghőmérséklet érzékelő/visszatérő léghőmérsékl. érzékelő alapján
• Átváltás a fűtés/hűtés üzemmód között (automatikus átváltás helyi érzékelő/bus vagy kézi átváltás alapján)
• Alkalmazások kiválasztása a DIP kapcsolók/üzembehelyező eszköz segítségével
• Működési mód kiválasztása a működési mód választó gombbal a készüléken
• Egy vagy 3-fokozatú ventilátorszabályozás (automatikus vagy manuális)
• Helyiséghőmérséklet vagy a beállított érték kijelzése °C és vagy °F -ben
• Helyiséghőmérséklet alapjel minimum és maximum korlátozása
• Billentyűzár (automatikus, manuális vagy bus-on keresztül)
• Két multifunkcionális bement, szabadon kiválasztható:
- Működési mód átváltó kontaktushoz (pl. belépő kártyához)
- Automatikus fűtés/hűtés átváltó érzékelőhöz
- Külső helyiséghőmérséklet vagy visszatérő léghőmérséklet érzékelőhöz
- Harmatpont érzékelőhöz
- Elektromos fűtő engedélyezés
- „Hiba” bemenet
- Ellenőrző bemenet hőmérséklet érzékelőhöz vagy kapcsoló állapotához
• Kiegészítő ventilátor funkciók, pl. ventilátor megjáratás, ventilátor indítás, kiválasztható ventilátor működés (engedélyezés, tiltás, vagy fűtési ill. hűtési módtól függő)
• Tisztítási funkció 2-járatú szeleppel egy 2-csöves rendszerben
• Emlékeztető a szűrők tisztítására
• Padlófűtési hőmérséklet korlátozás
• A gyári üzembehelyezési és szabályozási paraméterek visszatöltése
• RS 485 Modbus (terminálok +, - és REF) kommunikációhoz Modbus kompatibilis eszközökkel
• Külső hőmérséklet vagy pontos idő kijelzése Modbus-on keresztül
A termosztát két részből áll:
• A szabályozó maga (front panel), mely tartalmazza az elektronikát, a működtető részeket és a beépített helyiséghőmérséklet érzékelőt.
• Doboz a szereléshez, mely tartalmazza az elektromos csatlakozókat.
A termosztát hátsó szerelőlapja tartalmazza a csatlakozóterminálokat a vezetékek bekötéséhez. A készülék hátlapja illeszkedik a szabványos 60.3 mm csavar távolságú szögletes szerelő dobozokhoz. A front panel erre illeszthető és ezt követően pattintható a helyére.
Paraméterek
| Működtető feszültség | AC 230 V |
| Energia felhasználás | 7 VA |
| Állítási tartomány | 5…5 °C |
| Kapcsolási különbség | 0.5…6 K |
| Kommunikáció | Bus Modbus RTU (RS 485) |
| Analóg bemenetek, szám | 2 |
| Relé kimenetek | |
| Ventilátor | Normally open contact |
| Szelep | Normally open contact , Non floating |
| Relé kimenetek száma | 5 |
| Relé kimenet, kapcsolási feszültség | 230 V |
| Relé kimenet, kapcsolási áramerősség | 5 (2)A |
| Rögzítés típusa | Recessed rectangular conduit box BS4662 with fixing centres of 60.3 mm |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 86 x 86 x 57 mm |
| Szín | Fehér |
