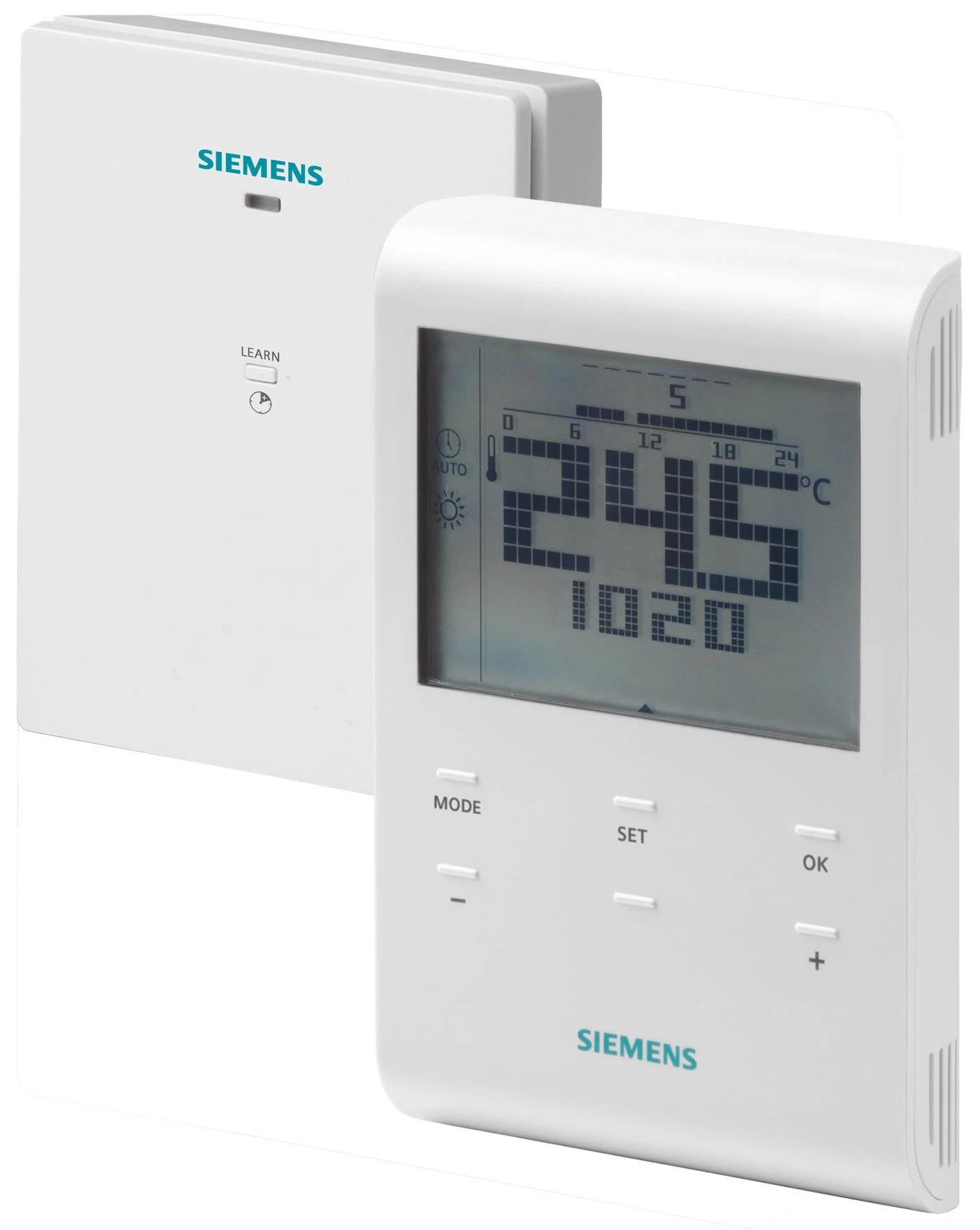

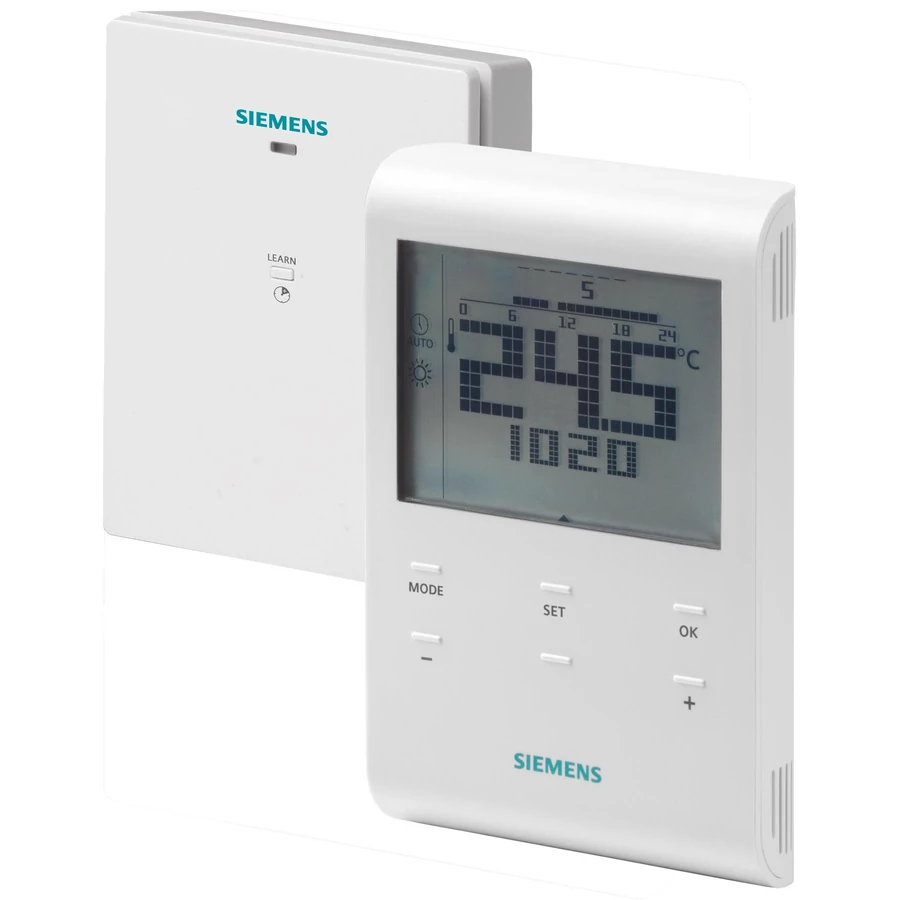

Siemens RDE100.1RFS Vezeték nélküli szobatermosztát szett automatikus időprogrammal, vevőegységgel együtt
Projekt
Csatolt dokumentumok
Leírás
• Helyiséghőmérséklet szabályozáshoz
• 2-pont / TPI szabályozás On/Off szabályozó kimenettel fűtésre
• Start / Stop optimalizálási funkció
• Komfort, Energiatakarékos, Időprogram szerinti és Fagyvédelmi üzemmód
• Automatikus időzítés szerinti kapcsolás
• Beállítható üzembe helyezési és szabályozási paraméterek
• Elemes tápellátású vezeték nélküli adóegység DC 3 V (RDE100.1RF)
• Hálózati tápellátású vevő egyég AC 230 V (RCR100RF)
• Multifunkcionális bemenet padlóhőmérséklet érzékelőhöz, kártya kontaktushoz, stb.
• 2-pont / TPI szabályozás On/Off szabályozó kimenettel fűtésre
• Start / Stop optimalizálási funkció
• Komfort, Energiatakarékos, Időprogram szerinti és Fagyvédelmi üzemmód
• Automatikus időzítés szerinti kapcsolás
• Beállítható üzembe helyezési és szabályozási paraméterek
• Elemes tápellátású vezeték nélküli adóegység DC 3 V (RDE100.1RF)
• Hálózati tápellátású vevő egyég AC 230 V (RCR100RF)
• Multifunkcionális bemenet padlóhőmérséklet érzékelőhöz, kártya kontaktushoz, stb.
Hova ajánljuk ezt a termosztátot?
Az RDE100.1RFS fűtési rendszerek helyiségeinek hőmérséklet szabályozására alkalmazható.
Tipikus alkalmazások:
• Apartmanok
• Közintézmények (pl. iskolák)
Tipikusan az alábbi rendszerek működtetésére:
• Termikus szelepek és zónaszelepek
• Gáz- vagy olajkazánok
• Ventilátorok, Szivattyúk, Padlófűtés
► Funkciók
• Helyiséghőmérséklet szabályozása a beépített hőmérsékletérzékelő vagy külső érzékelő alapján
• Működési mód váltó kontaktus (kártya kontaktusról, ablak kontaktusról, stb.)
• Egy multifunkcionális bemenet, mely beállítható: padlófűtés hőmérséklet korlátozására
• Működési mód beállítása az üzemmód választó érintő gombbal
• Automatikus kapcsolások beállítása (egyedi nap, 7 napos vagy 5-2 napos)
• Az aktuális helyiség hőmérséklet vagy a beállított érték kijelzése °C vagy °F-ben
• Gombzár (manuális)
• Beállított alapjelek zárolása (elállítás elleni védelem)
• Periodikus szivattyújáratás
• Start / stop optimalizálási funkció
• Komfort hőmérséklet korlátozása az Energiatakarékos alapjel zárolásával
• Az üzembe helyezési és szabályozási paraméterek gyári értékeinek visszaállítása
• Önállóan működő vezeték nélküli adó egység és vevő egység
• Vezeték nélküli 433 MHz-es kommunikáció
• Helyiséghőmérséklet szabályozása a beépített hőmérsékletérzékelő vagy külső érzékelő alapján
• Működési mód váltó kontaktus (kártya kontaktusról, ablak kontaktusról, stb.)
• Egy multifunkcionális bemenet, mely beállítható: padlófűtés hőmérséklet korlátozására
• Működési mód beállítása az üzemmód választó érintő gombbal
• Automatikus kapcsolások beállítása (egyedi nap, 7 napos vagy 5-2 napos)
• Az aktuális helyiség hőmérséklet vagy a beállított érték kijelzése °C vagy °F-ben
• Gombzár (manuális)
• Beállított alapjelek zárolása (elállítás elleni védelem)
• Periodikus szivattyújáratás
• Start / stop optimalizálási funkció
• Komfort hőmérséklet korlátozása az Energiatakarékos alapjel zárolásával
• Az üzembe helyezési és szabályozási paraméterek gyári értékeinek visszaállítása
• Önállóan működő vezeték nélküli adó egység és vevő egység
• Vezeték nélküli 433 MHz-es kommunikáció
► Műszaki tartalom
A szobatermosztát 3 részből áll:
• Műanyag ház, mely tartalmazza az elektronikát, a kezelő elemeket és a helyiség hőmérséklet érzékelőt
• Rögzítést biztosító alaplap a csavaros bekötő terminálokkal
• Asztali támaszték
A készülék háza a rögzített alaplapra illeszthető, és csavarokkal rögzíthető. Az opcionális asztali támaszték az alaplap hátuljára pattintható fel.
Az RCR100RF vevőegység 2 részből áll:
• Műanyag ház, mely tartalmazza az elektronikai részeket
• Rögzítő alaplap a csavaros bekötő terminálokkal
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A szobatermosztát 3 részből áll:
• Műanyag ház, mely tartalmazza az elektronikát, a kezelő elemeket és a helyiség hőmérséklet érzékelőt
• Rögzítést biztosító alaplap a csavaros bekötő terminálokkal
• Asztali támaszték
A készülék háza a rögzített alaplapra illeszthető, és csavarokkal rögzíthető. Az opcionális asztali támaszték az alaplap hátuljára pattintható fel.
Az RCR100RF vevőegység 2 részből áll:
• Műanyag ház, mely tartalmazza az elektronikai részeket
• Rögzítő alaplap a csavaros bekötő terminálokkal
Paraméterek
| Működtető feszültség | |
| Termosztát | DC 3 V |
| Vevőegység | AC 230 V |
| Tápfeszültség | Micro (2xAAA) |
| Energia felhasználás | 14 VA a vevőn |
| Állítási tartomány | 5…35 °C |
| Csatlakozó kábel | 2-wire |
| Kapcsolási különbség | 1 K |
| Relé kimenetek | Váltó kontaktus, Potenciál-mentes a vevőn |
| Relé kimenetek száma | 1 |
| Relé kimenet, kapcsolási feszültség | AC 24…230 V on receiver |
| Relé kimenet, kapcsolási áramerősség | 8 (2) A |
| Rádió frekvencia | 433 MHz |
| Rögzítés típusa | Falra szerelhető vagy asztalra állítható termosztát, a vevő falra szerelendő |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 127 x 85 x 22 mm |
