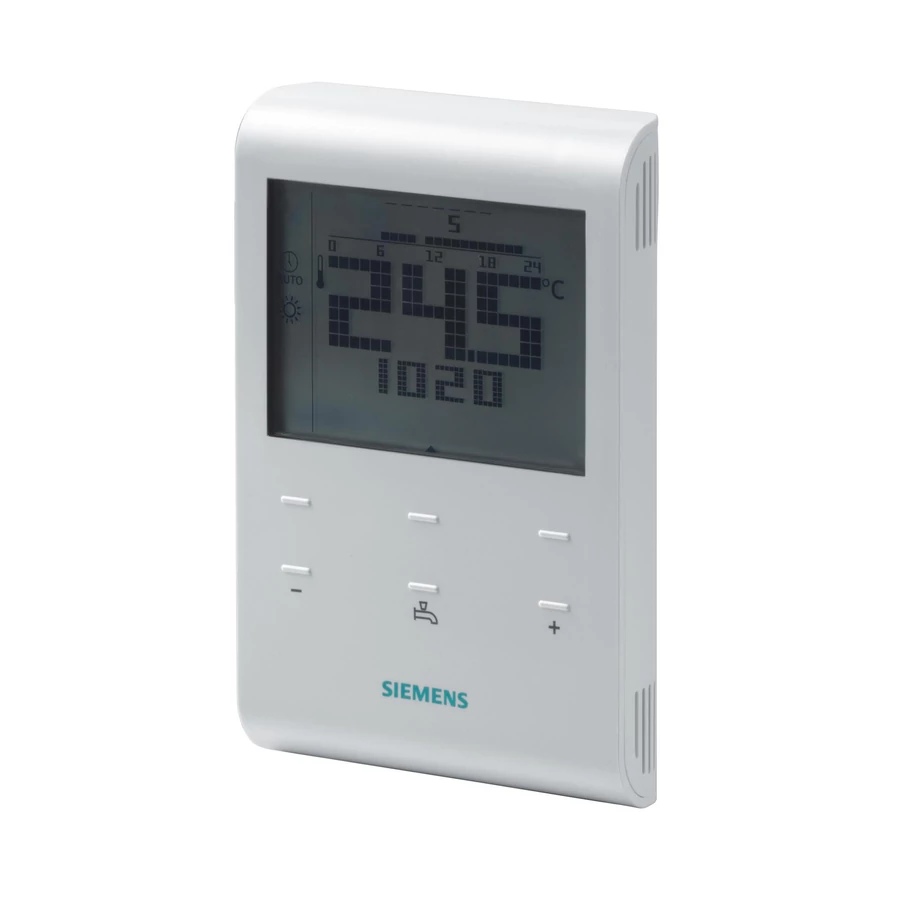

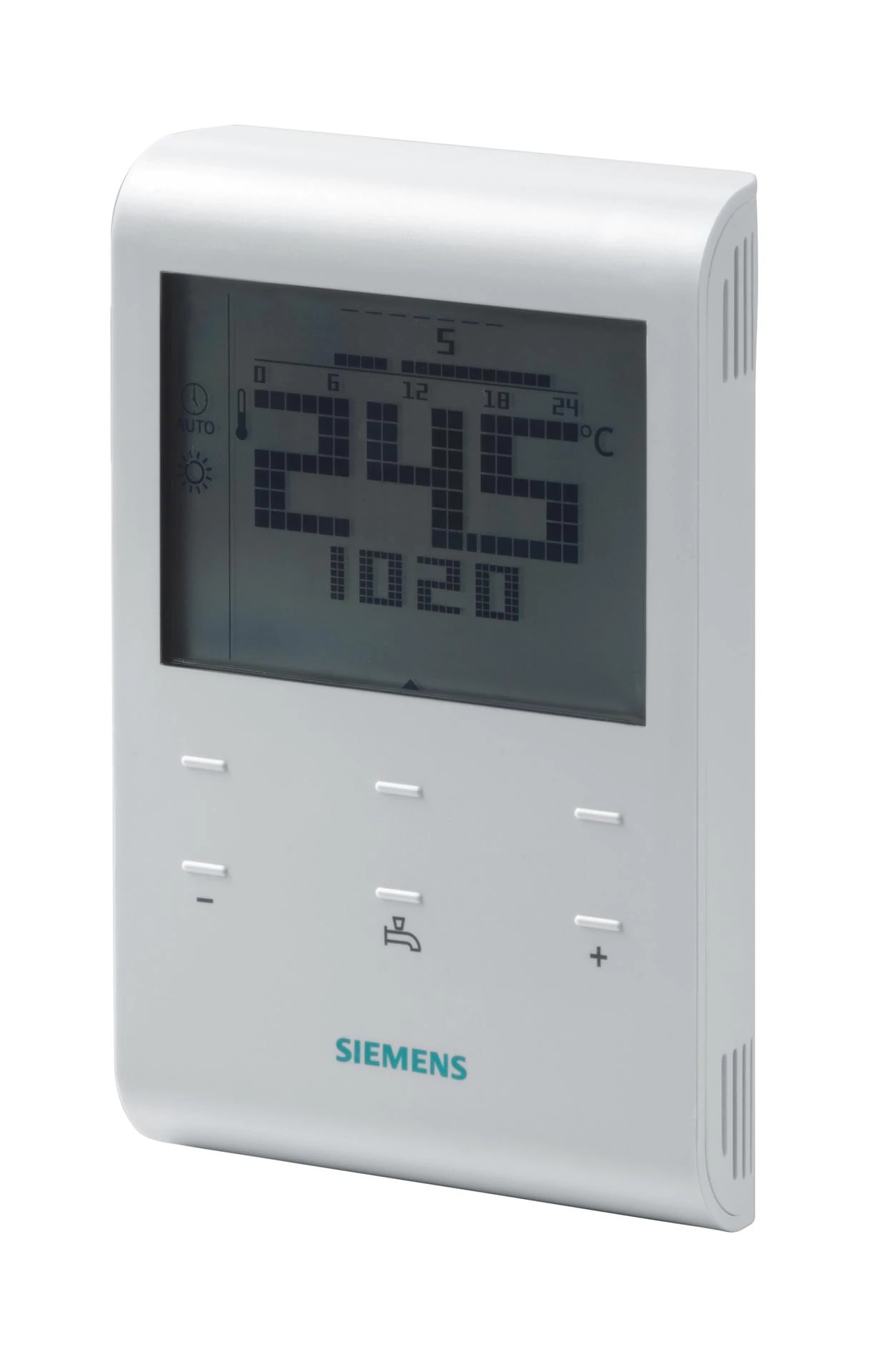

Siemens RDE100.1DHW Szobatermosztát időprogrammal és független HMV készítéssel
Projekt
Csatolt dokumentumok
Leírás
• 2-pont szabályozás ON / OFF kimenettel fűtéshez
• HMV független ON / OFF szabályozása
• Működési módok: Automatikus, normál működés, energiatakarékos és Fagyvédett
• Időprogram (egyedi napok, 7 nap vagy 5-2 nap) és kézi működés
• HMV független ON / OFF szabályozása
• Működési módok: Automatikus, normál működés, energiatakarékos és Fagyvédett
• Időprogram (egyedi napok, 7 nap vagy 5-2 nap) és kézi működés
Hova ajánljuk ezt a termosztátot?
A RDE100.1DHW a helyiség-hőmérséklet szabályozására szolgál fűtési rendszerekben, különálló HMV (használati melegvíz) vezérléssel.
Tipikus alkalmazások:
• Lakóapartmanok
A következő rendszerelemek és a DHW szabályozására:
• Termikus szelepek vagy zónaszelepek
• Gáz- vagy olajkazánok
• Ventilátorok
• Szivattyúk
• Hőcserélő
• Folyamatos áramlású vízmelegítő
• Kis vízmelegítő rendszerek
► Funkciók
• Helyiséghőmérséklet szabályozása beépített érzékelőn keresztül
• Üzemmód kiválasztása az üzemmód érintőgomb segítségével
• Automatikus időkapcsoló beállítása (egyéni nap, 7 napos vagy 5-2 napos program)
• Jelenlegi helyiséghőmérséklet vagy beállított érték kijelzése °C vagy °F egységben
• Érintőgomb zárolása (kézi)
• Beállított érték zárolása
• Szivattyú időszakos működtetése
• Optimális indítás / leállítás
• Komforthőmérséklet korlátozása a gazdaságos (Economy) beállítás zárolásával
• Gyári beállítások visszatöltése üzembe helyezéshez és vezérlési paraméterekhez
• Független HMV vezérlés és annak automatikus időkapcsolója (egyéni nap, 7 napos vagy 5-2 napos program)
• Helyiséghőmérséklet szabályozása beépített érzékelőn keresztül
• Üzemmód kiválasztása az üzemmód érintőgomb segítségével
• Automatikus időkapcsoló beállítása (egyéni nap, 7 napos vagy 5-2 napos program)
• Jelenlegi helyiséghőmérséklet vagy beállított érték kijelzése °C vagy °F egységben
• Érintőgomb zárolása (kézi)
• Beállított érték zárolása
• Szivattyú időszakos működtetése
• Optimális indítás / leállítás
• Komforthőmérséklet korlátozása a gazdaságos (Economy) beállítás zárolásával
• Gyári beállítások visszatöltése üzembe helyezéshez és vezérlési paraméterekhez
• Független HMV vezérlés és annak automatikus időkapcsolója (egyéni nap, 7 napos vagy 5-2 napos program)
► Műszaki tartalom
A helyiséghőmérséklet-szabályozó két részből áll:
• Műanyag ház, amely tartalmazza az elektronikát, az üzemeltető elemeket és a helyiséghőmérséklet-érzékelőt
• Felszerelő lap csavaros csatlakozókkal
A ház a felszerelő lapba illeszkedik, és egy csavarral rögzíthető.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A helyiséghőmérséklet-szabályozó két részből áll:
• Műanyag ház, amely tartalmazza az elektronikát, az üzemeltető elemeket és a helyiséghőmérséklet-érzékelőt
• Felszerelő lap csavaros csatlakozókkal
A ház a felszerelő lapba illeszkedik, és egy csavarral rögzíthető.
Paraméterek
| Működtető feszültség | DC 3 V |
| Elem élettartama | 1 év |
| Állítási tartomány | 5…35 °C |
| Kapcsolási különbség | 1 K |
| Relé kimenetek | Change-over contact , Potential-free |
| Relé kimenetek száma | 2 |
| Relé kimenet, kapcsolási feszültség | AC 24…230 V |
| Relé kimenet, kapcsolási áramerősség | 5 (2)A |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 85 x 127 x 21.5 mm |
