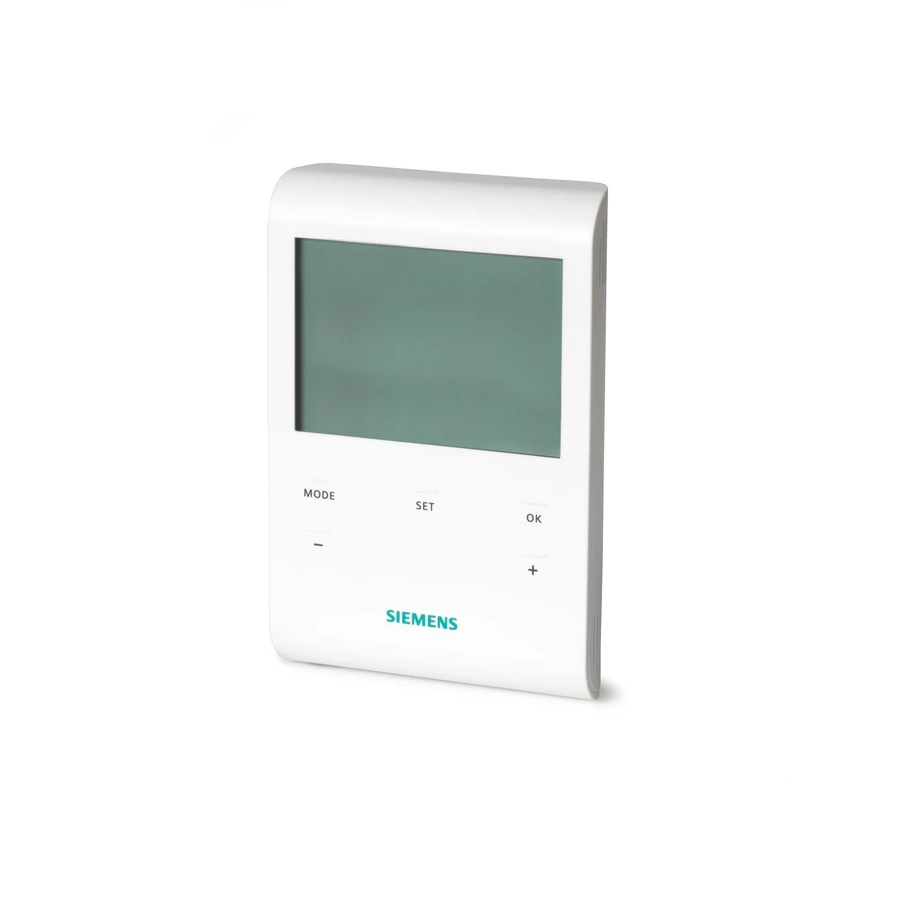

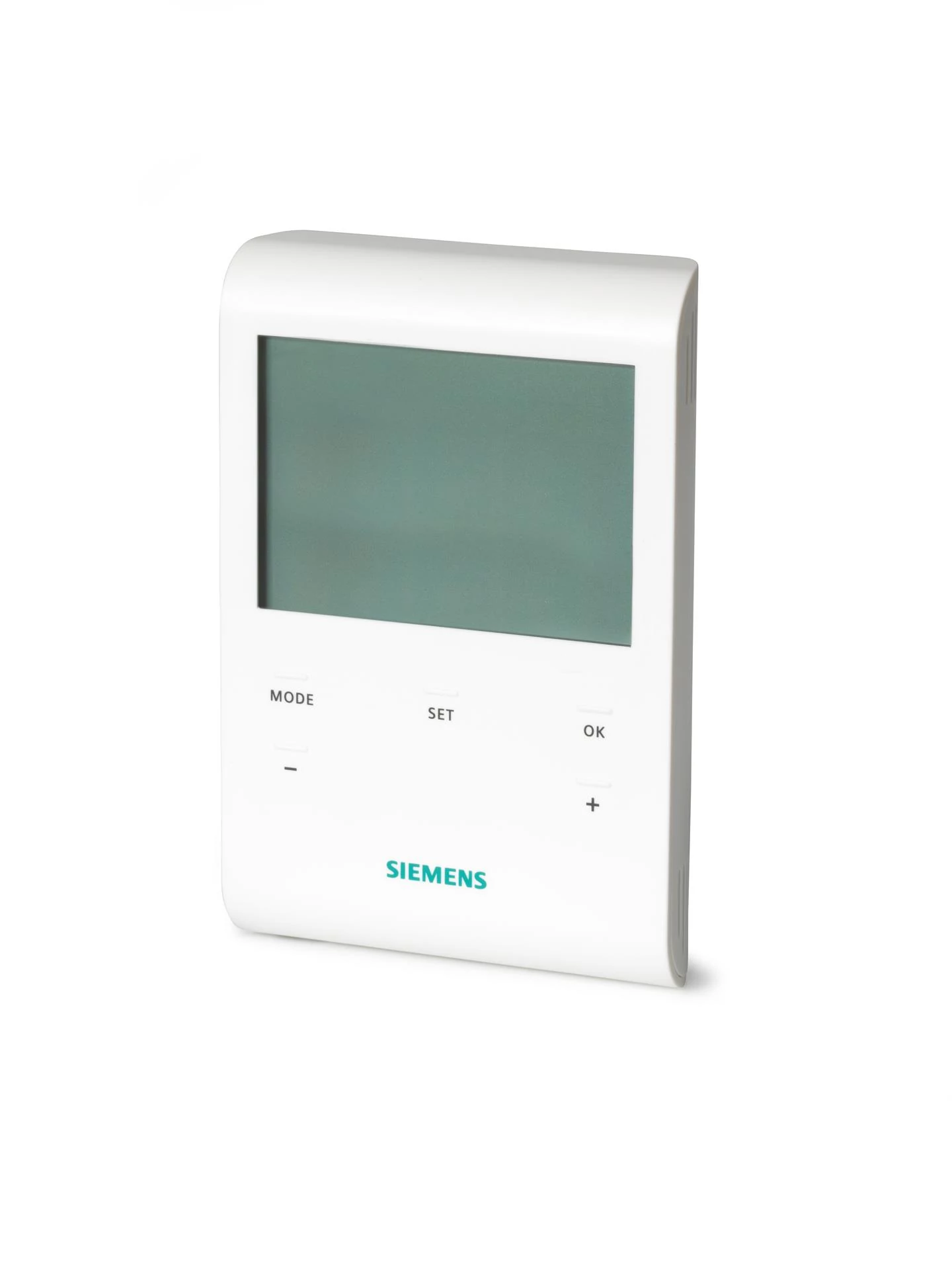

Siemens RDE100 Programozható szobatermosztát
Projekt
Csatolt dokumentumok
Leírás
• 2-pont szabályozás on/off kimenettel fűtésre
• Működési módok: Normál és energiatakarékos mód
• Időprogram (egyedi napok, 7 nap vagy 5-2 nap) és kézi működés
• Burkolat előlapjának és alaplap színe: fehér RAL9003 (NCS S 0502-G)
• Helyiséghőmérséklet szabályozáshoz
• Start / Stop optimalizálási funkció paraméterek
• AC 230 V hálózati tápellátású (RDE100) vagy DC 3 V elemes (RDE100.1) kivitelek
• Multifunkcionális bemenet (csak RDE100.1) padlóhőmérséklet érzékelőhöz, kártya kontaktushoz, stb.
• Működési módok: Normál és energiatakarékos mód
• Időprogram (egyedi napok, 7 nap vagy 5-2 nap) és kézi működés
• Burkolat előlapjának és alaplap színe: fehér RAL9003 (NCS S 0502-G)
• Helyiséghőmérséklet szabályozáshoz
• Start / Stop optimalizálási funkció paraméterek
• AC 230 V hálózati tápellátású (RDE100) vagy DC 3 V elemes (RDE100.1) kivitelek
• Multifunkcionális bemenet (csak RDE100.1) padlóhőmérséklet érzékelőhöz, kártya kontaktushoz, stb.
Hova ajánljuk ezt a termosztátot?
Az RDE100.. fűtési rendszerek helyiségeinek hőmérséklet szabályozására alkalmazható.
Tipikus alkalmazások:
• Apartmanok
• Közintézmények (pl. iskolák)
Tipikusan az alábbi eszközök működtetésére:
• Termikus szelepek és zónaszelepek
• Gáz- vagy olajkazánok
• Ventilátorok, Szivattyúk, Padlófűtés
► Funkciók
• Helyiséghőmérséklet szabályozása a beépített hőmérsékletérzékelő vagy külső érzékelő alapján
• Működési mód beállítása az üzemmód választó érintő gombbal
• Automatikus kapcsolások beállítása (egyedi nap, 7 napos vagy 5-2 napos)
• Az aktuális helyiség hőmérséklet vagy a beállított érték kijelzése °C vagy °F-ben
• Gombzár (manuális)
• Beállított alapjelek zárolása (elállítás elleni védelem)
• Periodikus szivattyújáratás
• Start / stop optimalizálási funkció
• Komfort hőmérséklet korlátozása az Energiatakarékos alapjel zárolásával
• Az üzembe helyezési és szabályozási paraméterek gyári értékeinek visszaállítása
• Egy multifunkcionális bemenet (csak RDE100.1), mely beállítható: Padlófűtés hőmérséklet korlátozására vagy működési mód átváltására (kártya kontaktusról, ablak kontaktusról, stb.)
• Helyiséghőmérséklet szabályozása a beépített hőmérsékletérzékelő vagy külső érzékelő alapján
• Működési mód beállítása az üzemmód választó érintő gombbal
• Automatikus kapcsolások beállítása (egyedi nap, 7 napos vagy 5-2 napos)
• Az aktuális helyiség hőmérséklet vagy a beállított érték kijelzése °C vagy °F-ben
• Gombzár (manuális)
• Beállított alapjelek zárolása (elállítás elleni védelem)
• Periodikus szivattyújáratás
• Start / stop optimalizálási funkció
• Komfort hőmérséklet korlátozása az Energiatakarékos alapjel zárolásával
• Az üzembe helyezési és szabályozási paraméterek gyári értékeinek visszaállítása
• Egy multifunkcionális bemenet (csak RDE100.1), mely beállítható: Padlófűtés hőmérséklet korlátozására vagy működési mód átváltására (kártya kontaktusról, ablak kontaktusról, stb.)
► Műszaki tartalom
A termosztát két részből áll:
• Egy műanyag termosztát házból, mely tartalmazza az LCD kijelzőt, az elektronikát, a kezelő elemeket valamint a hőmérsékletérzékelőt.
• Egy a rögzítéshez szükséges alaplapból A termosztát háza az alaplapra illeszthető, és egy csavarral rögzíthető.
A termosztát két részből áll:
• Egy műanyag termosztát házból, mely tartalmazza az LCD kijelzőt, az elektronikát, a kezelő elemeket valamint a hőmérsékletérzékelőt.
• Egy a rögzítéshez szükséges alaplapból A termosztát háza az alaplapra illeszthető, és egy csavarral rögzíthető.
► Karbantartás
A termosztátok karbantartás mentes készülékek.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A termosztátok karbantartás mentes készülékek.
Paraméterek
| Működtető feszültség | AC 230 V |
| Energia felhasználás | 4 VA |
| Állítási tartomány | 5…35 °C |
| Csatlakozó kábel | 2-wire |
| Kapcsolási különbség | 1 K |
| Relé kimenetek | Change-over contact , Potential-free |
| Relé kimenetek száma | 1 |
| Relé kimenet, kapcsolási feszültség | AC 24…230 V |
| Relé kimenet, kapcsolási áramerősség | 5 (2)A |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 85 x 127 x 21.5 mm |
