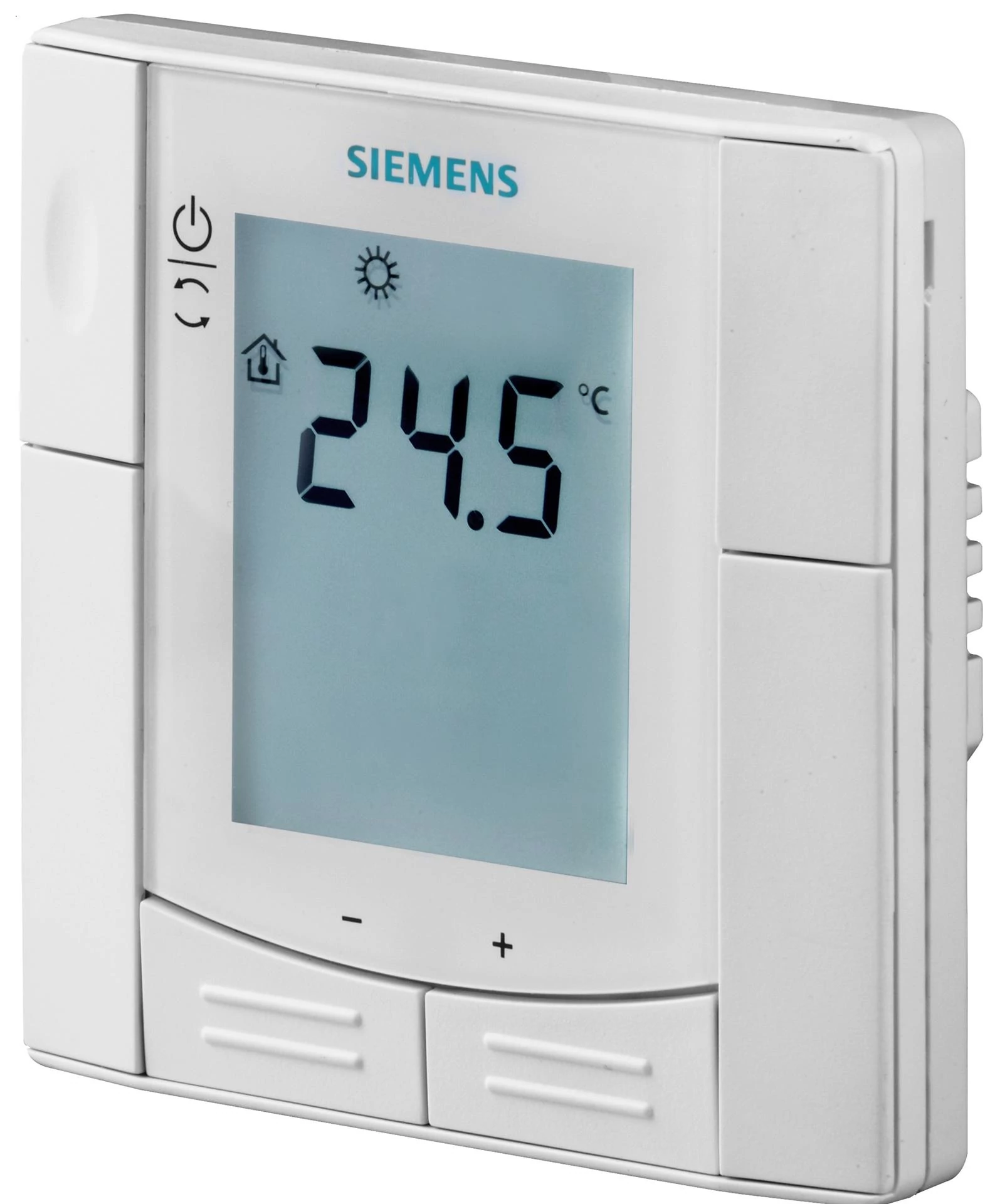

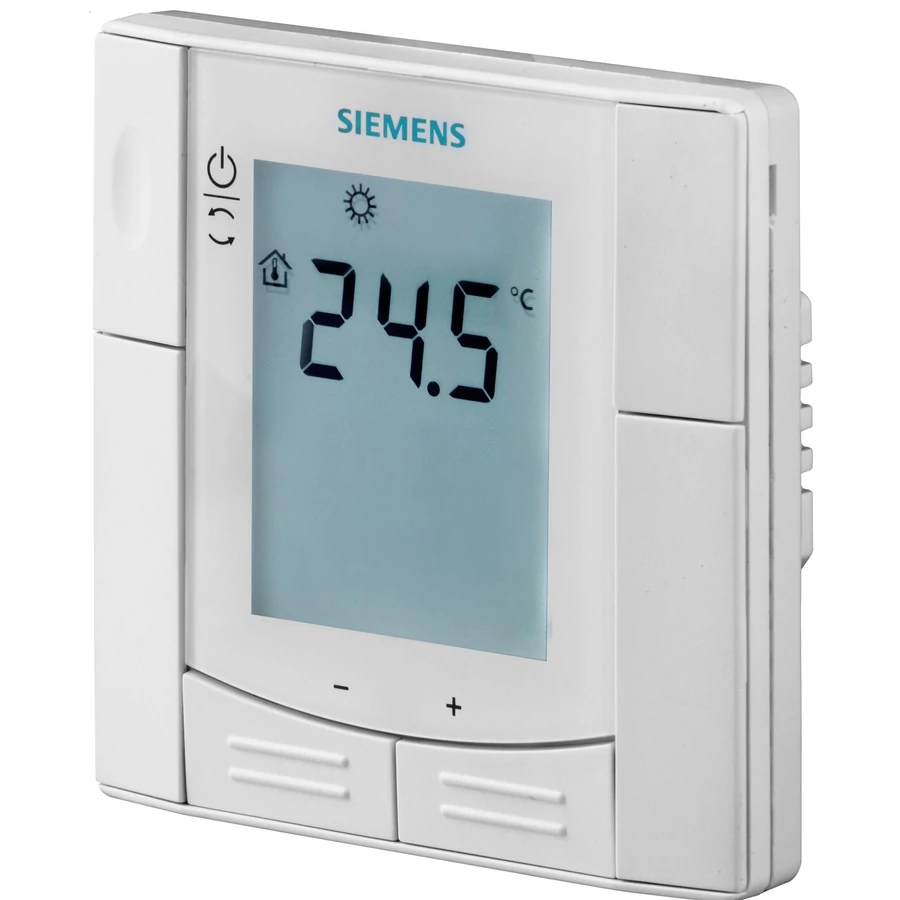

Siemens RDD310/EH Süllyesztett szerelésű szobatermosztát
Projekt
Csatolt dokumentumok
Leírás
• AC 230 V tápfeszültség
• 2-pont szabályozás On/Off szabályozó kimenettel
• Bemenet NTC 3k (QAP1030/UFH) kábel hőmérséklet érzékelő számára padlóhoz
• Padló hőmérséklet korlátozás kábel hőmérséklet érzékelővel
• Működési módok: Komfort, energiatakarékos és Fagyvédett
• Minimum és maximum alapjel állítási tartomány
• Háttérvilágított fehér LCD
• IP31 Védettségi osztály, felszerelhető nedves helyiségekben
• 2-pont szabályozás On/Off szabályozó kimenettel
• Bemenet NTC 3k (QAP1030/UFH) kábel hőmérséklet érzékelő számára padlóhoz
• Padló hőmérséklet korlátozás kábel hőmérséklet érzékelővel
• Működési módok: Komfort, energiatakarékos és Fagyvédett
• Minimum és maximum alapjel állítási tartomány
• Háttérvilágított fehér LCD
• IP31 Védettségi osztály, felszerelhető nedves helyiségekben
Hova ajánljuk ezt a termosztátot?
Az RDD310/EH és az RDE410/EH helyiséghőmérséklet-szabályozók a helyiséghőmérséklet szabályozására szolgálnak az alábbi épülettípusokban:
• Családi házakban
• Üdülőházakban
• Többcsaládos lakóépületekben, egyedi fűtési rendszer esetén
A következő berendezések vezérlésére használhatók:
• Kifejezetten elektromos padlófűtési rendszerekhez, de alkalmazhatók továbbá az alábbi eszközökhöz is:
• termoelektromos szelepek vagy zónaszelepek
• gáz- vagy olajtüzelésű égők (kazánok) (potenciálmentes kontaktus csatlakoztatásához külön relé használata szükséges)
• szivattyúk
• radiátorok vagy konvektorok
► Funkciók
• Helyiséghőmérséklet-szabályozás beépített vagy külső érzékelővel
• Üzemmód kiválasztása a termosztáton található üzemmódgombbal
• Az aktuális helyiséghőmérséklet vagy a beállított érték megjelenítése °C-ban
• A beállítható hőmérséklet-tartomány minimum- és maximumértékének korlátozása
• Gombzár (automatikus vagy kézi)
• Padlóhőmérséklet-korlátozás vezetékes hőmérséklet-érzékelővel
• Fehér háttérvilágítású LCD kijelző
• Gyári beállítások visszatöltése az üzembe helyezéshez és a szabályozási paraméterek visszaállításához
• Auto Timer: 8 programozható, 7 napos időkapcsoló a Komfort és Gazdaságos üzemmód közötti váltáshoz (csak az RDE410/EH esetén)
• Helyiséghőmérséklet-szabályozás beépített vagy külső érzékelővel
• Üzemmód kiválasztása a termosztáton található üzemmódgombbal
• Az aktuális helyiséghőmérséklet vagy a beállított érték megjelenítése °C-ban
• A beállítható hőmérséklet-tartomány minimum- és maximumértékének korlátozása
• Gombzár (automatikus vagy kézi)
• Padlóhőmérséklet-korlátozás vezetékes hőmérséklet-érzékelővel
• Fehér háttérvilágítású LCD kijelző
• Gyári beállítások visszatöltése az üzembe helyezéshez és a szabályozási paraméterek visszaállításához
• Auto Timer: 8 programozható, 7 napos időkapcsoló a Komfort és Gazdaságos üzemmód közötti váltáshoz (csak az RDE410/EH esetén)
► Műszaki tartalom
A termosztát 2 részből áll:
• Előlap, amely tartalmazza az elektronikát, a kezelőszerveket és a beépített helyiséghőmérséklet-érzékelőt
• Szerelőalap, amely a teljesítményelektronikát foglalja magában
A szerelőalap szabványos szerelvénydobozra rögzíthető. Az előlap a szerelőalapra csúsztatható, majd bepattan annak helyére.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A termosztát 2 részből áll:
• Előlap, amely tartalmazza az elektronikát, a kezelőszerveket és a beépített helyiséghőmérséklet-érzékelőt
• Szerelőalap, amely a teljesítményelektronikát foglalja magában
A szerelőalap szabványos szerelvénydobozra rögzíthető. Az előlap a szerelőalapra csúsztatható, majd bepattan annak helyére.
Paraméterek
| Működtető feszültség | AC 230 V |
| Energia felhasználás | Max. 4 VA |
| Állítási tartomány | 5...40 °C |
| Digitális kimenet, kapcsolt feszültség | AC 230 V |
| Digital output, switching current | Max. 16 A res. |
| Védettség | IP31 |
| Méretek (SZ x Ma x Mé) | 86 x 86 x 50 mm |
| Szín | Fehér |
