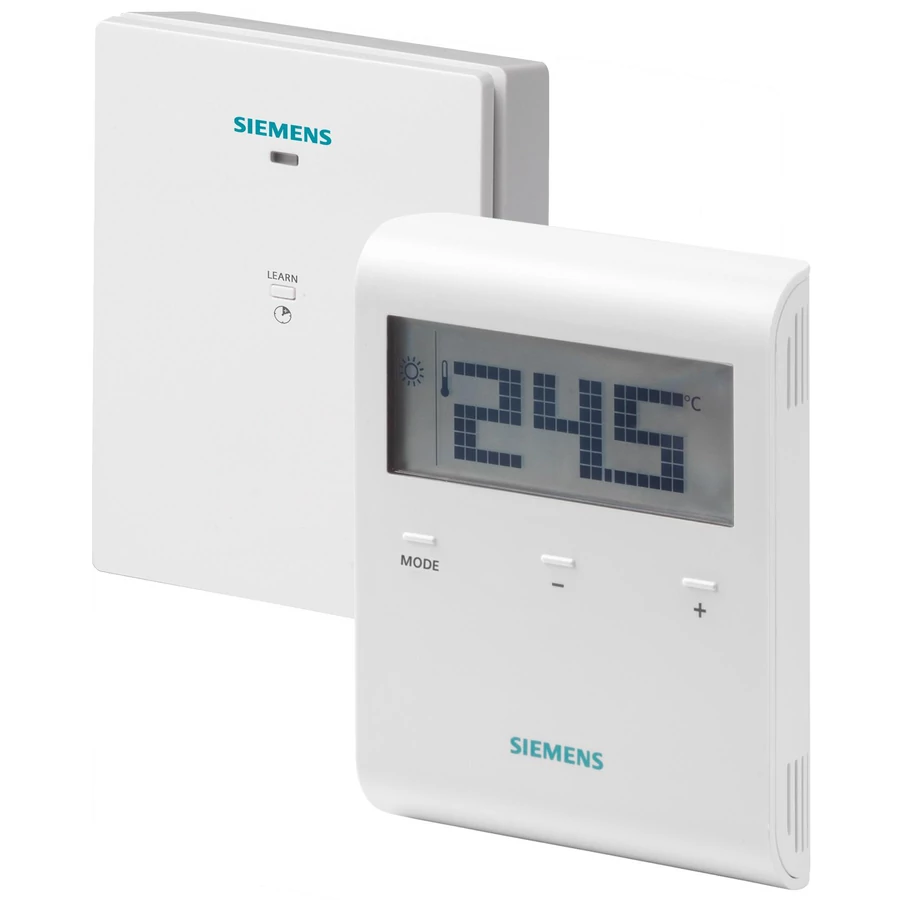

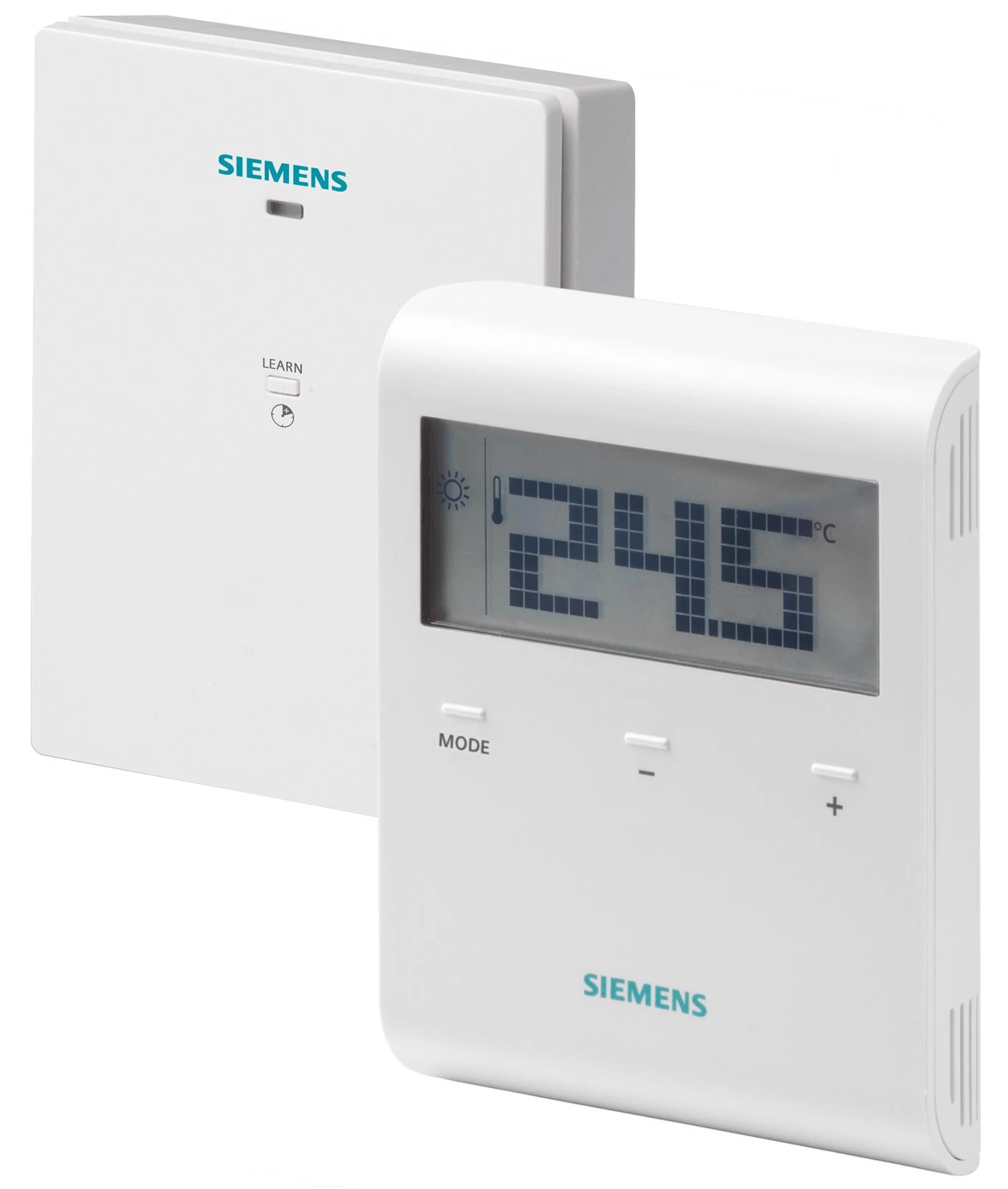

Siemens RDD100.1RFS Vezeték nélküli szobatermosztát LCD-vel, vevőegységgel együtt

► Funkciók
• Helyiséghőmérséklet szabályozása a beépített hőmérsékletérzékelő vagy külső érzékelő alapján
• Működési mód váltó kontaktus (kártya kontaktusról, ablak kontaktusról, stb.)
• Egy multifunkcionális bemenet, mely beállítható: padlófűtés hőmérséklet korlátozására
• Működési mód beállítása az üzemmód választó érintő gombbal
• Automatikus kapcsolások beállítása (egyedi nap, 7 napos vagy 5-2 napos)
• Az aktuális helyiség hőmérséklet vagy a beállított érték kijelzése °C vagy °F-ben
• Gombzár (manuális)
• Beállított alapjelek zárolása (elállítás elleni védelem)
• Periodikus szivattyújáratás
• Start / stop optimalizálási funkció
• Komfort hőmérséklet korlátozása az Energiatakarékos alapjel zárolásával
• Az üzembe helyezési és szabályozási paraméterek gyári értékeinek visszaállítása
• Önállóan működő vezeték nélküli adó egység és vevő egység
• Vezeték nélküli 433 MHz-es kommunikáció

► Hőmérséklet szabályozása
RDE100.. képes 2-pont és TPI hőmérséklet szabályozásra, ami beállítható a P78 paraméternél (szabályozás jellege). 2-pont szabályozási algoritmusnál a készülék be/ki kapcsolja a fűtési rendszert a kapcsolási különbségen belül, a beállított alapjel és a mért tényleges helyiséghőmérséklet eltérésétől függően.
TPI (Időarányos Integrálás) szabályozási algoritmusnál a fűtési rendszert periódikusan kapcsolja a készülék ki és be. A szabályozó jel (PWM) periódus idejét és az impulzus hosszát a beállított alapjel és a mért tényleges helyiség hőmérséklet aránya határozza meg.

► Padlófűtés hőmérséklet korlátozási funkció
A funkció gyári beállítása az Off (tiltva) és át kell kapcsolni "On"-ra, ha padlófűtést szabályozunk a készülékkel.
A külső padlóhőmérséklet érzékelő az X1, bemenetre van bekötve, és a padló hőmérsékletét méri. Ha a padló hőmérséklete meghaladja a beállított xx ºC korlát értéket (P14 Paraméter = 1, P15 Paraméter = 1, P16 Paraméter = xx ºC), a fűtés teljesen kikapcsol egészen addig, amíg a padló hőmérséklete visszahűl a beállított határérték alá. Tipikus alkalmazás szobáknál (száraz padló).
Ha az alkalmazás nem padlóhőmérséklet korlátozás, akkor a bemenetre külső hőmérséklet érzékelő köthető és a szabályozás kivezetett érzékelő jele alapján tud történni. Ekkor a paramétereket a következők szerint kell beállítani: P14 = 1, P15 = 0. Egy tipikus alkalmazás a fürdőszoba (nedves padló) ahol állandó padló hőmérséklet szükséges.
Nem ajánlott csak a beépített hőmérséklet érzékelőt használni padlófűtésnél, mivel ekkor túlfűtés veszélye állhat fenn.
Tipikus alkalmazás: Maximum hőmérséklet korlátozás padlófűtési rendszereknél

► Működési mód átváltási funkció
Ez a funkció lehetővé teszi pl. kártya kontaktus alkalmazását. Bővebb információkat lsd. “Működési tudnivalók, Energiatakarékos üzemmód".

► Periodikus szivattyú járatás funkció
Csak akkor alkalmazható, amikor cirkulációs szivattyú vagy szelep van működtetve! Ez a funkció megvédi a szivattyút vagy a szelepet a leragadástól a hosszabb leállási időszakok mellett. A periodikus szivattyújáratás bekapcsolja a szivattyút minden 24 órában, 12.00-kor 3 percre.

► Optimális szabályozás
Bekapcsolás: Az optimális bekapcsolás szabályozás célja, hogy már a Komfort alapjel alatt legyen 0.25 K-val a hőmérséklet, amikor az Automata időprogram szerint a komfort időszaknak el kell kezdődnie. Ennek eléréséhez, a fűtési kört egy korábbi időpontban már be kell kapcsolni. Az időbeli eltolás hossza elsődlegesen a külső hőmérséklettől függ. A maximális eltolási időszak a P89 paraméternél állítható be. Ha a maximum érték “0”-ra van állítva, akkor a funkció ki van kapcsolva.
Kikapcsolás: Az optimális kikapcsolás szabályozás lekapcsolja a fűtési kört a lehető legkorábban, úgy, hogy a helyiség hőmérséklete csak max. 0.5 K-val legyen a Komfort alapjel értéke alatt, amikor az időprogram átvált Komfortról Energiatakarékosra. A maximális eltolási időszak a P90 paraméternél állítható be. Ha a korai kikapcsolás maximum értéke “0”-ra van állítva, akkor a funkció ki van kapcsolva.

► Műszaki tartalom
A szobatermosztát 3 részből áll:
• Műanyag ház, mely tartalmazza az elektronikát, a kezelő elemeket és a helyiség hőmérséklet érzékelőt
• Rögzítést biztosító alaplap a csavaros bekötő terminálokkal
• Asztali támaszték A készülék háza a rögzített alaplapra illeszthető, és csavarokkal rögzíthető. Az opcionális asztali támaszték az alaplap hátuljára pattintható fel.

Az RCR100RF vevőegység 2 részből áll:
• Műanyag ház, mely tartalmazza az elektronikai részeket
• Rögzítő alaplap a csavaros bekötő terminálokkal

► Szerelési és beépítési tudnivalók
A szobatermosztátot a helyiség levegőjére jellemző hőmérsékleti ponton kell elhelyezni úgy, hogy olyan zavaró tényezők, mint a közvetlen sugárzás, ajtó vagy függöny takarása, vagy bármi más fűtő vagy hűtő hatás ne ronthassa a hőmérsékletérzékelés pontosságát. Ajánlott szerelési magasság kb. 1.5 m a padló szintjétől.
Felszerelés:
• A termosztátot tiszta és száraz helyre kell szerelni, ahol nem éri közvetlen sugárzás a fűtő/hűtő berendezés felől, és ahol nincs kitéve csepegő vagy fröccsenő víz hatásának
• A vevőegységet lehetőség szerint a működtetett eszköz közelébe kell szerelni
• Biztosítani kell a rádiós adatkommunikációt zavaró tényezők kizárását.

A vevőegység felszerelésekor az alábbi körülményeket kell betartani:
- Ne szereljük kapcsoló szekrénybe vagy fém felületre
- Ne szereljük elektromos kábelek és olyan készülékek, mint PC, TV, mikrohullámú sütő, stb. közelébe
- Ne szereljük nagy fém tárgyak közelébe, illetve olyan épület szerkezeti elemek takarásába, mint speciális üvegek vagy erős vasbeton

Bekötés: Lsd. a termosztáthoz mellékelt CB1M1439xx szerelési leírásban.
• Biztosítani kell, hogy a bekötés, a biztosíték kialakítás és a földelés a helyi előírásoknak megfelelően valósuljon meg
• Megfelelő méretű kábelt kell alkalmazni a szelepmozgatók bekötésénél
• Csak AC 24…230 V szelepmozgatókat szabad alkalmazni
Figyelem! Nincs belső fázis védelem külső fogyasztók betáp vezetékéhez. Tűzveszély és sérülés veszélye állhat fenn rövidzár esetén!
• A helyi előírásoknak megfelelő vezeték átmérőket kell alkalmazni a beépített túláram ellen védő eszköz bekötéséhez
• Az AC 230 V hálózati tápfeszültség fázis ágának biztosítani kell egy 10 A-nál nem nagyobb névleges teljesítményű külső biztosítékot vagy megszakítót
• A tápellátást ki kell kötni a készülék alaplapból történő kiszerelésének megkezdése előtt
• Az X1, külső bemenetek hálózati feszültséggel terheltek lehetnek. Az érzékelő kábelek vagy az ablak kontaktusok felszerelését megfelelő körültekintéssel kell elvégezni a termosztát bekapcsolása előtt
• Gondoskodni kell arról, hogy a vevőegység ne legyen feszültség alá helyezve a kábelek bekötésének megkezdése előtt

► Üzembehelyezési tudnivalók
Üzembehelyezés: A tápfeszültség rákapcsolása után a termosztát egy reset-et hajt végre, mely alatt valamennyi LCD szegmens villog, ezzel is jelezve, hogy a folyamat rendben lezajlott. A reset után, a termosztát készen áll az üzembe helyezésre, melyet csak egy megfelelően képzett HVAC szakember végezhet el. A termosztát szabályozási paraméterei beállíthatók a rendszer optimális szabályozhatóságának biztosítása érdekében. Kérjük, ehhez figyelmesen olvassa át a CB1B1425en, számú kezelési leírás "Meg szeretné változtatni a paramétereket?" fejezetét.
Hőmérsékletérzékelő kalibrálása: Ha a termosztát által kijelzett hőmérséklet jelentősen eltér a tényleges helyiséghőmérséklettől, a hőmérsékletérzékelőt újra lehet kalibrálni. Ezt a P04 paraméternél lehet elvégezni.
Alapjel zárolása: Azt ajánljuk, hogy nézze át az alapjel tartományokat és az alapjelek zárolási lehetőségét (főleg közületi alkalmazásoknál) a P06 és P08 paramétereknél és állítsa be azokat a kívánalmaknak megfelelően. Ha az Energiatakarékos alapjel zárolva van, akkor a Komfort alapjel nem állítható alacsonyabbra, mint a zárolt Energiatakarékos alapjel.
Érintőgombok szkennelési rátája: Mivel a termosztát érintőgombos működésű, és mivel célszerű minimalizálni a készülék elem fogyasztását, a P21 paraméternél (0.25 …1.5 másodperc között állítható) a felhasználó ezt igényei szerint beállíthatja. Ez a funkció csak az elemes tápellátású kiviteleknél aktív, és a gyári alapbeállítási érték 1 másodperc. Ez azt jelenti, hogy egy adott idő után, ha a felhasználó nem nyúlt az érintőgombokhoz, a termosztát energiatakarékos módba vált és az érintőgombok 1 másodperces szkennelési rátára állnak át. (Számítások szerint – 4 beavatkozást feltételezve naponta a termosztáton, a beállított 1-másodperces szkennelési ráta 1 éves elem élettartamot prognosztizál. Ha a szkennelési rátát a felhasználó nagyobbra állítja, az elem élettartam is megnő.)

Az "Üzembehelyezési tudnivalókról" további leírások a készülék műszaki adatlapjában találhatóak!

► Elemcsere
Ha az elem szimbólum feltűnik a kijelzőn, az elem már majdnem lemerült, és a cseréjét minél előbb el kell végezni. Használjon AAA típusú alkáli elemeket.

► Kezelési tudnivalók
Az RDE100.1RF Komfort, Energiatakarékos, Automatikus időprogram és Fagyvédelmi üzemmódokat kínál. A különbség a Komfort és Energiatakarékos üzemmód között csak az alapjel értéke. Az átváltást a Komfort, Energiatakarékos és Fagyvédelmi üzemmódok között vagy automatikusan az időprogram szerint, vagy a mode érintőgomb lenyomásával végezhető el.
Komfort üzemmód: Ha a Komfort üzemmód aktív, a Nap szimbólum látszik a kijelzőn. Az alapjel (20 ºC) a +és– érintőgombok megnyomásával állítható be.
Energiatakarékos üzemmód: Ha az Energiatakarékos üzemmód aktív, a Hold szimbólum látszik a kijelzőn. Az alapjel (16 ºC) a + és– érintőgombok megnyomásával állítható be. Az RDE100.1RF-nél, a felhasználó egy ablak kontaktus tud csatlakoztatni az X1, bemenetre. Attól függően, hogy az ablak kontaktus alaphelyzetben zárt vagy alaphelyzetben nyitott jellegre van állítva (P14 Paraméter = 2, P17 Paraméter = 0 vagy 1), a termosztát nyitott ablaknál automatikusan átkapcsol Energiatakarékos üzemmódra bármilyen üzemmódból. Ez a funkció nagyon hasznos pl. közintézményeknél. A gyári beállítás ehhez a funkcióhoz az Off (kikapcsolva).
Fagyvédelmi üzemmód: Ha a helyiség hőmérséklet 5 ºC alá esik, a készülék automatikusan aktiválja a fűtési kimenetet. A szimbólum csak akkor látható, ha az ikon engedélyezve lett a paraméter beállításoknál.
Időprogram: Amikor az időprogram aktiválva van, az átkapcsolás az egyes üzemmódok közt (Komfort és Energiatakarékos üzemmód) automatikusan következik be. Három féle programozási lehetőség van: egyedi napok, 7 napos vagy 5-2 napos. A Komfort vagy Energiatakarékos üzemmódok 15 perces időszakokban állíthatók be a kívánt napokra. A 0:00 … 24:00 órás idősáv grafikus segítséget nyújt az üzemmódok beállításához a kiválasztott nap(ok)nál. Kérjük, nézze át a CB1B1425 számú Kezelési leírás, "Szeretné beállítani saját időprogramját?" fejezetét.
Szabadság üzemmód: Amikor a szabadság üzemmód be van kapcsolva, a Bőrönd szimbólum látható a kijelzőn. A kívánt alapjel (12 ºC) és a szabadságos napok száma beállítható a + és– érintőgombok segítségével.
Paraméterek: Ha szeretné megváltoztatni a szabályozási paramétereket, tegye a következőket:
• Nyomja le a + és – gombokat egyszerre 5 másodpercig
• Engedje fel azokat és a "P01" paraméter látható az alsó szegmensben
• Nyomja meg a + vagy – gombokat a kívánt paraméter kiválasztásához
• Nyomja meg az ok-t t a kívánt paraméter kiválasztásához
• A + vagy – gombbal állítsa be az adott paraméter értékét
• Nyomja meg a ok-t a beállított érték elmentéséhez
• Ugyanígy válassza ki és állítsa be a többi paramétert is
• Nyomja le a mode gombot a paraméterekből történő mentés nélküli kilépéshez, vagy várjon egy kis időt, amíg a program automatikusan kilép

► Karbantartás
A termosztát karbantartás mentes készülék.
