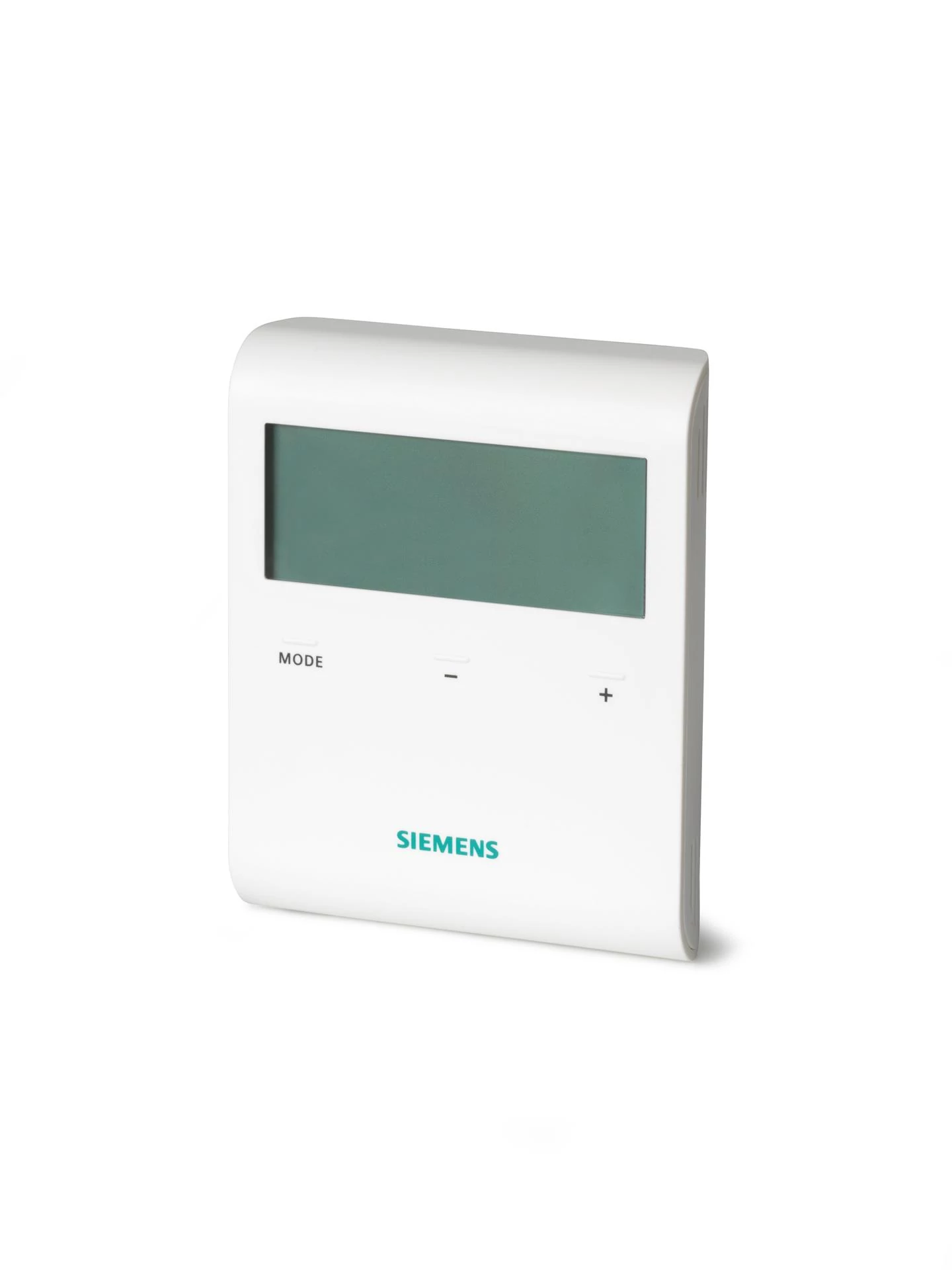

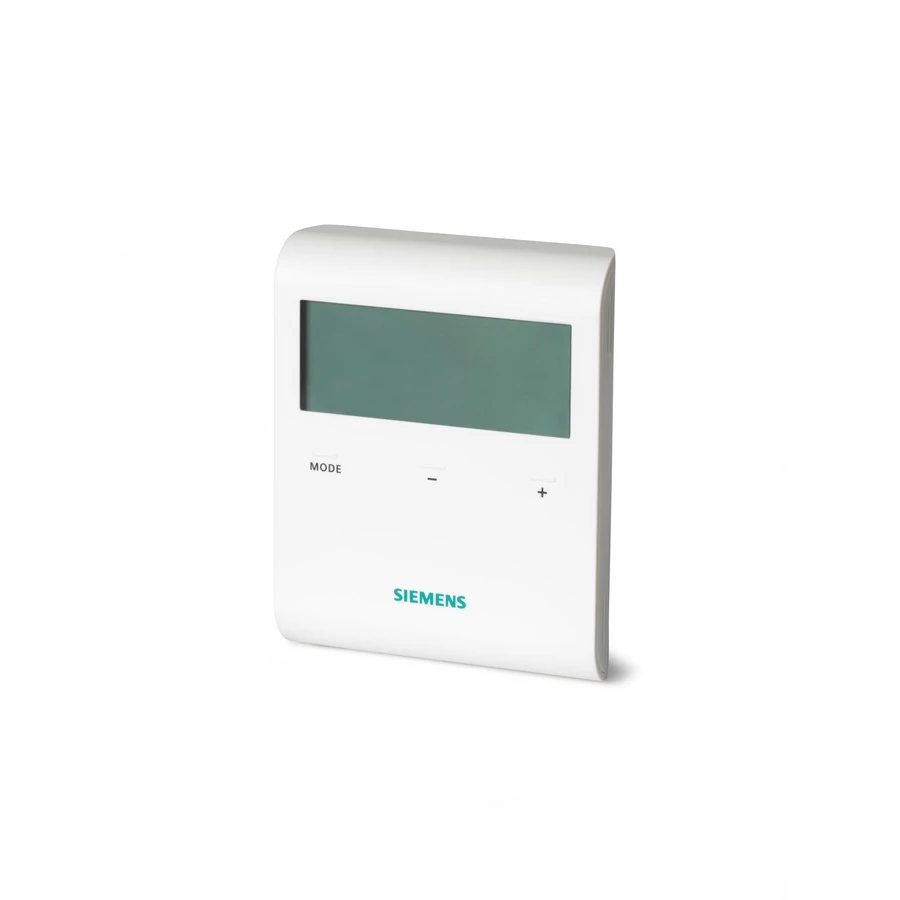

Siemens RDD100.1 Szobatermosztát LCD-vel, elemmel

► Funkciók
• Helyiséghőmérséklet szabályozása a beépített hőmérsékletérzékelő alapján
• Működési mód beállítása az üzemmód választó érintő gombbal
• Az aktuális helyiség hőmérséklet vagy a beállított érték kijelzése °C vagy °F-ben
• Gombzár (manuális)
• Beállított alapjelek zárolása (elállítás elleni védelem)
• Az üzembe helyezési és szabályozási paraméterek gyári értékeinek visszaállítása

Fűtés:
Az elektromos áram következtében fellépő, elkerülhetetlen önfűtési jelenség miatt, minden 3 A-nél nagyobb termosztátra kötött terhelés negatívan befolyásolhatja a szabályozási viselkedést illetve a hőmérséklettartás pontosságát.

► Hőmérséklet szabályozása
Az RDD100.. méri a helyiség hőmérsékletét a beépített érzékelője segítségével, és a beállított hőmérséklettől való eltérés alapján kapcsolójelet továbbít a szabályozott eszközhöz. A kapcsolási különbség 1K.

► Műszaki tartalom
A termosztát két részből áll:
• Egy műanyag termosztát házból, mely tartalmazza az LCD kijelzőt, az elektronikát, a kezelő elemeket valamint a hőmérséklet érzékelőt.
• Egy rögzítéshez szükséges alaplapból
A termosztát háza az alaplapra illeszthető, és egy csavarral rögzíthető.

► Szerelési és beépítési tudnivalók
A szobatermosztátot a helyiség levegőjére jellemző hőmérsékleti ponton kell elhelyezni úgy, hogy olyan zavaró tényezők, mint a közvetlen sugárzás, ajtó vagy függöny takarása, vagy bármi más fűtő vagy hűtő hatás ne ronthassa a hőmérsékletérzékelés pontosságát. Ajánlott szerelési magasság kb. 1.5 m a padló szintjétől.
A termosztátot tiszta és száraz helyre kell szerelni, ahol nem éri közvetlen sugárzás a fűtő/hűtő berendezés felől, és ahol nincs kitéve csepegő vagy fröccsenő víz hatásának.

► Bekötés
Lsd. a termosztáthoz mellékelt M1420 szerelési leírásban.
• Biztosítani kell, hogy a bekötés, a biztosíték kialakítás és a földelés a helyi előírásoknak megfelelően valósuljon meg
• Megfelelő méretű kábelt kell alkalmazni a szelepmozgatók bekötésénél
• Csak AC 24…230 V szelepmozgatókat szabad alkalmazni
• Az AC 230 V hálózati tápfeszültség fázis ágának biztosítani kell egy 10 A-nál nem nagyobb névleges teljesítményű külső biztosítékot vagy megszakítót
• A tápellátást ki kell kötni a készülék alaplapból történő kiszerelésének megkezdése előtt

► Üzembe helyezési tudnivalók
Üzembe helyezés: A tápfeszültség rákapcsolása után a termosztát egy reset-et hajt végre, mely alatt valamennyi LCD szegmens villog, ezzel is jelezve, hogy a folyamat rendben lezajlott. A reset után, a termosztát készen áll az üzembe helyezésre, melyet csak egy megfelelően képzett HVAC szakember végezhet el. A termosztát szabályozási paraméterei beállíthatók a rendszer optimális szabályozhatóságának biztosítása érdekében. Kérjük, ehhez figyelmesen olvassa át a CB1B1420 számú kezelési leírás "Meg szeretné változtatni a paramétereket?" fejezetét.
Hőmérsékletérzékelő kalibrálása: Ha a termosztát által kijelzett hőmérséklet jelentősen eltér a tényleges helyiség hőmérséklettől, a hőmérsékletérzékelőt újra lehet kalibrálni. Ezt a P04 paraméternél lehet elvégezni.
Alapjel értékek és azok zárolása: Azt ajánljuk, hogy nézze át az alapjel tartományokat és az alapjelek zárolási lehetőségét (főleg közületi alkalmazásoknál) a P05…P08 paramétereknél és állítsa be azokat a kívánalmaknak megfelelően, ezzel biztosítva a megfelelő komfortot a maximális energia megtakarítás biztosítás mellett.
Érintőgombok szkennelési rátája: Mivel a termosztát érintőgombos működésű, és mivel célszerű minimalizálni a készülék elem fogyasztását, a P21 paraméternél (0.25 …1.5 másodperc között állítható) a felhasználó ezt igényei szerint beállíthatja. Ez a funkció csak az elemes tápellátású kiviteleknél aktív, és a gyári alapbeállítási érték 1 másodperc. Ez azt jelenti, hogy egy adott idő után, ha a felhasználó nem nyúlt az érintőgombokhoz, a termosztát energiatakarékos módba vált és az érintőgombok 1 másodperces szkennelési rátára állnak át. (Számítások szerint – 4 beavatkozást feltételezve naponta a termosztáton, a beállított 1-másodperces szkennelési ráta 1 éves elem élettartamot prognosztizál. Ha a szekennelési rátát a felhasználó nagyobbra állítja, az elem élettartam is megnő.)
Elemcsere (kizárólag elemes tápellátású kiviteleknél): Ha az elem szimbólum feltűnik a kijelzőn, az elem már majdnem lemerült, és a cseréjét minél előbb el kell végezni. Használjon AAA típusú alkáli elemeket.

► Kezelési tudnivalók
Az RDD100.. Komfort, Energiatakarékos és Fagyvédelmi üzemmódokat kínál. A különbség a Komfort és Energiatakarékos üzemmód között csak az alapjel értéke. Az átváltást a Komfort, Energiatakarékos és Fagyvédelmi üzemmódok között a érintőgomb megnyomásával lehet elvégezni.
Komfort üzemmód: Ha a Komfort üzemmód aktív, a nap szimbólum látszik a kijelzőn. Az alapjel (20 ºC) a + és – érintőgombok megnyomásával állítható be.
Energiatakarékos üzemmód: Ha az Energiatakarékos üzemmód aktív, a hold szimbólum látszik a kijelzőn. Az alap jel (16 ºC) a + és – érintőgombok megnyomásával állítható be.
Fagyvédelmi üzemmód: Ha a helyiség hőmérséklet 5 ºC alá esik, a készülék automatikusan aktiválja a fűtési kimenetet. A szimbólum csak akkor látható, ha az ikon engedélyezve lett a paraméter beállításoknál.

► Karbantartás
A termosztátok karbantartás mentes készülékek.
