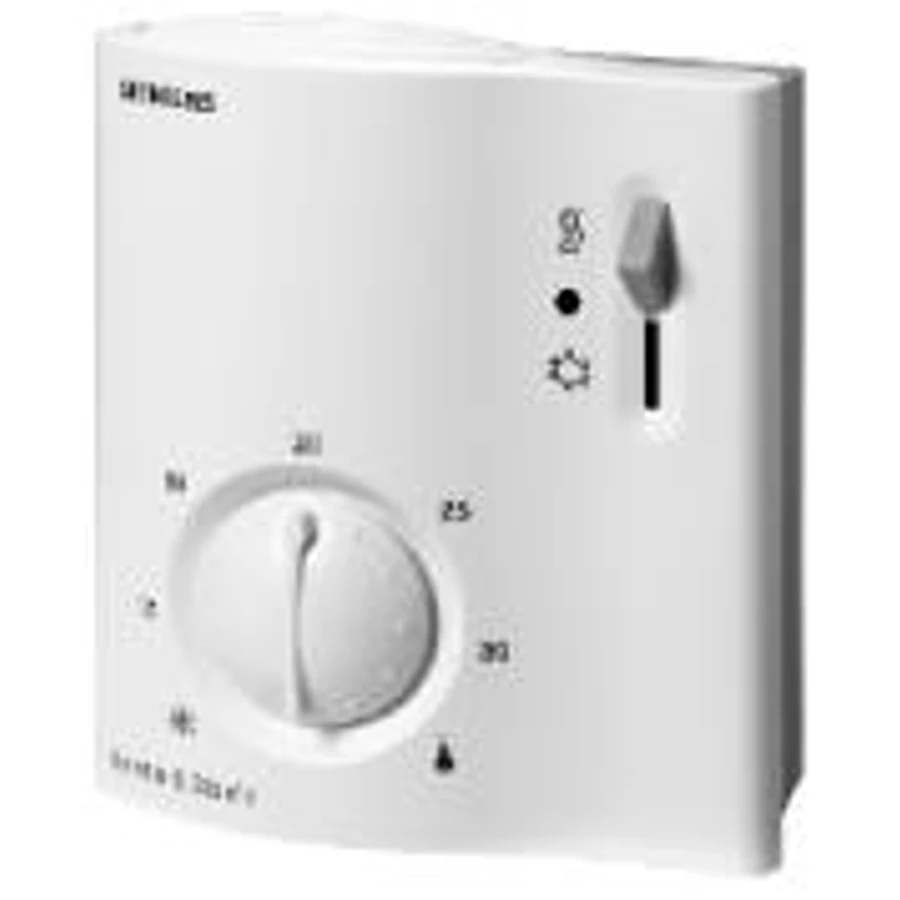

Siemens RCU50.2 Univerzális termosztát, DC 0...10 V kimenettel
Projekt
Csatolt dokumentumok
Leírás
• Fűtési vagy hűtési szekvencia
• Automatikus fűtés/hűtés átkapcsolás (QAH11.1 érzékelővel)
• DC 0...10 V kimenet (max. ±1 mA)
• Működési mód váltó bemenet távvezérléshez
• A hűtési kimenet állítható minimum korlátozása
• Aktív bemenet a hőfok emeléshez
• Normál, energiatakarékos és fagyvédelmi mód
• Manuális fűtés/hűtés átkapcsolás és OFF(KI) állás
• Kimeneti jel jel-inverziója
• Nincs hőfokemelés
• Nincs működési mód váltó bemenet távvezérléshez
• Nincs hűtési kimenet állítható minimum korlátozása
• Nincs fagyvédelem
• Automatikus fűtés/hűtés átkapcsolás (QAH11.1 érzékelővel)
• DC 0...10 V kimenet (max. ±1 mA)
• Működési mód váltó bemenet távvezérléshez
• A hűtési kimenet állítható minimum korlátozása
• Aktív bemenet a hőfok emeléshez
• Normál, energiatakarékos és fagyvédelmi mód
• Manuális fűtés/hűtés átkapcsolás és OFF(KI) állás
• Kimeneti jel jel-inverziója
• Nincs hőfokemelés
• Nincs működési mód váltó bemenet távvezérléshez
• Nincs hűtési kimenet állítható minimum korlátozása
• Nincs fagyvédelem
Hova ajánljuk ezt a termosztátot?
Helyiség-hőmérséklet szabályozása egyedi helyiségekben szellőző- vagy klímarendszerekben, amelyek fűtöttek vagy hűtöttek.
Az RCU50… különösen alkalmas VAV rendszerekkel való használatra, a VAV kompakt szabályozókkal: GLB181.1E / 3 és GDB181.1E / 3.
A készülékek AHU-hőmérséklet-szabályozóként is használhatók szelephajtásokkal, valamint univerzális fűtési és hűtési alkalmazásokhoz DC 0…10 V hajtásokkal.
Az alábbi berendezések vezérléséhez:
• VAV kompakt szabályozók
• Szelepmozgatók
• Légzsalumozgatók
► Műszaki tartalom
A készülék két részből áll:
• Műanyag ház, amely tartalmazza az elektronikát, a működtető elemeket és a beépített helyiség-hőmérséklet-érzékelőt
• Szerelőalap
A ház a szerelőalapba pattintható és rögzíthető.
A szerelőalap viseli a csavaros sorkapcsokat. A DIP-kapcsolók és a potenciométer a készülék hátoldalán találhatók.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A készülék két részből áll:
• Műanyag ház, amely tartalmazza az elektronikát, a működtető elemeket és a beépített helyiség-hőmérséklet-érzékelőt
• Szerelőalap
A ház a szerelőalapba pattintható és rögzíthető.
A szerelőalap viseli a csavaros sorkapcsokat. A DIP-kapcsolók és a potenciométer a készülék hátoldalán találhatók.
Paraméterek
| Működtető feszültség | AC 24 V |
| Energia felhasználás | 6 VA |
| Állítási tartomány | 8…30 °C |
| Analóg kimenetek | Fűtés vagy Hűtés |
| Analóg kimenet, jel | DC 0...10 V |
| Analóg kimenet, áramerősség | 1 mA |
| Rögzítés típusa | Fali szerelés csavarokkal |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 97 x 114 x 43 mm |
| Szín | White (NCS S 0502-G) |
