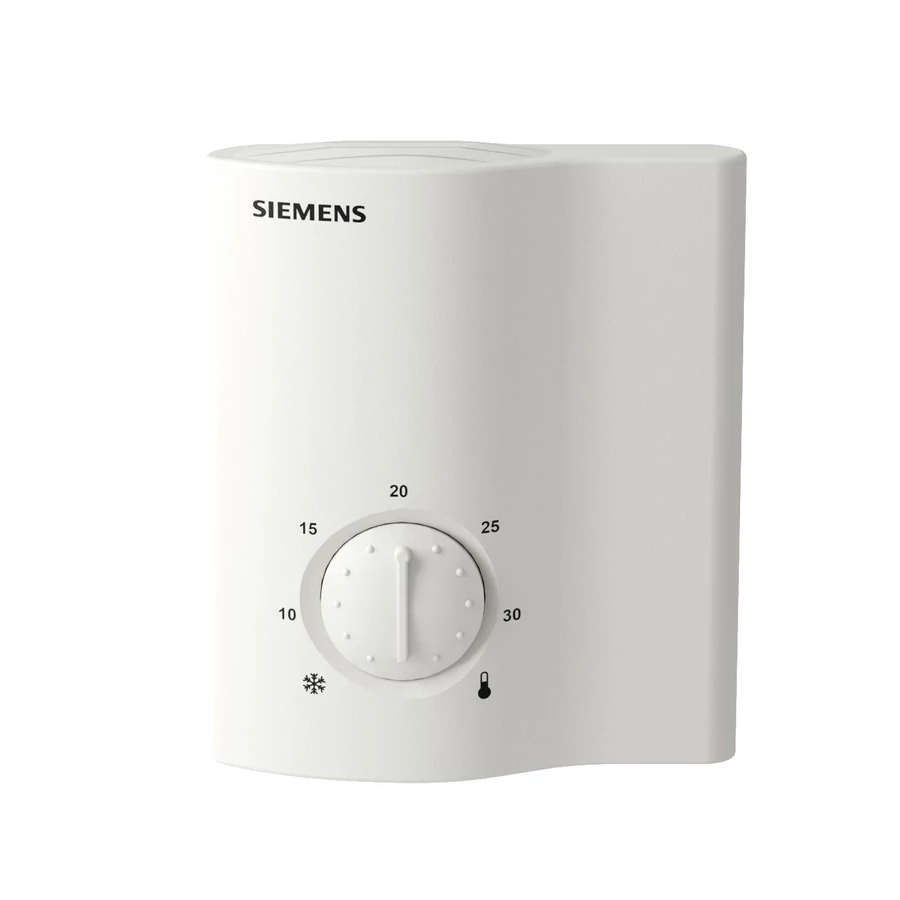

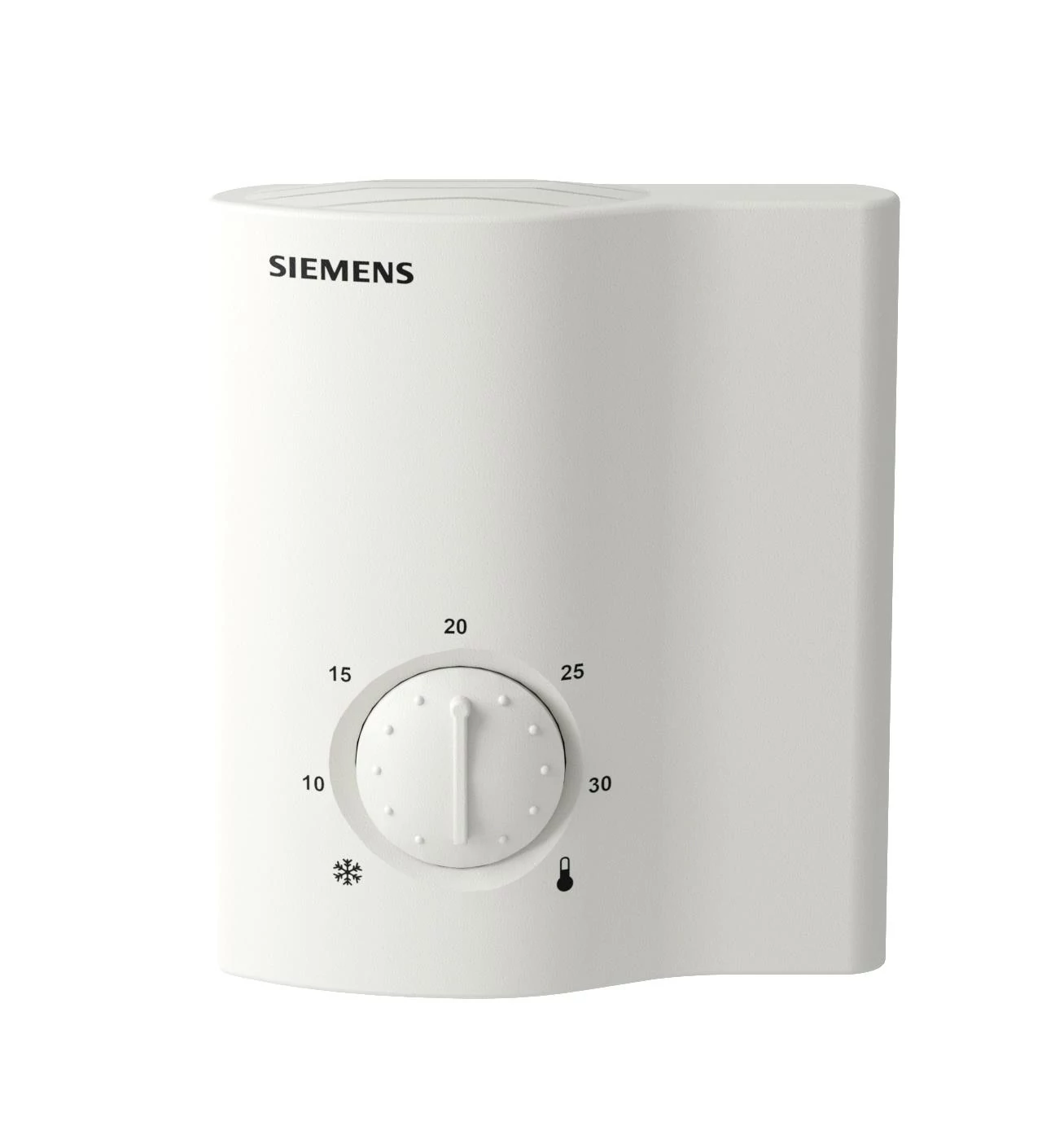

Siemens RCU15 Univerzális helyiséghőmérséklet szabályozó 4-csöves alkalmazásokhoz
Projekt
Csatolt dokumentumok
Leírás
• Fűtési vagy hűtési szekvencia
• Második fűtési szekvencia
• Kiválasztható arányossági sáv (1 K fűtés, 0.5 K hűtés, vagy 4 K fűtés, 2 K hűtés)
• Kiválasztható holt zóna (2 K vagy 5 K)
• Fagyvédelmi funkció
• Szabályozási lehetőség szobahőmérséklet vagy visszatérő léghőmérséklet alapján (QAH11.1 érzékelővel)
• Második fűtési szekvencia
• Kiválasztható arányossági sáv (1 K fűtés, 0.5 K hűtés, vagy 4 K fűtés, 2 K hűtés)
• Kiválasztható holt zóna (2 K vagy 5 K)
• Fagyvédelmi funkció
• Szabályozási lehetőség szobahőmérséklet vagy visszatérő léghőmérséklet alapján (QAH11.1 érzékelővel)
Hova ajánljuk ezt a termosztátot?
Helyiség-hőmérséklet szabályozása egyedi helyiségekben szellőző- vagy klímarendszerekben, amelyek fűtöttek vagy hűtöttek radiátorokkal, hűtőmennyezetekkel stb.
Az alábbi berendezések vezérléséhez:
• Termikus szelepmozgatók
• Zsalumozgatók
► Műszaki tartalom
A készülék két részből áll:
• Műanyag ház, amely tartalmazza az elektronikát, a működtető elemeket és a beépített helyiség-hőmérséklet-érzékelőt
• Szerelőalap
A ház a szerelőalapba pattintható és rögzíthető.
A szerelőalap viseli a csavaros sorkapcsokat. A DIP-kapcsolók a ház hátoldalán találhatók.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A készülék két részből áll:
• Műanyag ház, amely tartalmazza az elektronikát, a működtető elemeket és a beépített helyiség-hőmérséklet-érzékelőt
• Szerelőalap
A ház a szerelőalapba pattintható és rögzíthető.
A szerelőalap viseli a csavaros sorkapcsokat. A DIP-kapcsolók a ház hátoldalán találhatók.
Paraméterek
| Működtető feszültség | AC 24 V |
| Energia felhasználás | 6 VA |
| Állítási tartomány | 8…30 °C |
| Kapcsolási különbség | |
| Fűtés | 1 vagy 4 K |
| Hűtés | 0.5 vagy 2 K |
| Analóg bemenetek, szám | 1 |
| Digitális bemenetek, szám | 1 |
| Digitális bemenet, kontaktus | 3…6 mA, DC 6…15 V |
| Digitlális bemenet, alkalmazás | Éjszakai fűtés csökkentés |
| Triac kimenetek | PWM vagy ON/OFF |
| Triac kimenet, kapcsolási feszültség | AC 24 V |
| Triac kimenet, kapcsolási áramerősség | 0.02...1 A |
| Rögzítés típusa | Fali szerelés csavarokkal |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 97 x 114 x 43 mm |
| Szín | White (NCS S 0502-G) |
