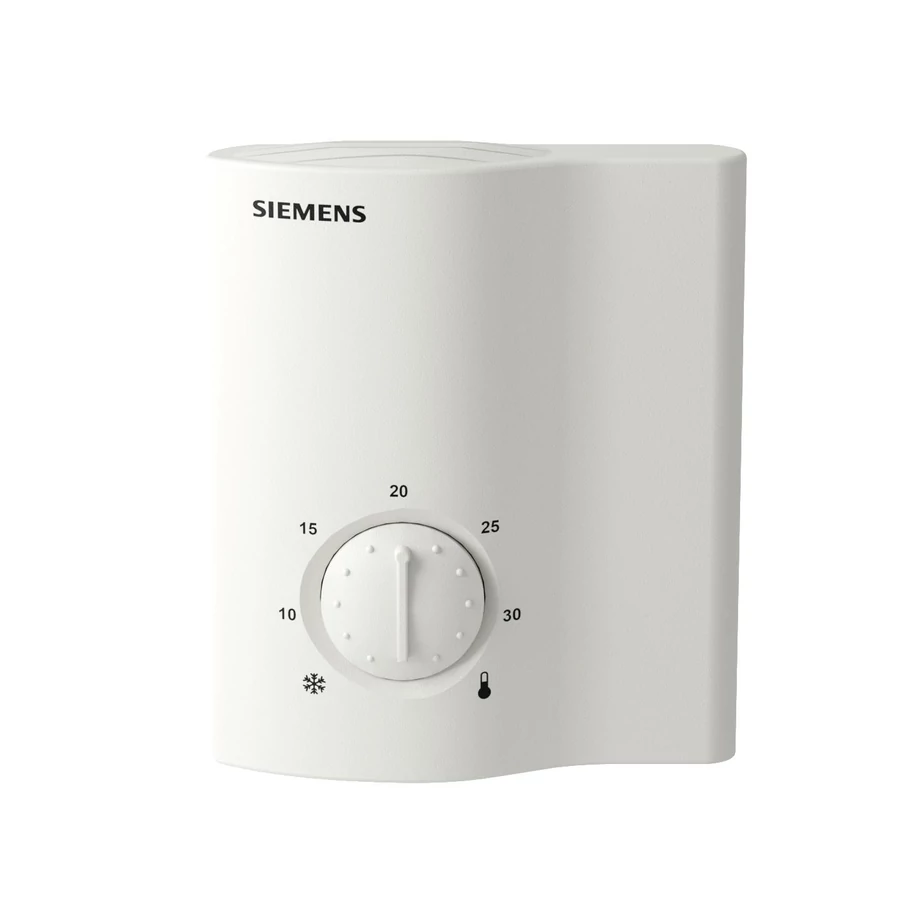

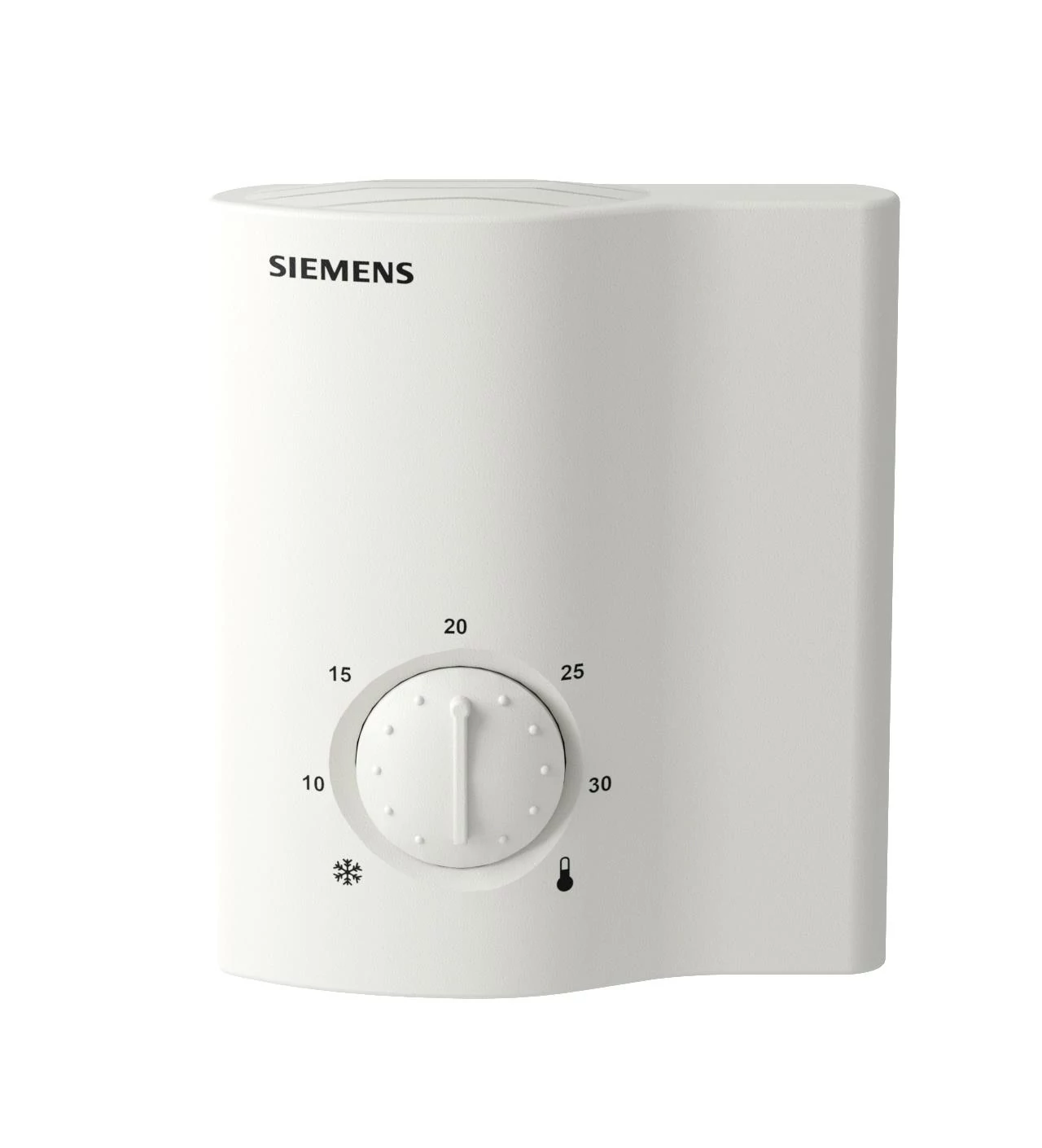

Siemens RCU10 Univerzális termosztát 4-csöves fan-coil alkalmazásokhoz
Projekt
Csatolt dokumentumok
Leírás
• Fűtési és hűtési szekvencia
• Második fűtési szekvencia
• Kiválasztható arányossági sáv (1 K fűtés, 0.5 K hűtés, vagy 4 K fűtés, 2 K hűtés)
• Kiválasztható holt zóna (2 K vagy 5 K)
• Fagyvédelmi funkció
• 2-pont vagy PI szabályozás választható
• Működési módok: normál, energiatakarékos és készenléti üzemmód
• AC 230 V tápfeszültség
• Második fűtési szekvencia
• Kiválasztható arányossági sáv (1 K fűtés, 0.5 K hűtés, vagy 4 K fűtés, 2 K hűtés)
• Kiválasztható holt zóna (2 K vagy 5 K)
• Fagyvédelmi funkció
• 2-pont vagy PI szabályozás választható
• Működési módok: normál, energiatakarékos és készenléti üzemmód
• AC 230 V tápfeszültség
Hova ajánljuk ezt a termosztátot?
Az RCU10 szabályozó helyiséghőmérséklet szabályozására alkalmazható, az alábbi eszközök működtetésével:
• Termoelektromos vagy motoros szelepmozgatók
• Zsalumozgatók
• Elektromos fűtő
► Funkciók
A 7. DIP kapcsolóval választható fűtés-hűtés, vagy 2-fokozatű fűtés
A 7. DIP kapcsolóval választható fűtés-hűtés, vagy 2-fokozatű fűtés
► Pulzus szélesség moduláció (PWM)
Amennyiben az 5. és 6. DIP kapcsolókkal “Pulzus szélesség moduláció“ (PWM) kimeneti jel van kiválasztva, úgy a kimenetek aktív és inaktív periódusai a ciklusidőn belül kerülnek meghatározásra.
A PWM ciklusidő az alábbiak szerint választható:
Fűtés és hűtés ( 7. sz. DIP kapcsoló ON állásban ) Y1 ciklusidő a 8. sz. DIP kapcsolóval 240s, vagy 90s választható. Y2 ciklusidő fix 240s, nem változtatható.
2-fokozatű fűtés ( 7. sz. DIP kapcsoló OFF állásban ) Y1 ciklusidő fix 240s, nem változtatható. Y2 ciklusidő a 8. sz. DIP kapcsolóval 240s, vagy 90s választható.
Megjegyzés: Y1 kimenet (fűtés): amennyiben a kimenetre termoelektromos szelepmozgató van csatlakoztatva az intervallumot állítsa 240s-ra, elektromos fűtő esetén 90s-ra.
Figyelem!: Amennyiben elektromotoros szelepmozgató van a vezérlő kimenetekre csatlakoztatva, az 5. és a 6. sz. DIP kapcsolókat állítsa ON állásba, vagyis 2-pont vezérlőjelre. Elektromotoros szelepmozgatót nem szabad PWM vezérlőjellel működtetni!
Amennyiben az 5. és 6. DIP kapcsolókkal “Pulzus szélesség moduláció“ (PWM) kimeneti jel van kiválasztva, úgy a kimenetek aktív és inaktív periódusai a ciklusidőn belül kerülnek meghatározásra.
A PWM ciklusidő az alábbiak szerint választható:
Fűtés és hűtés ( 7. sz. DIP kapcsoló ON állásban ) Y1 ciklusidő a 8. sz. DIP kapcsolóval 240s, vagy 90s választható. Y2 ciklusidő fix 240s, nem változtatható.
2-fokozatű fűtés ( 7. sz. DIP kapcsoló OFF állásban ) Y1 ciklusidő fix 240s, nem változtatható. Y2 ciklusidő a 8. sz. DIP kapcsolóval 240s, vagy 90s választható.
Megjegyzés: Y1 kimenet (fűtés): amennyiben a kimenetre termoelektromos szelepmozgató van csatlakoztatva az intervallumot állítsa 240s-ra, elektromos fűtő esetén 90s-ra.
Figyelem!: Amennyiben elektromotoros szelepmozgató van a vezérlő kimenetekre csatlakoztatva, az 5. és a 6. sz. DIP kapcsolókat állítsa ON állásba, vagyis 2-pont vezérlőjelre. Elektromotoros szelepmozgatót nem szabad PWM vezérlőjellel működtetni!
► Működési módok
Normál üzemmód: (RCU 10.1) Normál üzemmódban a forgatógombbal beállított hőmérséklet alap jelre szabályoz a készülék.
Készenléti üzemmód: A készenléti üzemmód aktiválható:
• A tolókapcsoló készenléti mód állásra kapcsolásával (RCU10.1)
• D1-GND bemeneten külső kontaktussal, az 1. És a 2. DIP kapcsolók megfelelő beállításaival (lsd. DIP kapcsolók beállítása táblázat)
A készenléti módban, ha 8°C alá süllyed a helyiség hőmérséklet úgy a szabályozó fűtési kimenete aktiválódik, független a forgatógomb állásával.
Energiatakarékos üzemmód: Az energiatakarékos mód aktiválható:
• tolókapcsolóval (RCU10.1).
• D1-GND bemeneten külső kontaktussal, az 1. És a 2. DIP kapcsolók megfelelő beállításaival (lsd. DIP kapcsolók beállítása táblázat)
Energiatakarékos üzemmódban a fűtési alapjel 16 °C, a hűtési alapjel 28 °C, a forgatógomb állásától függetlenül!
Üzemmód váltás: Az üzemmód váltás a D1-GND bemeneten keresztül lehetséges (potenciálmentes kontaktussal!). A bemenet beállításaira az 1. És 2. DIP kapcsoló szolgál, lsd. a DIP kapcsoló beállításai táblázatban.
Normál üzemmód: (RCU 10.1) Normál üzemmódban a forgatógombbal beállított hőmérséklet alap jelre szabályoz a készülék.
Készenléti üzemmód: A készenléti üzemmód aktiválható:
• A tolókapcsoló készenléti mód állásra kapcsolásával (RCU10.1)
• D1-GND bemeneten külső kontaktussal, az 1. És a 2. DIP kapcsolók megfelelő beállításaival (lsd. DIP kapcsolók beállítása táblázat)
A készenléti módban, ha 8°C alá süllyed a helyiség hőmérséklet úgy a szabályozó fűtési kimenete aktiválódik, független a forgatógomb állásával.
Energiatakarékos üzemmód: Az energiatakarékos mód aktiválható:
• tolókapcsolóval (RCU10.1).
• D1-GND bemeneten külső kontaktussal, az 1. És a 2. DIP kapcsolók megfelelő beállításaival (lsd. DIP kapcsolók beállítása táblázat)
Energiatakarékos üzemmódban a fűtési alapjel 16 °C, a hűtési alapjel 28 °C, a forgatógomb állásától függetlenül!
Üzemmód váltás: Az üzemmód váltás a D1-GND bemeneten keresztül lehetséges (potenciálmentes kontaktussal!). A bemenet beállításaira az 1. És 2. DIP kapcsoló szolgál, lsd. a DIP kapcsoló beállításai táblázatban.
► Figyelem AC 230 V!
Csak szakember veheti le a szabályozó előlapját!
Csak szakember veheti le a szabályozó előlapját!
► Telepítés, szerelés, villamos installáció
Telepítésnél a hátlapot szerelje fel először, majd kösse be az elektromos csatlakozásokat az érintésvédelmi előírások betartása mellett, majd rögzítse az előlapot. A szabályozót egyenes falra szerelje a vonatkozó és helyi szabályok és előírások betartása mellett. Amennyiben a szabályozóval egy helyiségben a radiátorokon termosztatikus szelepfejek vannak felszerelve, úgy azokat állítsa teljesen nyitott pozícióba. A kábeleket a legbiztonságosabb szigeteléssel kell ellátni, különös tekintettel a 230V-os kábelekre.
Telepítésnél a hátlapot szerelje fel először, majd kösse be az elektromos csatlakozásokat az érintésvédelmi előírások betartása mellett, majd rögzítse az előlapot. A szabályozót egyenes falra szerelje a vonatkozó és helyi szabályok és előírások betartása mellett. Amennyiben a szabályozóval egy helyiségben a radiátorokon termosztatikus szelepfejek vannak felszerelve, úgy azokat állítsa teljesen nyitott pozícióba. A kábeleket a legbiztonságosabb szigeteléssel kell ellátni, különös tekintettel a 230V-os kábelekre.
► Karbantartás
A helyiséghőmérséklet szabályozó karbantartást nem igényel.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A helyiséghőmérséklet szabályozó karbantartást nem igényel.
Paraméterek
| Működtető feszültség | AC 230 V |
| Energia felhasználás | 6 VA |
| Állítási tartomány | 8…30 °C |
| Kapcsolási különbség | Fűtés 1 vagy 4 K; Hűtés 0.5 vagy 2 K |
| Digitális bemenetek, szám | 1 |
| Digitális bemenet, kontaktus | 3…6 mA, DC 6…15 V |
| Digitális bemenet, alkalmazás | Éjszakai fűtés csökkentés |
| Triac kimenetek | PWM vagy ON/OFF |
| Triac kimenet, kapcsolási feszültség | AC 230 V |
| Triac kimenet, kapcsolási áramerősség | 0.02...1 A |
| Rögzítés típusa | Fali szerelés csavarokkal |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 97 x 114 x 43 mm |
| Szín | White (NCS S 0502-G) |
