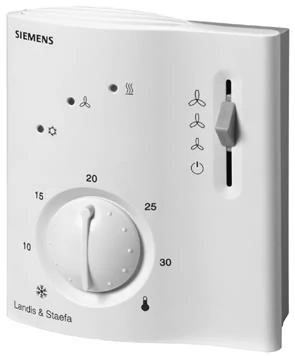

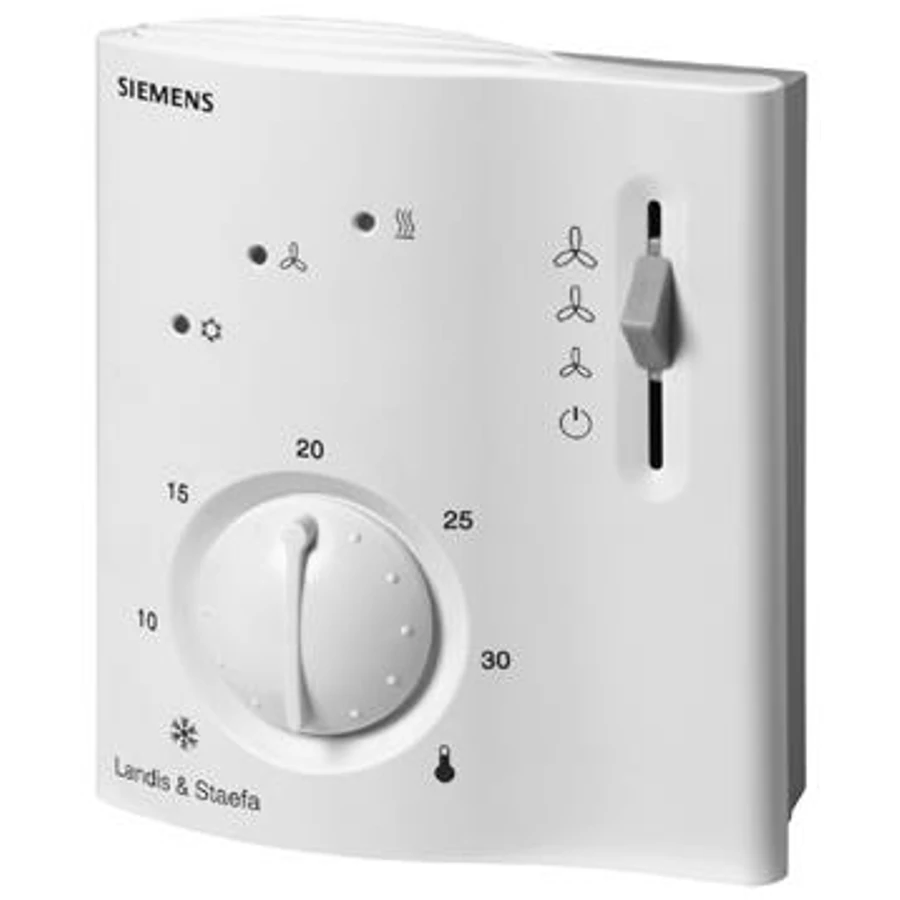

Siemens RCC30 Elektronikus fan-coil termosztát, 4-csöves rendszerhez, 2-pont kimenettel, távállítás
Projekt
Csatolt dokumentumok
Leírás
• Fűtési és hűtési szekvencia
• 2-pont szabályozás
• Működési mód váltó bemenet távvezérléshez
• Kiválasztható kapcsolási különbség (1 K fűtés, 0.5 K hűtés, vagy 4 K fűtés, 2 K hűtés)
• Beállítható holt zóna (2 K vagy 5 K)
• Bemenet visszatérő léghőmérséklet érzékelőnek (QAH11.1)
• Fagyvédelmi üzemmód
• Kimenet 3-fokozatú ventilátornak (0 / I / II / III)
• AC 230 V tápfeszültség
• 2-pont szabályozás
• Működési mód váltó bemenet távvezérléshez
• Kiválasztható kapcsolási különbség (1 K fűtés, 0.5 K hűtés, vagy 4 K fűtés, 2 K hűtés)
• Beállítható holt zóna (2 K vagy 5 K)
• Bemenet visszatérő léghőmérséklet érzékelőnek (QAH11.1)
• Fagyvédelmi üzemmód
• Kimenet 3-fokozatú ventilátornak (0 / I / II / III)
• AC 230 V tápfeszültség
Hova ajánljuk ezt a termosztátot?
Tipikus alkalmazások:
• Olyan önálló helyiségek hőmérsékletének a szabályozására, melyek fűtése- illetve hűtése 4-csöves fan coil berendezésekkel valósul meg.
• Szelepek nyitására vagy zárására
• 3-fokozatú ventilátor kapcsolására.
► Funkciók
A szabályozó a helyiség hőmérsékletét vagy a beépített hőmérsékletérzékelőjével, vagy egy külsőleg csatlakoztatható érzékelővel (QAA32), vagy egy külsőleg csatlakoztatható visszatérő léghőmérséklet érzékelővel (QAH11.1) méri, és fenntartja a beállított hőmérsékleti értéket a 2-pont működésű szelepekre küldött vezérlőjelekkel. A kapcsolási különbség állítható. Ennek értéke 1 vagy 4 K lehet fűtési módban és 0.5 vagy 2 K lehet hűtési módban.
A szabályozó a helyiség hőmérsékletét vagy a beépített hőmérsékletérzékelőjével, vagy egy külsőleg csatlakoztatható érzékelővel (QAA32), vagy egy külsőleg csatlakoztatható visszatérő léghőmérséklet érzékelővel (QAH11.1) méri, és fenntartja a beállított hőmérsékleti értéket a 2-pont működésű szelepekre küldött vezérlőjelekkel. A kapcsolási különbség állítható. Ennek értéke 1 vagy 4 K lehet fűtési módban és 0.5 vagy 2 K lehet hűtési módban.
► Ventilátor működése
A ventilátor fokozatait a Q1, Q2 vagy Q3 kimenetre küldött szabályozójellel kapcsolja.
Ha a “Hőmérsékletfüggő ventilátorszabályozás“ aktív (1-es DIP kapcsoló), akkor a ventilátor be/ki kapcsolása a hőmérséklet függvényében történik, együtt a szeleppel A ventilátor az alábbi esetekben van kikapcsolva:
• a fűtési vagy hűtési szekvencia elhagyásakor, ha a „hőmérsékletfüggő ventilátor szabályozás” funkció aktiválva van, vagy
• készenlét üzemmódba történő manuális váltáskor, amikor a beállítások nem igénylik a fagyvédelmi módot, vagy
• a külső üzemmód váltó kontaktus aktiválásával, ha a rendszer paraméterei nem kívánnak energiatakarékos vagy fagyvédelmi üzemmódot, vagy
• amikor a szabályozó tápellátását megszűntetik.
A ventilátor fokozatait a Q1, Q2 vagy Q3 kimenetre küldött szabályozójellel kapcsolja.
Ha a “Hőmérsékletfüggő ventilátorszabályozás“ aktív (1-es DIP kapcsoló), akkor a ventilátor be/ki kapcsolása a hőmérséklet függvényében történik, együtt a szeleppel A ventilátor az alábbi esetekben van kikapcsolva:
• a fűtési vagy hűtési szekvencia elhagyásakor, ha a „hőmérsékletfüggő ventilátor szabályozás” funkció aktiválva van, vagy
• készenlét üzemmódba történő manuális váltáskor, amikor a beállítások nem igénylik a fagyvédelmi módot, vagy
• a külső üzemmód váltó kontaktus aktiválásával, ha a rendszer paraméterei nem kívánnak energiatakarékos vagy fagyvédelmi üzemmódot, vagy
• amikor a szabályozó tápellátását megszűntetik.
► Fűtési mód
ON: A fűtési szelep az OPEN (nyit) vezérlőjelet az Y11 kimeneten kapja, amikor 1. a mért helyiséghőmérséklet a kapcsolási különbség legalább felével alacsonyabb, mint a beállított alapjel értéke, és 2. a fűtési szelep teljesen zárva van több mint 1 perce.
OFF: A fűtési szelep a CLOSE (zár) vezérlőjelet az Y11 kimeneten kapja, amikor: 1. a mért helyiséghőmérséklet a kapcsolási különbség legalább felével magasabb, mint a beállított alapjel értéke, és 2. a fűtési szelep teljesen nyitva van több mint 1 perce.
ON: A fűtési szelep az OPEN (nyit) vezérlőjelet az Y11 kimeneten kapja, amikor 1. a mért helyiséghőmérséklet a kapcsolási különbség legalább felével alacsonyabb, mint a beállított alapjel értéke, és 2. a fűtési szelep teljesen zárva van több mint 1 perce.
OFF: A fűtési szelep a CLOSE (zár) vezérlőjelet az Y11 kimeneten kapja, amikor: 1. a mért helyiséghőmérséklet a kapcsolási különbség legalább felével magasabb, mint a beállított alapjel értéke, és 2. a fűtési szelep teljesen nyitva van több mint 1 perce.
► Hűtési mód
ON: A hűtési szelep az OPEN (nyit) vezérlőjelet az Y21 kimeneten kapja, amikor 1. a mért helyiséghőmérséklet a kapcsolási különbség legalább felével plusz a holt zóna nagyságával magasabb, mint a beállított alapjel értéke (x ≥ w + xdz + ˝ SDC) és 2. a hűtési szelep teljesen zárva van több mint 1 perce.
OFF: A hűtési szelep az CLOSE (zár) vezérlőjelet az Y21 kimeneten kapja, amikor 1. a mért helyiséghőmérséklet a kapcsolási különbség legalább felével plusz a holt zóna nagyságával alacsonyabb, mint a beállított alapjel értéke (x > w + xdz - ˝ SDC) és 2. a hűtési szelep teljesen nyitva van több mint 1 perce.
ON: A hűtési szelep az OPEN (nyit) vezérlőjelet az Y21 kimeneten kapja, amikor 1. a mért helyiséghőmérséklet a kapcsolási különbség legalább felével plusz a holt zóna nagyságával magasabb, mint a beállított alapjel értéke (x ≥ w + xdz + ˝ SDC) és 2. a hűtési szelep teljesen zárva van több mint 1 perce.
OFF: A hűtési szelep az CLOSE (zár) vezérlőjelet az Y21 kimeneten kapja, amikor 1. a mért helyiséghőmérséklet a kapcsolási különbség legalább felével plusz a holt zóna nagyságával alacsonyabb, mint a beállított alapjel értéke (x > w + xdz - ˝ SDC) és 2. a hűtési szelep teljesen nyitva van több mint 1 perce.
► Visszatérő levegőhőmérséklet
Az RCC30 a hőmérsékletszabályozást vagy a mért helyiséghőmérséklet, vagy a fan-coil visszatérő levegőhőmérséklete alapján végzi el. A működési mód váltása automatikus, ha a termosztáthoz egy QAH11.1 kábel-hőmérsékletérzékelő van csatlakoztatva.
Az RCC30 a hőmérsékletszabályozást vagy a mért helyiséghőmérséklet, vagy a fan-coil visszatérő levegőhőmérséklete alapján végzi el. A működési mód váltása automatikus, ha a termosztáthoz egy QAH11.1 kábel-hőmérsékletérzékelő van csatlakoztatva.
► Energiamegtakarítási funkció
A helyiséghőmérsékleti alapjel értéke korlátozható 1 K-es fokozatokban a minimum és maximum korlátozási funkcióval.
A helyiséghőmérsékleti alapjel értéke korlátozható 1 K-es fokozatokban a minimum és maximum korlátozási funkcióval.
► Működési módok
A következő működési módok alkalmazhatóak
Normál működés: Fűtési vagy hűtési mód automatikus átváltással és manuális ventilátor fokozat kiválasz tással III, II vagy I. Normál módban, a termosztát tartja a beállított hőmérsékletet fűtési módban és hűtési módban, a hőmérsékleti szint az alapjel + holt zóna értéken van biztosítva.
Fagyvédelmi mód: A fagyvédelmi funkció csak akkor aktiválható, ha a 4-es DIP-kapcsoló OFF-ra van állítva. A fagyvédelmi mód aktiválható vagy:
• manuális átkapcsolással standby-ba (készenlétbe)
• külső működési mód váltó kapcsoló aktiválásával, ha a 2-es DIP-kapcsoló OFF-ra van állítva.
Ha a helyiséghőmérséklet 8 °C-alá esik, a szabályozó automatikusan átvált fagyvédelmi módra. Ekkor a fűtési szelep nyit és a ventilátor a beállított sebességgel működik. Ha a működési mód váltó kapcsoló standby állásban van, a ventilátor az I-es fokozatban működik. A hőmérséklet 8 °C-os alapjelre lesz beállítva és az állítást a felhasználó végzi. Ha a fagyvédelmi mód zárolva van (4-es DIP-kapcsoló ON állásban), a standby szintén zárolt, tehát a szabályozó nem kapcsolható standby-ba, csak OFF állásba.
Energiatakarékos mód: Energiatakarékos módban a fűtési alapjel 16 °C, a hűtési alapjel 28 °C, függetlenül az hőmérsékletállító forgatógomb pozíciójától. Ez a mód aktiválódik, ha a D1 bemenetre működési mód váltó jel érkezik, és a 2-es DIP-kapcsoló ON-ra van állítva.
Működési mód váltó kapcsoló: Egy működési mód váltó kapcsoló köthető a D1-GND bemenetre. Ha a kapcsoló zár (ez lehet pl. ablakkontaktus is), a működési mód át fog váltani normálról energiatakarékos módra (amikor a 2-es DIP-kapcsoló ON-állásban van), vagy normálról standby-ra (ha a 2-es DIP-kapcsoló OFF-állásban van). Ha a helyiséghőmérséket 8 °C-alá esik, és a 4-esDIP-kapcsoló OFF-állásban van, a fagyvédelmi mód aktiválódik. A kapcsoló működési jellege (N.C. vagy N.O.) ugyancsak kiválasztható.
A következő működési módok alkalmazhatóak
Normál működés: Fűtési vagy hűtési mód automatikus átváltással és manuális ventilátor fokozat kiválasz tással III, II vagy I. Normál módban, a termosztát tartja a beállított hőmérsékletet fűtési módban és hűtési módban, a hőmérsékleti szint az alapjel + holt zóna értéken van biztosítva.
Fagyvédelmi mód: A fagyvédelmi funkció csak akkor aktiválható, ha a 4-es DIP-kapcsoló OFF-ra van állítva. A fagyvédelmi mód aktiválható vagy:
• manuális átkapcsolással standby-ba (készenlétbe)
• külső működési mód váltó kapcsoló aktiválásával, ha a 2-es DIP-kapcsoló OFF-ra van állítva.
Ha a helyiséghőmérséklet 8 °C-alá esik, a szabályozó automatikusan átvált fagyvédelmi módra. Ekkor a fűtési szelep nyit és a ventilátor a beállított sebességgel működik. Ha a működési mód váltó kapcsoló standby állásban van, a ventilátor az I-es fokozatban működik. A hőmérséklet 8 °C-os alapjelre lesz beállítva és az állítást a felhasználó végzi. Ha a fagyvédelmi mód zárolva van (4-es DIP-kapcsoló ON állásban), a standby szintén zárolt, tehát a szabályozó nem kapcsolható standby-ba, csak OFF állásba.
Energiatakarékos mód: Energiatakarékos módban a fűtési alapjel 16 °C, a hűtési alapjel 28 °C, függetlenül az hőmérsékletállító forgatógomb pozíciójától. Ez a mód aktiválódik, ha a D1 bemenetre működési mód váltó jel érkezik, és a 2-es DIP-kapcsoló ON-ra van állítva.
Működési mód váltó kapcsoló: Egy működési mód váltó kapcsoló köthető a D1-GND bemenetre. Ha a kapcsoló zár (ez lehet pl. ablakkontaktus is), a működési mód át fog váltani normálról energiatakarékos módra (amikor a 2-es DIP-kapcsoló ON-állásban van), vagy normálról standby-ra (ha a 2-es DIP-kapcsoló OFF-állásban van). Ha a helyiséghőmérséket 8 °C-alá esik, és a 4-esDIP-kapcsoló OFF-állásban van, a fagyvédelmi mód aktiválódik. A kapcsoló működési jellege (N.C. vagy N.O.) ugyancsak kiválasztható.
► Műszaki tartalom
Az eszköz 2 részből áll:
• Műanyag ház, mely tartalmazza az elektronikát, a működtető részeket és a beépített helyiséghőmérséklet érzékelőt.
• Alaplap (rögzítéshez)
A burkolat az alaplapra illeszthető és arra ráppattintható. Az alaplap tartalmazza a csatlakozó terminálokat. A DIP kapcsolók a burkolat hátsó oldalán vannak elhelyezve
Az eszköz 2 részből áll:
• Műanyag ház, mely tartalmazza az elektronikát, a működtető részeket és a beépített helyiséghőmérséklet érzékelőt.
• Alaplap (rögzítéshez)
A burkolat az alaplapra illeszthető és arra ráppattintható. Az alaplap tartalmazza a csatlakozó terminálokat. A DIP kapcsolók a burkolat hátsó oldalán vannak elhelyezve
► Szerelés, beépítés, elhelyezés
Szerelés helye: falra, vagy a fan-coil készülék belsejébe. Ne kerüljön lyukba, könyves polcra, függöny mögé, radiátor fölé és ne érje direkt sugárzó hőhatás. Szerelési magasság kb. 1,5m a padlószinttől. A termosztát bekötővezetékét süllyesztett kábelcsatornában célszerű vezetni.
A DIP kapcsolók állásait (1..6) ellenőrizni kell, és a szükséges változtatásokat el kell rajtuk végezni. Amennyiben szükséges az alapjel értékeket korlátozni, az elvégezhető a minimum és maximum korlátozás funkciónál (energia-megtakarítás). A tápfeszültség rákapcsolása után, a termosztát egy reset-et hajt végre. Ez idő alatt a ventilátor-LED villog, így jelezve, hogy a reset megfelelően megtörtént. Ez kb. 3 másodpercig tart. Ez után a termosztát kész a működésre, és a LED abbahagyja a villogást.
• Az alkalmazott kábeleknek meg kell felelni a hálózati feszültségre vonatkozó előírásoknak.
• A B1-M érzékelő bemenet fázissal rendelkezik. Amennyiben a kábelt hosszabbítani kell, úgy olyan kábelt kell használni, ami ennek megfelel.
A termosztát szerelési-beépítési leírással kerül szállításra.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
Szerelés helye: falra, vagy a fan-coil készülék belsejébe. Ne kerüljön lyukba, könyves polcra, függöny mögé, radiátor fölé és ne érje direkt sugárzó hőhatás. Szerelési magasság kb. 1,5m a padlószinttől. A termosztát bekötővezetékét süllyesztett kábelcsatornában célszerű vezetni.
A DIP kapcsolók állásait (1..6) ellenőrizni kell, és a szükséges változtatásokat el kell rajtuk végezni. Amennyiben szükséges az alapjel értékeket korlátozni, az elvégezhető a minimum és maximum korlátozás funkciónál (energia-megtakarítás). A tápfeszültség rákapcsolása után, a termosztát egy reset-et hajt végre. Ez idő alatt a ventilátor-LED villog, így jelezve, hogy a reset megfelelően megtörtént. Ez kb. 3 másodpercig tart. Ez után a termosztát kész a működésre, és a LED abbahagyja a villogást.
• Az alkalmazott kábeleknek meg kell felelni a hálózati feszültségre vonatkozó előírásoknak.
• A B1-M érzékelő bemenet fázissal rendelkezik. Amennyiben a kábelt hosszabbítani kell, úgy olyan kábelt kell használni, ami ennek megfelel.
A termosztát szerelési-beépítési leírással kerül szállításra.
Paraméterek
| Működtető feszültség | AC 230 V |
| Állítási tartomány | 8…30 °C |
| Kapcsolási különbség | Fűtés 1 vagy 4 K; Hűtés 0.5 vagy 2 K |
| Analóg bemenetek, szám | 1 |
| Relé kimenetek | |
| Ventilátor | 3-állású kapcsolás N.O. kontaktussal |
| Szelep | NO kontaktus, nem önbeálló |
| Relé kimenetek száma | 5 |
| Relé kimenet, kapcsolási feszültség | 230 V |
| Relé kimenet, kapcsolási áramerősség | |
| Ventilátor | 0.1…2.6 A |
| Szelep | 0.1…1.3 A |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 96.6 x 114.15 x 42.8 mm |
| Szín | White (NCS S 0502-G) |
