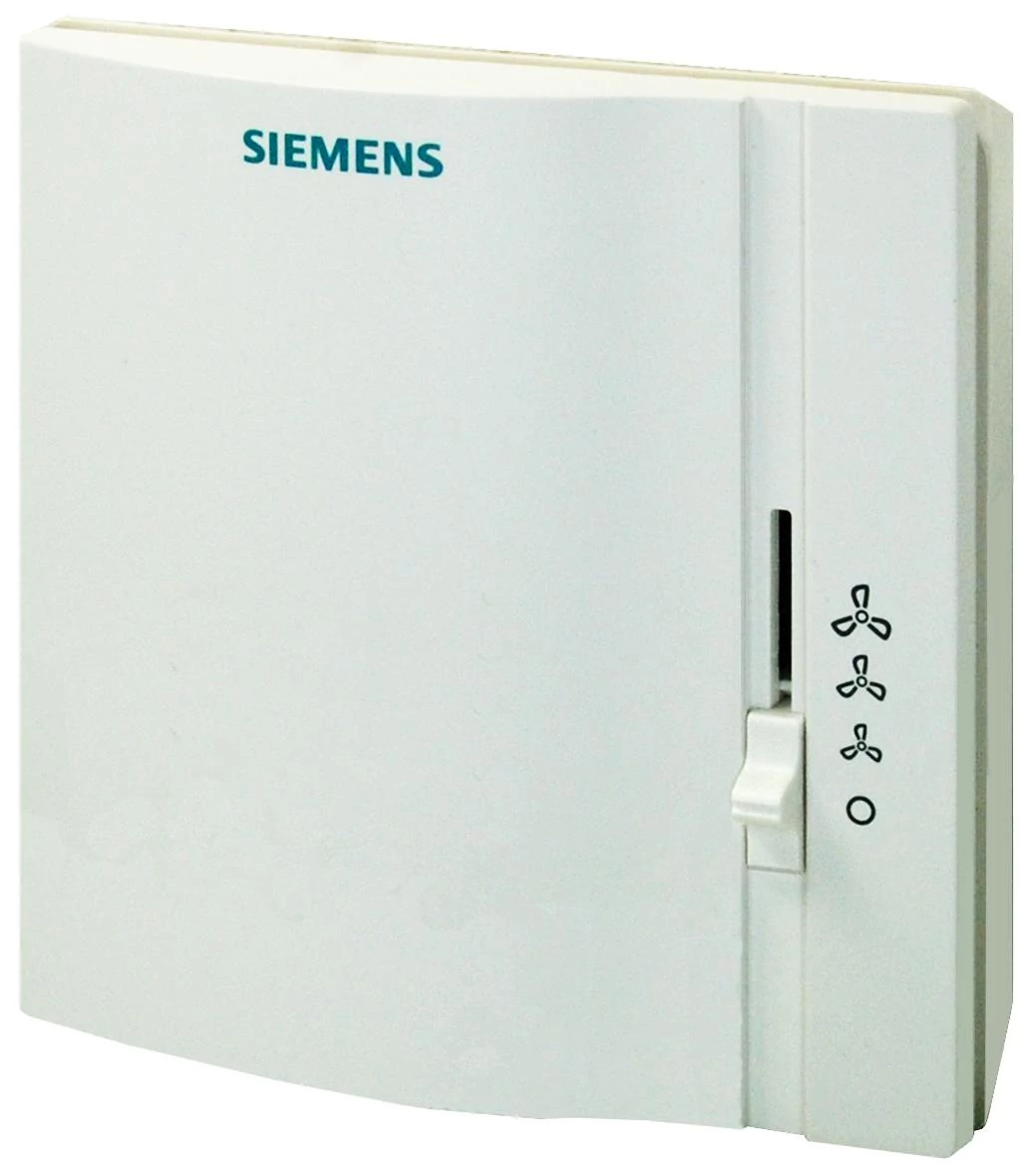

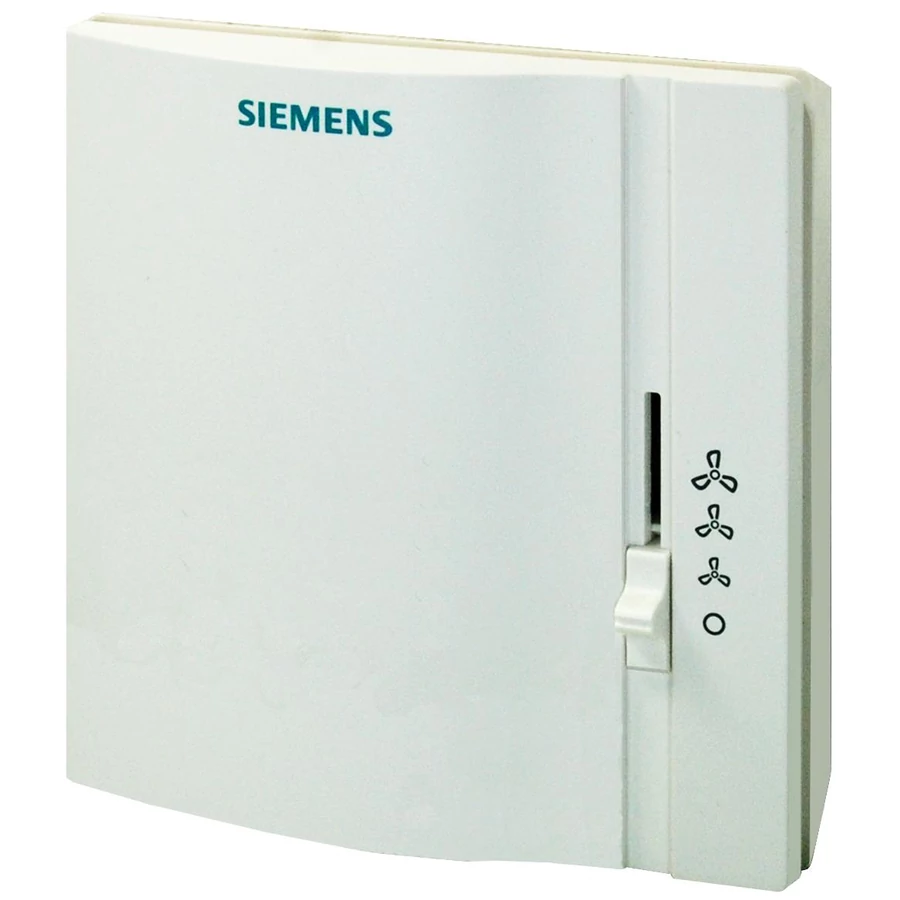

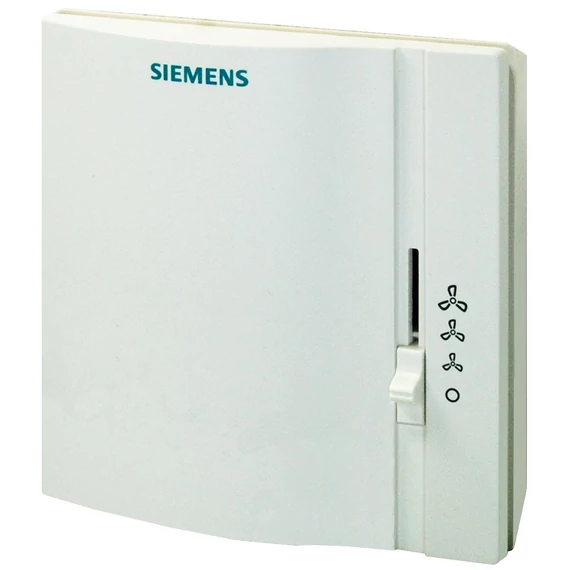

Siemens RAB91 Fokozatkapcsoló 3-fokozatú ventilátorhoz AC 250 V
Projekt
Csatolt dokumentumok
Leírás
• 3 fokozatú ventilátor kapcsolására
Hova ajánljuk ezt a termosztátot?
Az RAB91.. termosztát fűtési- vagy hűtési rendszerek szabályozására használható, a ventilátor fordulatszámának kiválasztására.
Tipikus felhasználások:
• Kereskedelmi épületek
• Lakóépületek
• Kisebb ipari létesítmények
► Megjegyzés
Fűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Fűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
► Mechanikai kialakítás
A készülék egy alaplapból és egy felső fedélből áll.
A ventilátor fordulatszáma egy 4 állású csúszókapcsolóval választható ki (0-I-II-III).
A készülék egy alaplapból és egy felső fedélből áll.
A ventilátor fordulatszáma egy 4 állású csúszókapcsolóval választható ki (0-I-II-III).
► Szerelés, bekötés és üzembehelyezés
A készülék felszerelhető a legtöbb szabványos süllyesztett szerelődobozra, vagy közvetlenül a falra.
A készülék felszerelhető a legtöbb szabványos süllyesztett szerelődobozra, vagy közvetlenül a falra.
► Figyelem AC 250V
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elekt romos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík falfelületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
Nincs belső fázis védelem a betáp vezetékekre külső fogyasztókhoz (Q1, Q2, Q3, Y)
Rövidzár miatti tűz és balesetveszély! A fázisvezeték átmérőjét a helyi előírásoknak megfelelően a beépített túláram védelmi eszközhöz illeszkedően kell kiválasztani.
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elekt romos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík falfelületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
Nincs belső fázis védelem a betáp vezetékekre külső fogyasztókhoz (Q1, Q2, Q3, Y)
Rövidzár miatti tűz és balesetveszély! A fázisvezeték átmérőjét a helyi előírásoknak megfelelően a beépített túláram védelmi eszközhöz illeszkedően kell kiválasztani.
► Karbantartás
A helyiségtermosztát karbantartás mentes készülék.
A helyiségtermosztát karbantartás mentes készülék.
► Műszaki tartalom
A készülék burkolata műanyagból készül.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A készülék burkolata műanyagból készül.
Paraméterek
| Működtető feszültség | AC 230 V |
| Állítási tartomány | 8…30 °C |
| Kapcsolási különbség | 1 K |
| Kapcsolt feszültség | AC 24…250 V |
| Kapcsolt áram | 0.2…6 (2) A |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 96 x 97 x 36 mm |
