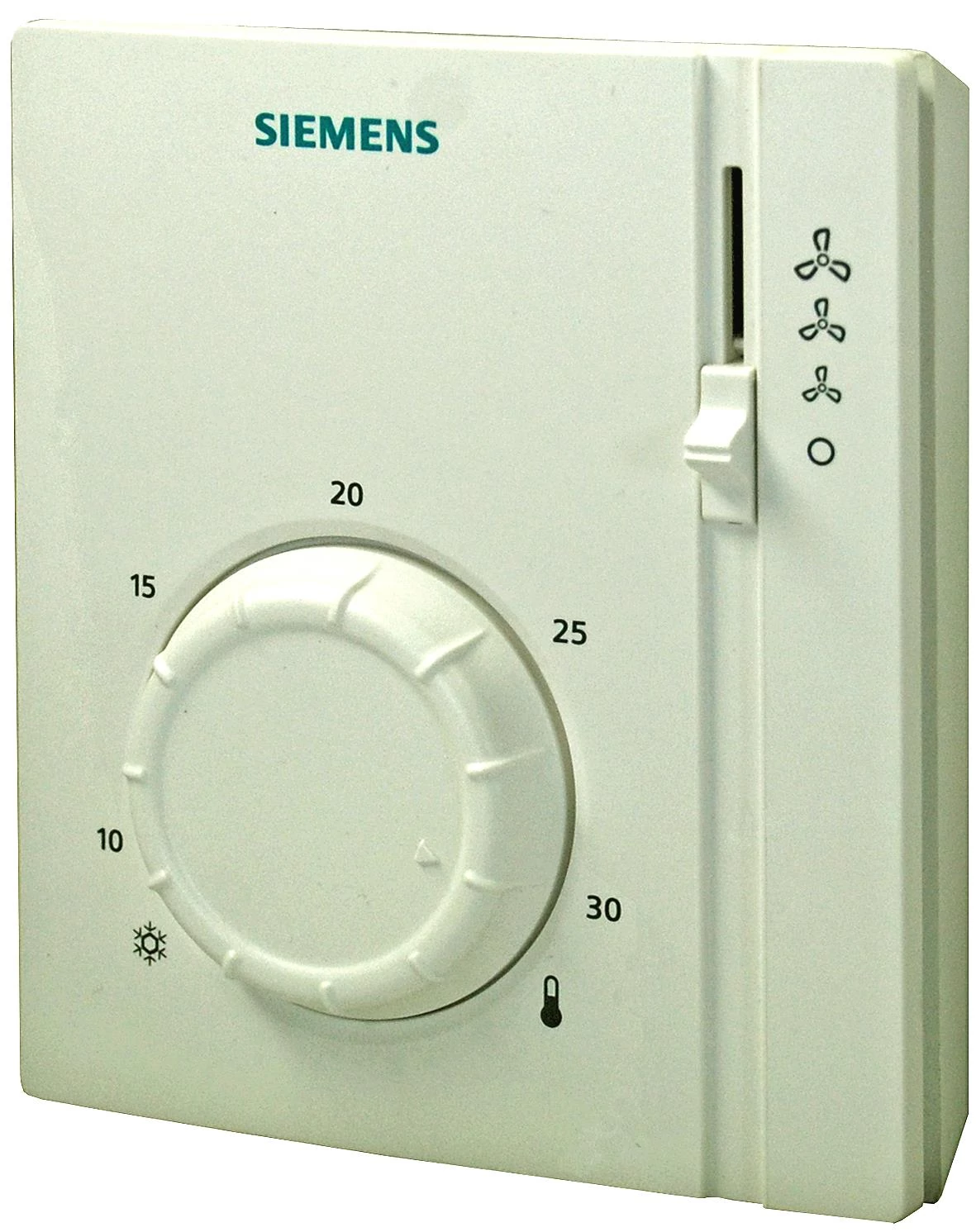

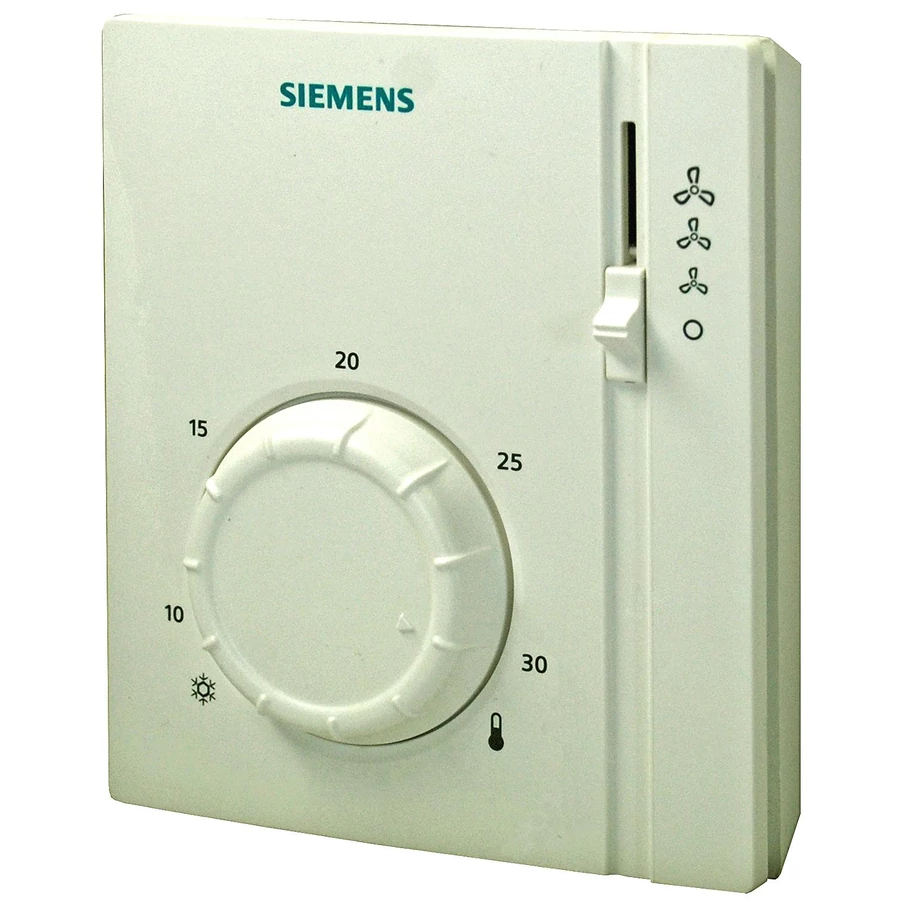

Siemens RAB21 Mechanikus fan-coil termosztát 2-csöves rendszerhez, AC 250 V, külső changeover, szabályozás/szellőzés kapcsolóval

► Funkciók
Fűtés:
Ha a helyiség hőmérséklete a beállított érték alá csökken, a termosztát fűtési kontaktusa zár.
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
Ha a helyiség hőmérséklete a beállított érték fölé emelkedik, a termosztát hűtési kontaktusa zár.
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.

► Ventilátor sebessége
Kétféle módon lehet a ventilátor sebességét szabályozni:
a) Manuálisan, azaz a termosztát 3-fokozatú ventilátor kapcsolójával folyamatos üzemű működtetéssel.
b) Automatikusan átkapcsolva a megfelelő ventilátor sebességre a termosztáton keresztül a működés alatt. Ebben az esetben – üzembehelyezésnél beállítva – a megfelelő termosztát működést egy ún. “jumper”-en kell beállítnai.
Az RAB21 és RAB21.1 nyomtatott áramkörén elhelyezett “jumper” háromféle állásban lehet.
Jumper SR1 - Beállított ventilátor sebesség folyamatos működéssel
Jumper SR2 - A ventilátor a hűtési szeleppel együtt kerül bekapcsolásra
Jumper SR3 - A ventilátor a fűtési szeleppel együtt kerül bekapcsolásra

► Szellőzés
Ha a szellőzés funkció van kiválasztva (csak RAB21.1) a készülék előlapján található tolókapcsolóval, a fűtési- és hűtési kontaktusok nyitva vannak és csak a ventilátor működik a kiválasztott sebességgel.

► Átváltás
Szükség esetén, a fűtés- vagy hűtés mód külső eszközzel váltható át (termosztát).

► Beállítások
A kívánt helyiséghőmérsékleti alapjel a készülék előlapján található forgató gombbal állítható be. A hőmérséklet állítási tartomány mechanikusan korlátozható, a burkolat alatt található korlátozó csipeszek használatával.

► Szerelés, bekötés és üzembehelyezés
A termosztátot a helyiség azon pontjára kell felszerelni, ahol a helyiség hőmérsékletének mérése a lehető legpontosabban végezhető el, elkerülve olyan nem kívánatos zavaró hatásokat, mint a közvetlen napsugárzás, vagy más fűtő/hűtő hőforrás hatását. A szerelési magasság kb. 1.5 m-re a padló szintjétől legyen.
A termosztát valamennyi járatos fali szerelő dobozra rászerelhető, illetve közvetlenül a falra rögzíthető.

► Figyelem AC 250V
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elektromos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík falfelületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
Nincs belső fázis védelem a betáp vezetékekre külső fogyasztókhoz (Q1, Q2, Q3, Y) Rövidzár miatti tűz és balesetveszély! A fázisvezeték átmérőjét a helyi előírásoknak megfelelően a beépített túláram védelmi eszközhöz illeszkedően kell kiválasztani.

► Karbantartás
A helyiségtermosztát karbantartás mentes készülék.

► Műszaki tartalom
A diafragma (érzékelő) környezetbarát gázzal van töltve. A készülék burkolata műanyagból készül.
