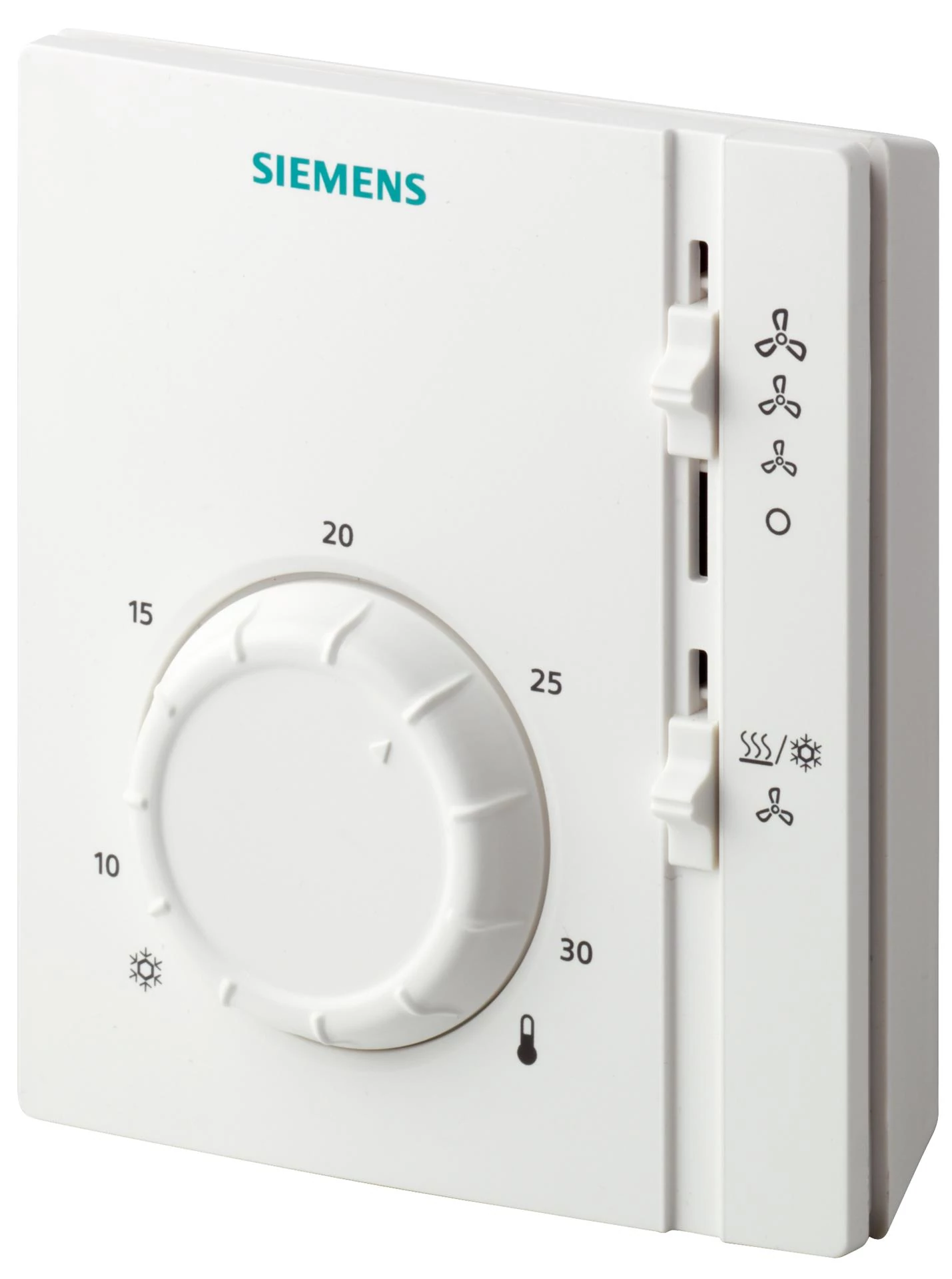

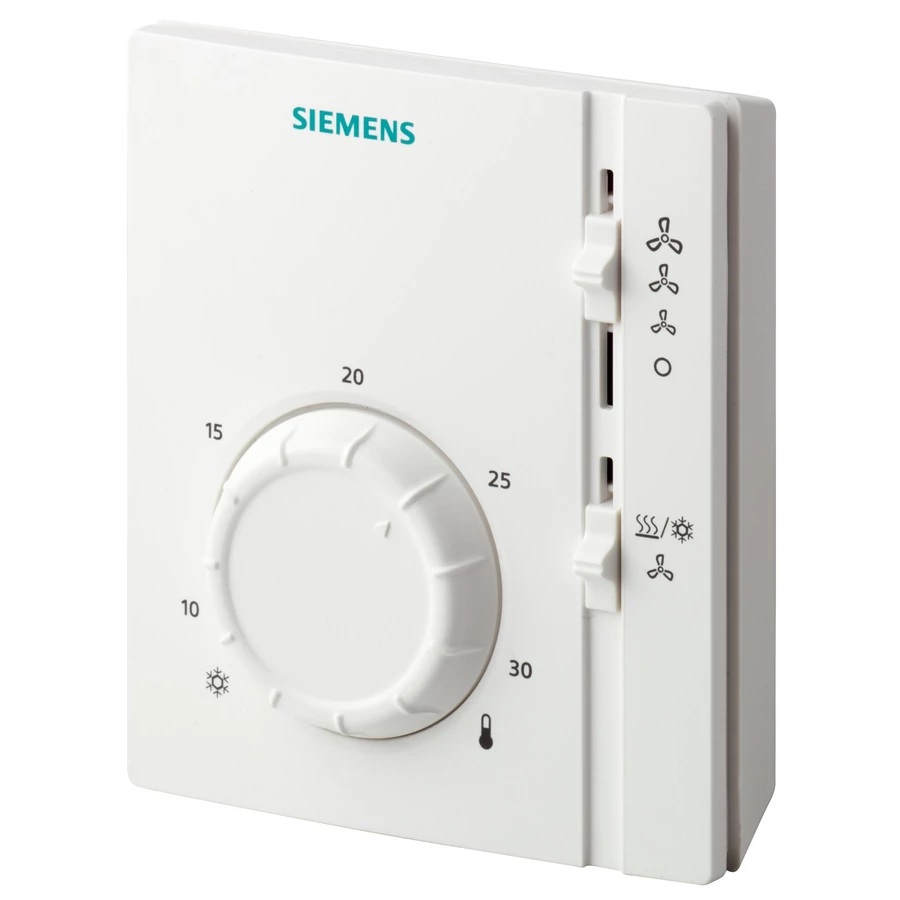

Siemens RAB11.1 Mechanikus fan-coil termosztát 2-csöves rendszerhez, AC 250 V, hűtés/szellőzés/fűtés kapcsolóval, 3-fokozatú kézi ventilátor kapcsolóval
Projekt
Csatolt dokumentumok
Leírás
• Fűtés vagy hűtés
• Alapjel beállítás gombbal
• Fűtés/Ki/Hűtés kapcsoló
• Helyiségtermosztát manuális fűtés/hűtés üzemmód átváltással és ventilátor kapcsolóval
• 2-pont szabályozás
• Manuális 3-fokozatú ventilátor kapcsoló
• Kapcsolási feszültség AC 24…250 V
• ON/OFF szabályozó kimenet
• Gáz-töltetű diafragma (érzékelő)
• Kézi vagy automatikus ventilátor szabályozás párhuzamosan a szeleppel, beállítható a készülék belsejében
• További kapcsoló állás a szellőzési módhoz (fűtés és hűtés inaktív)
• Alapjel beállítás gombbal
• Fűtés/Ki/Hűtés kapcsoló
• Helyiségtermosztát manuális fűtés/hűtés üzemmód átváltással és ventilátor kapcsolóval
• 2-pont szabályozás
• Manuális 3-fokozatú ventilátor kapcsoló
• Kapcsolási feszültség AC 24…250 V
• ON/OFF szabályozó kimenet
• Gáz-töltetű diafragma (érzékelő)
• Kézi vagy automatikus ventilátor szabályozás párhuzamosan a szeleppel, beállítható a készülék belsejében
• További kapcsoló állás a szellőzési módhoz (fűtés és hűtés inaktív)
Hova ajánljuk ezt a termosztátot?
Az RAB11.. helyiségtermosztát fűtési- vagy hűtési rendszerek szabályozására használható, adott helyiség hőmérsékletének beállított értéken való tartásához.
Tipikus felhasználások:
• Közületi épületek
• Lakóépületek
• Kisebb ipari létesítmények
Az alábbi készülékekkel összekapcsolva:
− zónaszelepek
− termikus szelepek
− ventilátorok
► Funkciók
Fűtés:
Ha a helyiség hőmérséklete a beállított érték alá csökken, a termosztát fűtési kontaktusa zár.
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
Ha a helyiség hőmérséklete a beállított érték fölé emelkedik, a termosztát hűtési kontaktusa zár.
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Fűtés:
Ha a helyiség hőmérséklete a beállított érték alá csökken, a termosztát fűtési kontaktusa zár.
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
Ha a helyiség hőmérséklete a beállított érték fölé emelkedik, a termosztát hűtési kontaktusa zár.
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
► Ventilátor sebessége
Kétféle módon lehet a ventilátor sebességét szabályozni:
a) Manuálisan, azaz a termosztát 3-fokozatú ventilátor kapcsolójával folyamatos üzemű működtetéssel (RAB11 és RAB11.1).
b) Automatikusan átkapcsolva a megfelelő ventilátor sebességre a termosztáton keresztül a működés alatt. Ebben az esetben – üzembehelyezésnél beállítva – a megfelelő termosztát működést egy ún. “jumper”-en kell beállítani.
Az RAB11 és RAB11.1 nyomtatott áramkörén elhelyezett “jumper” kétféle állásban lehet.
Jumper SR1 - Beállított ventilátor sebesség folyamatos működéssel
Jumper SR2 - A ventilátor a szeleppel együtt kerül bekapcsolásra
Kétféle módon lehet a ventilátor sebességét szabályozni:
a) Manuálisan, azaz a termosztát 3-fokozatú ventilátor kapcsolójával folyamatos üzemű működtetéssel (RAB11 és RAB11.1).
b) Automatikusan átkapcsolva a megfelelő ventilátor sebességre a termosztáton keresztül a működés alatt. Ebben az esetben – üzembehelyezésnél beállítva – a megfelelő termosztát működést egy ún. “jumper”-en kell beállítani.
Az RAB11 és RAB11.1 nyomtatott áramkörén elhelyezett “jumper” kétféle állásban lehet.
Jumper SR1 - Beállított ventilátor sebesség folyamatos működéssel
Jumper SR2 - A ventilátor a szeleppel együtt kerül bekapcsolásra
► Szellőzés
Ha a szellőzés funkció van kiválasztva (csak RAB11.1) a készülék előlapján található tolókapcsolóval, a fűtési- és hűtési kontaktusok nyitva vannak és csak a ventilátor működik a kiválasztott sebességgel.
Ha a szellőzés funkció van kiválasztva (csak RAB11.1) a készülék előlapján található tolókapcsolóval, a fűtési- és hűtési kontaktusok nyitva vannak és csak a ventilátor működik a kiválasztott sebességgel.
► Átváltás
A fűtési és hűtési üzemmód a készülék előlapján található tolókapcsolóval választható ki (RAB11...)
A fűtési és hűtési üzemmód a készülék előlapján található tolókapcsolóval választható ki (RAB11...)
► Beállítások
A kívánt helyiséghőmérsékleti alapjel a készülék előlapján található forgató gombbal állítható be. A hőmérséklet állítási tartomány mechanikusan korlátozható, a burkolat alatt található korlátozó csipeszek használatával.
A kívánt helyiséghőmérsékleti alapjel a készülék előlapján található forgató gombbal állítható be. A hőmérséklet állítási tartomány mechanikusan korlátozható, a burkolat alatt található korlátozó csipeszek használatával.
► Szerelés, bekötés és üzembehelyezés
A termosztátot a helyiség azon pontjára kell felszerelni, ahol a helyiség hőmérsékletének mérése a lehető legpontosabban végezhető el, elkerülve olyan nem kívánatos zavaró hatásokat, mint a közvetlen napsugárzás, vagy más fűtő/hűtő hőforrás hatását. A szerelési magasság kb. 1.5 m-re a padló szintjétől legyen.
A termosztát valamennyi járatos fali szerelő dobozra rászerelhető, illetve közvetlenül a falra rögzíthető.
A termosztátot a helyiség azon pontjára kell felszerelni, ahol a helyiség hőmérsékletének mérése a lehető legpontosabban végezhető el, elkerülve olyan nem kívánatos zavaró hatásokat, mint a közvetlen napsugárzás, vagy más fűtő/hűtő hőforrás hatását. A szerelési magasság kb. 1.5 m-re a padló szintjétől legyen.
A termosztát valamennyi járatos fali szerelő dobozra rászerelhető, illetve közvetlenül a falra rögzíthető.
► Figyelem AC 250V
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elektromos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík falfelületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
Nincs belső fázis védelem a betáp vezetékekre külső fogyasztókhoz (Q1, Q2, Q3, Y)
Rövidzár miatti tűz és balesetveszély! A fázisvezeték átmérőjét a helyi előírásoknak megfelelően a beépített túláram védelmi eszközhöz illeszkedően kell kiválasztani.
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elektromos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík falfelületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
Nincs belső fázis védelem a betáp vezetékekre külső fogyasztókhoz (Q1, Q2, Q3, Y)
Rövidzár miatti tűz és balesetveszély! A fázisvezeték átmérőjét a helyi előírásoknak megfelelően a beépített túláram védelmi eszközhöz illeszkedően kell kiválasztani.
► Karbantartás
A helyiségtermosztát karbantartás mentes készülék.
A helyiségtermosztát karbantartás mentes készülék.
► Műszaki tartalom
A diafragma (érzékelő) környezetbarát gázzal van töltve. A készülék burkolata műanyagból készül.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A diafragma (érzékelő) környezetbarát gázzal van töltve. A készülék burkolata műanyagból készül.
Paraméterek
| Működtető feszültség | AC 230 V |
| Állítási tartomány | 8…30 °C |
| Sensing element | Bimetall |
| Csatlakozó kábel | 4-wire |
| Kapcsolási különbség | 1 K |
| Digitális kimenet, kapcsolt feszültség | 250 V |
| Digital output, switching current | 6 A |
| Relé kimenetek száma | 1 |
| Kapcsolt feszültség | AC24…250 V |
| Kapcsolt áram | 0.2…6 (2) A |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 99 x 110 x 35.3 mm |
