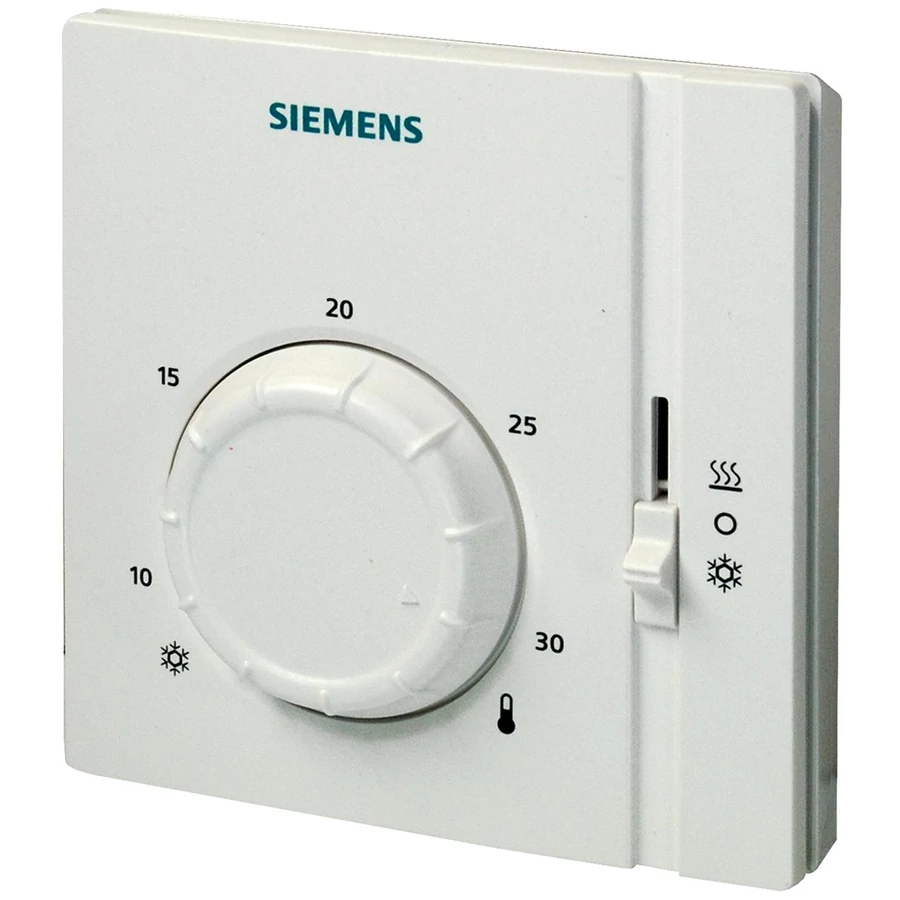

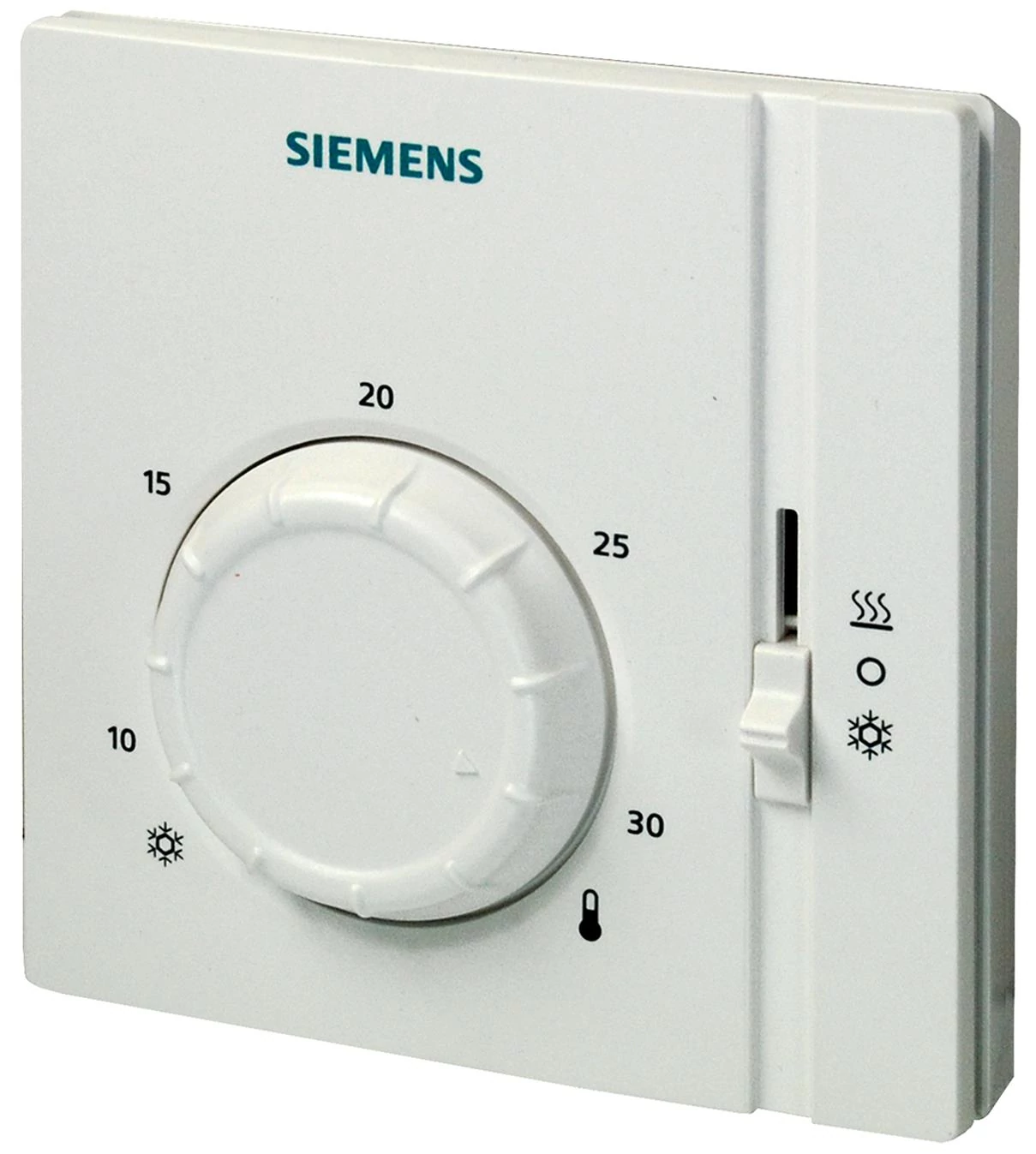

Siemens RAA41 Elektromechanikus szobatermosztát fűtés/ki/hűtés kapcsolóval, 1 kimenet
Projekt
Csatolt dokumentumok
Leírás
• 2-pont szabályozás
• Kézi üzemmód kapcsoló Fűtés / OFF / Hűtés állással
• Fűtés / ki / hűtés kapcsoló
• Kézi üzemmód kapcsoló Fűtés / OFF / Hűtés állással
• Fűtés / ki / hűtés kapcsoló
- Gáz-töltetű diafragma (érzékelő)
- Fűtés vagy hűtés
- Alapjel beállítás gombbal
Hova ajánljuk ezt a termosztátot?
Az RAA41.. helyiségtermosztát fűtés vagy hűtés szabályozására használható, adott helyiség hőmérsékletének beállított értéken való tartásához.
Tipikus felhasználások:
· Lakóépületek
· Kisebb közösségi épületek
Az alábbi készülékekkel összekapcsolva:
- zónaszelepek
- termikus szelepek
► Funkciók
A készülék előlapján található a három állású üzemmód választó kapcsoló Fűtés / OFF (KI) / Hűtés állásokkal. OFF állásban, a beérkező feszültség fizikailag le van választva a kimeneti feszültségtől.
Fűtés:
Ha a helyiség hőmérséklete a beállított érték alá csökken, a fűtési kontaktus zár (a hűtési kontaktus nyit). Ha a helyiség hőmérséklete a beállított hőmérsékleti érték fölé emelkedik, a fűtési kontaktus nyit és a hűtési kontaktus zár de továbbra is inaktív marad, mivel az üzemmód választó "Fűtés" állásban van.
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
A működés fordítottan zajlik le.
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
A készülék előlapján található a három állású üzemmód választó kapcsoló Fűtés / OFF (KI) / Hűtés állásokkal. OFF állásban, a beérkező feszültség fizikailag le van választva a kimeneti feszültségtől.
Fűtés:
Ha a helyiség hőmérséklete a beállított érték alá csökken, a fűtési kontaktus zár (a hűtési kontaktus nyit). Ha a helyiség hőmérséklete a beállított hőmérsékleti érték fölé emelkedik, a fűtési kontaktus nyit és a hűtési kontaktus zár de továbbra is inaktív marad, mivel az üzemmód választó "Fűtés" állásban van.
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
A működés fordítottan zajlik le.
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
► Beállítások
A kívánt helyiséghőmérsékleti alapjel a készülék előlapján található forgató gombbal állítható be. A hőmérséklet állítási tartomány mechanikusan korlátozható, a burkolat alatt található korlátozó csipeszek használatával.
A kívánt helyiséghőmérsékleti alapjel a készülék előlapján található forgató gombbal állítható be. A hőmérséklet állítási tartomány mechanikusan korlátozható, a burkolat alatt található korlátozó csipeszek használatával.
► Szerelés, bekötés, üzembehelyezés
A termosztátot a helyiség azon pontjára kell felszerelni, ahol a helyiség hőmérsékletének mérése a lehető legpontosabban végezhető el, elkerülve olyan nem kívánatos zavaró hatásokat, mint a közvetlen napsugárzás, vagy más fűtő/hűtő hőforrás hatását. A szerelési magasság kb. 1.5 m-re a padló szintjétől legyen.
A termosztát valamennyi járatos fali szerelő dobozra rászerelhető, illetve közvetlenül a falra rögzíthető.
A termosztátot a helyiség azon pontjára kell felszerelni, ahol a helyiség hőmérsékletének mérése a lehető legpontosabban végezhető el, elkerülve olyan nem kívánatos zavaró hatásokat, mint a közvetlen napsugárzás, vagy más fűtő/hűtő hőforrás hatását. A szerelési magasság kb. 1.5 m-re a padló szintjétől legyen.
A termosztát valamennyi járatos fali szerelő dobozra rászerelhető, illetve közvetlenül a falra rögzíthető.
► Figyelem AC 250 V
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elektromos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík felületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
Nincs belső fázis védelem a betáp fázishoz külső eszközök védelmére (Y) Rövidzár bekövetkezésekor tűz és sérülés veszélye állhat fenn! · A vezeték keresztmetszeteknek a helyi előírásoknak és az alkalmazott túláram védelem szintjének megfelelően méretezettnek kell lennie.
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elektromos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík felületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
Nincs belső fázis védelem a betáp fázishoz külső eszközök védelmére (Y) Rövidzár bekövetkezésekor tűz és sérülés veszélye állhat fenn! · A vezeték keresztmetszeteknek a helyi előírásoknak és az alkalmazott túláram védelem szintjének megfelelően méretezettnek kell lennie.
► Karbantartás
A helyiségtermosztát karbantartás mentes készülék.
A helyiségtermosztát karbantartás mentes készülék.
► Műszaki tartalom
A diafragma (érzékelő) környezetbarát gázzal van töltve. A készülék burkolata műanyagból készül.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A diafragma (érzékelő) környezetbarát gázzal van töltve. A készülék burkolata műanyagból készül.
Paraméterek
| Állítási tartomány | 8…30 °C |
| Csatlakozó kábel | 2-wire |
| Kapcsolási különbség | Heating:1 K |
| Digital output, switching current | 6 A |
| Relé kimenetek | Change-over contact |
| Relé kimenetek száma | 1 |
| Relé kimenet, kapcsolási feszültség | 250 V |
| Kapcsolt feszültség | AC 24…250 V |
| Kapcsolt áram | 0.2…6 (2) A |
| Rögzítés típusa | Falra szerelendő csavarokkal |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 98 x 97 x 35.3 mm |
| Szín | Light white |
