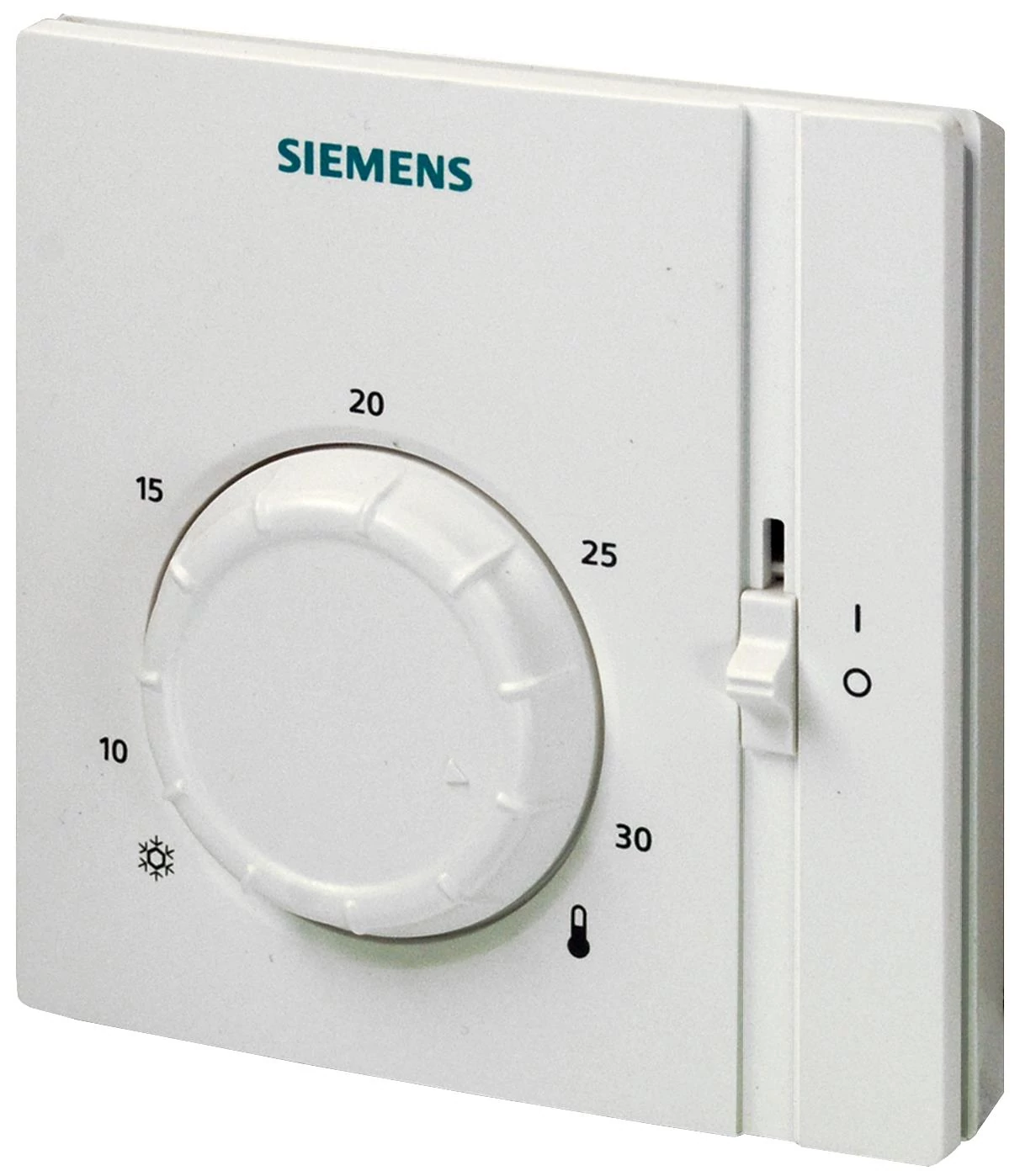

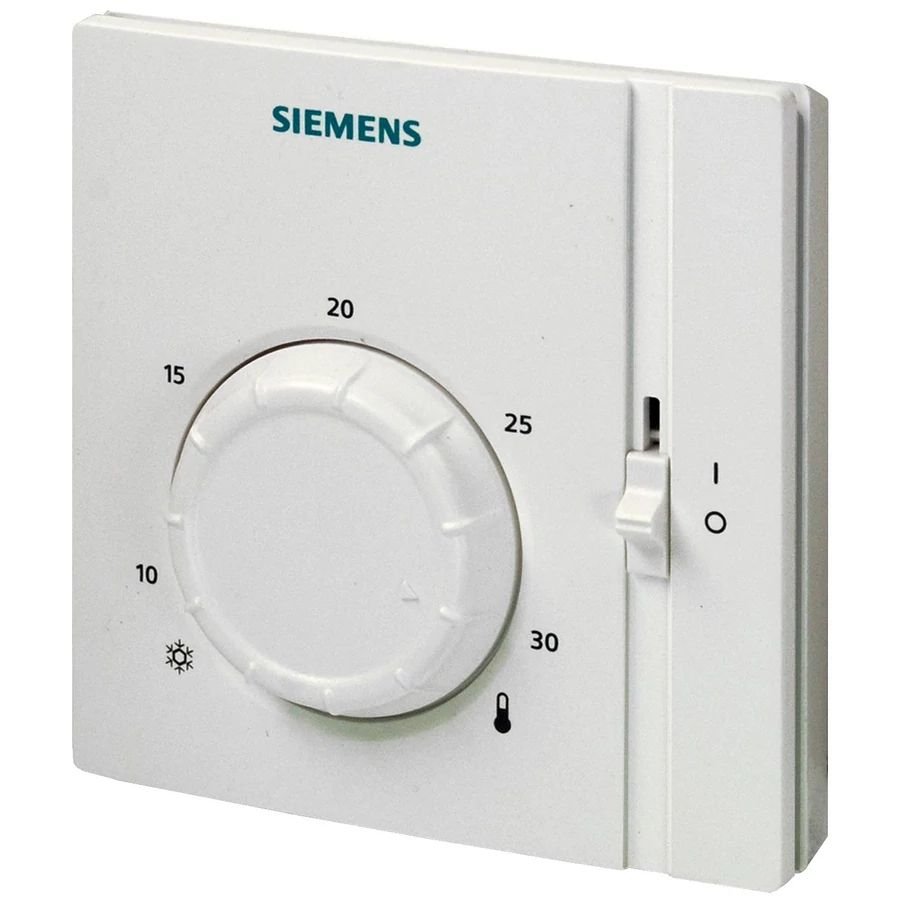

Siemens RAA31 Elektromechanikus szobatermosztát ki/be kapcsolóval
Projekt
Csatolt dokumentumok
Leírás
• 2-pont szabályozás
• Ki/be kapcsoló
• Ki/be kapcsoló
- Csak fűtés vagy csak hűtés
- Alapjel állítás az előlapon lévő forgatógombbal
Hova ajánljuk ezt a termosztátot?
Az RAA31.. helyiségtermosztát csak fűtés vagy csak hűtés szabályozására használható, adott helyiség hőmérsékletének beállított értéken való tartásához.
Tipikus felhasználások:
• Lakóépületek
• Könnyűipari épületek
Az alábbi készülékekkel összekapcsolva:
− zónaszelepek vagy termikus szelepek
− gáz- vagy olaj kazánok
− ventilátorok
− szivattyúk
► Funkciók
Az RAA31.. helyiségtermosztátnak külön kimenetei vannak csak fűtés és csak hűtés szabályozásához. Ha a helyiség hőmérséklete a beállított érték alá csökken, a fűtési kontaktus zár. Ha a helyiség hőmérséklete a beállított érték fölé emelkedik, a hűtési kontaktus zár.
Fűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedé se illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Az RAA31.. helyiségtermosztátnak külön kimenetei vannak csak fűtés és csak hűtés szabályozásához. Ha a helyiség hőmérséklete a beállított érték alá csökken, a fűtési kontaktus zár. Ha a helyiség hőmérséklete a beállított érték fölé emelkedik, a hűtési kontaktus zár.
Fűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedé se illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
► ON/OFF
A készülék elején található egy BE/KI kapcsoló. KI állásban a bemeneti feszültség fizikailag elválik a kimeneti feszültségtől.
Az RAA31.. szobatermosztátnak külön kimenete van a fűtéshez és külön a hűtéshez. Ha a szobahőmérséklet a beállított érték alá csökken, a fűtési kontaktus zár. Ha a szobahőmérséklet a beállított érték fölé emelkedik, a hűtési kontaktus zár.
A készülék elején található egy BE/KI kapcsoló. KI állásban a bemeneti feszültség fizikailag elválik a kimeneti feszültségtől.
Az RAA31.. szobatermosztátnak külön kimenete van a fűtéshez és külön a hűtéshez. Ha a szobahőmérséklet a beállított érték alá csökken, a fűtési kontaktus zár. Ha a szobahőmérséklet a beállított érték fölé emelkedik, a hűtési kontaktus zár.
► Beállítások:
A kívánt hőmérsékletet a termosztát elején található beállító tárcsával lehet választani.
A beállítható hőmérséklettartomány mechanikusan korlátozható a fedél alatti ütközők segítségével.
A kívánt hőmérsékletet a termosztát elején található beállító tárcsával lehet választani.
A beállítható hőmérséklettartomány mechanikusan korlátozható a fedél alatti ütközők segítségével.
► Szerelés, bekötés, üzembehelyezés
A termosztátot a helyiség azon pontjára kell felszerelni, ahol a helyiség hőmérsékletének mérése a lehető legpontosabban végezhető el, elkerülve olyan nem kívánatos zavaró hatásokat, mint a közvetlen napsugárzás, vagy más fűtő/hűtő hőforrás hatását. A szerelési magasság kb. 1.5 m-re a padló szintjétől legyen.
A termosztát valamennyi járatos fali szerelő dobozra rászerelhető, illetve közvetlenül a falra rögzíthető.
A termosztátot a helyiség azon pontjára kell felszerelni, ahol a helyiség hőmérsékletének mérése a lehető legpontosabban végezhető el, elkerülve olyan nem kívánatos zavaró hatásokat, mint a közvetlen napsugárzás, vagy más fűtő/hűtő hőforrás hatását. A szerelési magasság kb. 1.5 m-re a padló szintjétől legyen.
A termosztát valamennyi járatos fali szerelő dobozra rászerelhető, illetve közvetlenül a falra rögzíthető.
► Figyelem AC 24...250 V
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elektromos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík falfelületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elektromos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík falfelületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
A külső fogyasztókra (Y1, Y2) menő tápkábelekhez nincs beépített túlfeszültség- vagy túláram-védelem.
Rövidzárlat esetén tűz- vagy sérülésveszély!
A vezeték keresztmetszetét a helyi előírásoknak megfelelően kell megválasztani, az alkalmazott túláramvédelem névleges értéke alapján.
► Karbantartás
A helyiségtermosztát karbantartás mentes készülék.
A helyiségtermosztát karbantartás mentes készülék.
► Műszaki tartalom
A diafragma (érzékelő) környezetbarát gázzal van töltve. A készülék burkolata műanyagból készül.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A diafragma (érzékelő) környezetbarát gázzal van töltve. A készülék burkolata műanyagból készül.
Paraméterek
| Állítási tartomány | 8…30 °C |
| Csatlakozó kábel | 2-wire |
| Kapcsolási különbség | Heating:1 K; Cooling |
| Digital output, switching current | 6 A |
| Relé kimenetek | Change-over contact |
| Relé kimenetek száma | 1 |
| Relé kimenet, kapcsolási feszültség | 250 V |
| Kapcsolt feszültség | AC 24…250 V |
| Kapcsolt áram | 0.2…6 (2.5) A |
| Rögzítés típusa | Falra szerelendő csavarokkal |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 96 x 97 x 35.3 mm |
| Szín | Light white |
