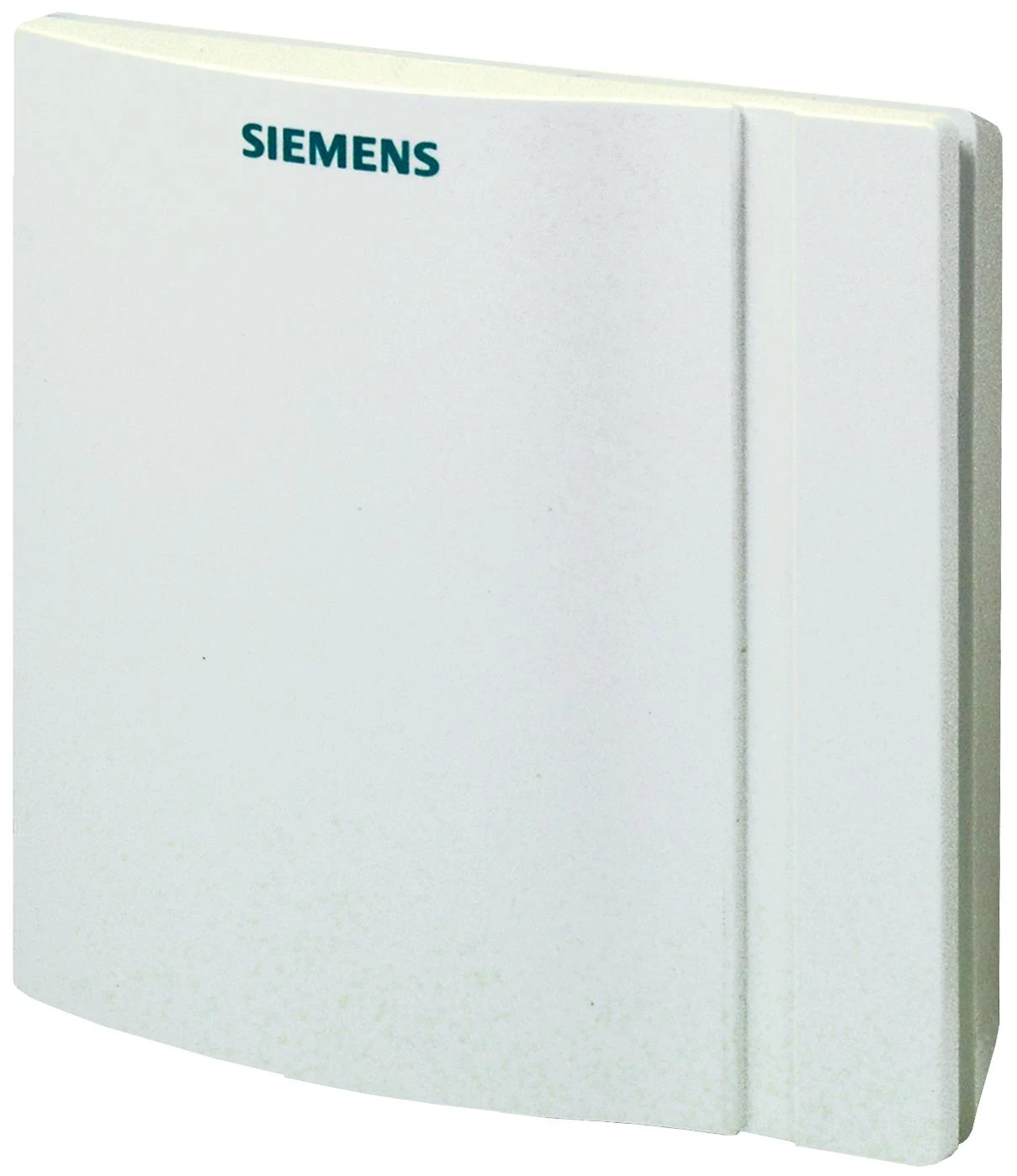

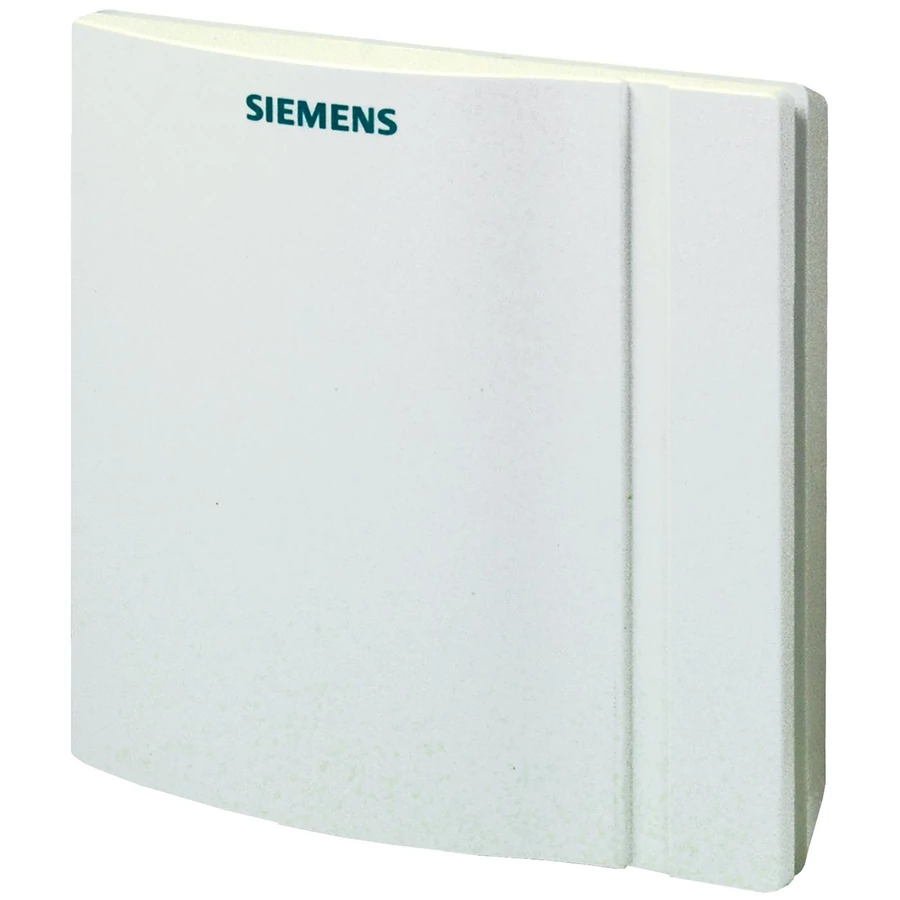

Siemens RAA11 Elektromechanikus szobatermosztát, közületi kivitel
Projekt
Csatolt dokumentumok
Leírás
• 2-pont szabályozás
• Kapcsolási feszültség AC 24…250 V
• Kapcsolási feszültség AC 24…250 V
- Csak fűtés vagy csak hűtés
- Nincs kezelő gomb a készülék előlapján
Hova ajánljuk ezt a termosztátot?
Az RAA11.. helyiségtermosztát csak fűtés vagy csak hűtés szabályozására használható, olyan helyiség hőmérsékletének beállított értéken való tartásához, ahol vandálbiztos kivitelű megoldásra van szükség.
Tipikus felhasználások:
• Iskolák
• Közösségi használatú épületek
• Raktár helyiségek
• Ipari létesítmények
► Funkciók
Az RAA21.. helyiségtermosztátnak külön kimenetei vannak csak fűtés és csak hűtés szabályozásához. Ha a helyiség hőmérséklete a beállított érték alá csökken, a fűtési kontaktus zár. Ha a helyiség hőmérséklete a beállított érték fölé emelkedik, a hűtési kontaktus zár.
Fűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedé se illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
Az RAA21.. helyiségtermosztátnak külön kimenetei vannak csak fűtés és csak hűtés szabályozásához. Ha a helyiség hőmérséklete a beállított érték alá csökken, a fűtési kontaktus zár. Ha a helyiség hőmérséklete a beállított érték fölé emelkedik, a hűtési kontaktus zár.
Fűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 3A-nél nagyobb terhelés esetében a készülék működési viselkedé se illetve szabályozási pontossága minimális mértékben romolhat.
Hűtés:
Az átfolyó áram hatására bekövetkező, elkerülhetetlen „önfűtés” jelensége miatt, a készülékre kapcsolt 1A-nél nagyobb terhelés esetében a készülék működési viselkedése illetve szabályozási pontossága minimális mértékben romolhat.
► Szerelés, bekötés és üzembehelyezés
A termosztátot a helyiség azon pontjára kell felszerelni, ahol a helyiség hőmérsékletének mérése a lehető legpontosabban végezhető el, elkerülve olyan nem kívánatos zavaró hatásokat, mint a közvetlen napsugárzás, vagy más fűtő/hűtő hőforrás hatását. A szerelési magasság kb. 1.5 m-re a padló szintjétől legyen.
A termosztát valamennyi járatos fali szerelő dobozra rászerelhető, illetve közvetlenül a falra rögzíthető.
A termosztátot a helyiség azon pontjára kell felszerelni, ahol a helyiség hőmérsékletének mérése a lehető legpontosabban végezhető el, elkerülve olyan nem kívánatos zavaró hatásokat, mint a közvetlen napsugárzás, vagy más fűtő/hűtő hőforrás hatását. A szerelési magasság kb. 1.5 m-re a padló szintjétől legyen.
A termosztát valamennyi járatos fali szerelő dobozra rászerelhető, illetve közvetlenül a falra rögzíthető.
► Figyelem! AC 250 V
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elektromos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík falfelületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
Csak megfelelően képzett szakember nyithatja ki a készüléket, illetve végezheti el a bekötést. A készüléket le kell választani a hálózati feszültségről a szerelés időtartamára. A készülék felszerelésekor, először az alaplapot kell rögzíteni, majd elvégezni az elektromos bekötést a készülék házában. Ez után kell feltenni az előlapot, majd rögzíteni azt a két csavarral (lsd. szerelési leírás). A termosztátot sík falfelületre kell szerelni. A helyi elektromos előírásokat be kell tartani. Ha a referencia helyiségben termosztatikus radiátorszelepek vannak felszerelve, akkor azokat a teljesen nyitott állásba kell állítani.
► Karbantartás
A helyiségtermosztát karbantartás mentes készülék.
A helyiségtermosztát karbantartás mentes készülék.
► Műszaki tartalom
A diafragma (érzékelő) környezetbarát gázzal van töltve. A készülék burkolata műanyagból készül.
Az adatok tájékoztató jellegűek és a valóságtól eltérhetnek. A legfrissebb, naprakész adatlapok megtalálhatóak a gyártó hivatalos oldalán.
A diafragma (érzékelő) környezetbarát gázzal van töltve. A készülék burkolata műanyagból készül.
Paraméterek
| Állítási tartomány | 8…30 °C |
| Csatlakozó kábel | 2-wire |
| Kapcsolási különbség | Heating:1 K |
| Digital output, switching current | 6 A |
| Relé kimenetek | Change-over contact |
| Relé kimenetek száma | 1 |
| Relé kimenet, kapcsolási feszültség | 250 V |
| Kapcsolt feszültség | AC 24…250 V |
| Kapcsolt áram | 0.2…6 (2.5) A |
| Rögzítés típusa | Falra szerelendő csavarokkal |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 96 x 97 x 36 mm |
| Szín | Light white |
