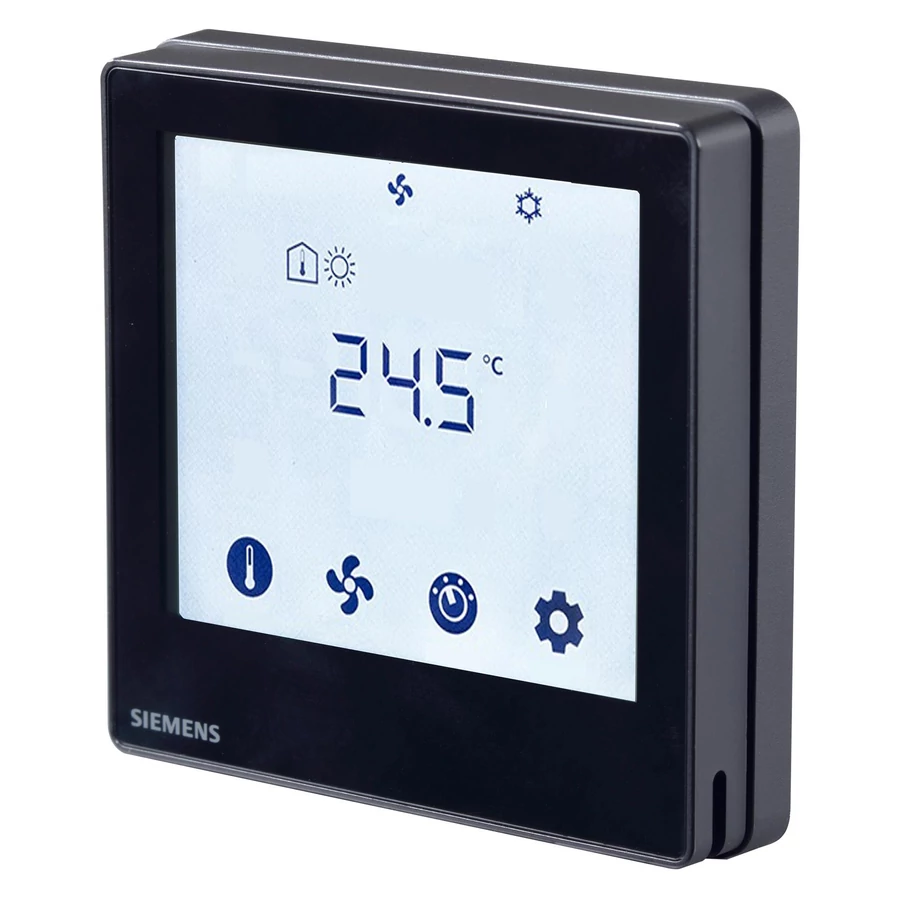

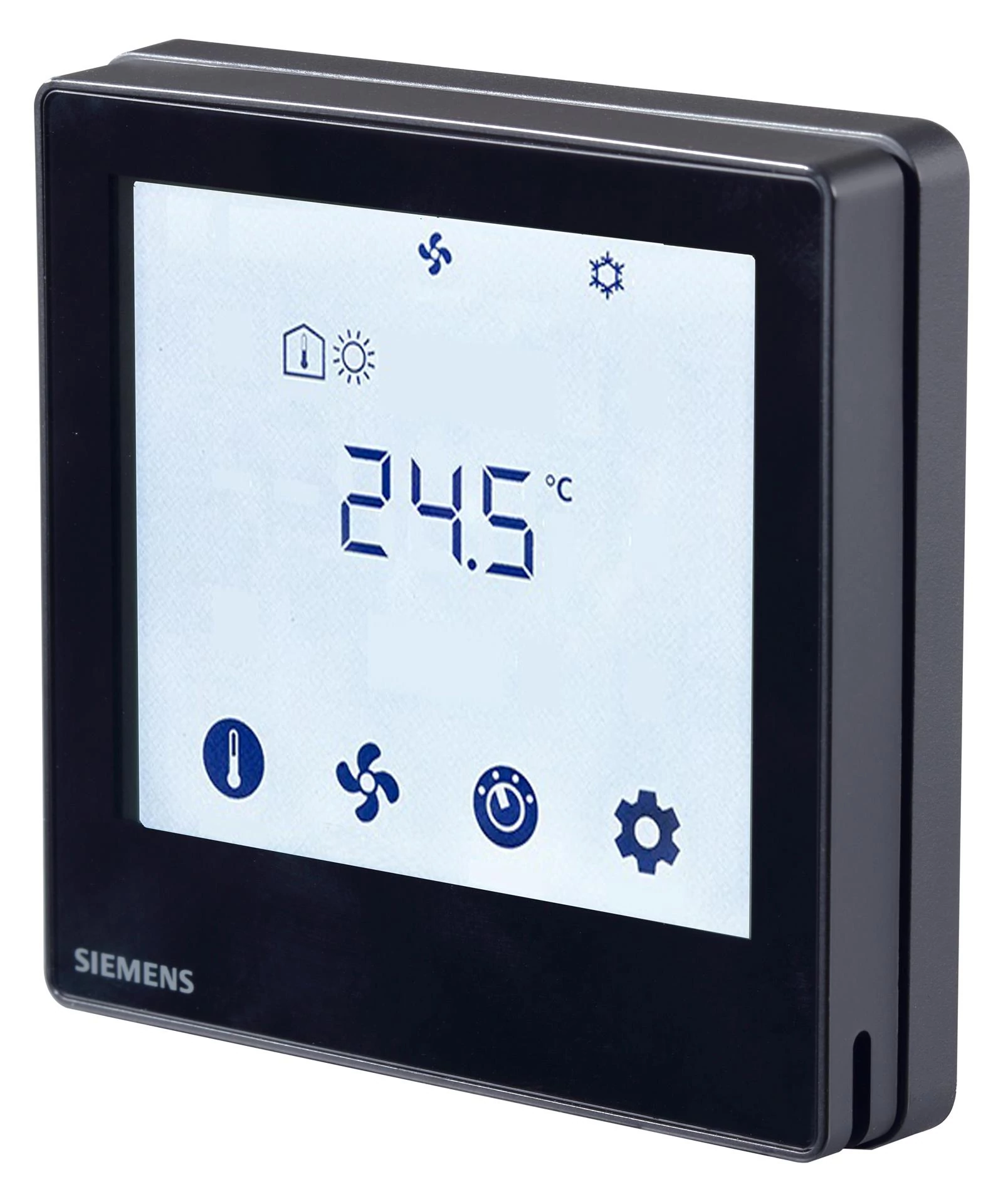

RDF800KN/VB Érintőképernyős univerzális fűtő/hűtő termosztát, süllyesztett kivitel, KNX kommunikációval, fekete színben
Projekt
Csatolt dokumentumok
Leírás
• Működési módok: Komfort, Energiatakarékos és védett
• Fűtés és/vagy hűtés alkalmazásokhoz
• 2 vagy 3-pont szabályozó kimenet
• Kimenet 1-fokozatú vagy 3-fokozatú ventilátorhoz
• 2 multifunkcionális bemenet kártya kontaktushoz, külső helyiség / visszatérő levegő hőmérséklet (QAH11.1, QAA32) érzékelő, fűtés / hűtés átváltás, ablak kontaktus on/off, harmatpont monitor, elektromos fűtő engedélyező, hiba kontaktus, jelenlét érzékelő
• Automatikus vagy kézi fűtés/hűtés átváltás
• Állítható üzembehelyezési és szabályozási paraméterek
• Minimum és maximum alapjel korlátozás
• Burkolat színe: Fekete (RAL 9004)
• Háttérvilágított kijelző
Hova ajánljuk ezt a termosztátot?
Helyiséghőmérséklet-szabályozás (fűtés vagy hűtés) egyedi helyiségekben és zónákban a következőkkel:
• 2-csöves fan-coil egységek
• 2-csöves fan-coil egységek elektromos fűtővel
• 4-csöves fan-coil egységek
• Hűtött / fűtött mennyezet elektromos fűtővel
• Hűtött / fűtött mennyezet és radiátor / padlófűtés
• DX-típusú berendezések kompresszorai
• DX-típusú berendezések kompresszorai elektromos fűtővel
Az RDF800KN... vezérli:
• Egy vagy 3 fokozatú ventilátort
• Egy vagy két ON/OFF szelepmozgatót
• Egy ON/OFF szelepmozgatót és egy 1-fokozatú elektromos fűtőt
• Egy 3-poziciós szelepmozgatót
• Egy 1-fokozatú kompresszort DX-típusú berendezésben, vagy egy 1-fokozatú kompresszort elektromos fűtővel
Használható rendszerekben:
• Fűtési vagy hűtési üzemmód
• Automatikus fűtés/hűtés átváltás
• Kézi fűtés/hűtés átváltás
• Fűtés és hűtés üzemmód (pl: 4 csöves rendszerekben)
Beüzemelés és alkalmazás kiválasztása:
A helyiségtermosztátok rögzített alkalmazáskészlettel kerülnek leszállításra.
A megfelelő alkalmazás kiválasztása és aktiválása a beüzemelés során az alábbi eszközök egyikével történik:
• Synco ACS
• ETS5
• Helyi DIP kapcsoló és HMI
• Helyiséghőmérséklet-szabályozás beépített hőmérséklet-érzékelővel vagy külső helyiség- / visszatérő levegő hőmérséklet-érzékelővel
• Átváltás fűtési és hűtési mód között (automatikusan helyi érzékelő vagy busz alapján, vagy kézzel)
• Alkalmazások kiválasztása DIP kapcsolóval vagy beüzemelő eszközzel
• Üzemmód kiválasztása érintőképernyőn
• Ideiglenes Comfort mód kiterjesztése
• 1- vagy 3-fokozatú ventilátor vezérlés (automatikusan vagy kézzel)
• Helyiség aktuális hőmérsékletének vagy beállított értékének kijelzése °C-ban és/vagy °F-ban
• Helyiséghőmérséklet minimum és maximum korlátozása
• Gombzár funkció: feloldás, teljes zár és beállított érték
• 2 multifunkcionális bemenet, szabadon kiválasztható a következőkre:
− Ablakérintkező
− Jelenlétérzékelő
− Külső helyiséghőmérséklet vagy visszatérő levegő hőmérséklet érzékelő
− Hibabemenet
− Monitor bemenet hőmérséklet-érzékelőhöz vagy kapcsoló állapotához
− Érzékelő az automatikus fűtés/hűtés átváltáshoz (RDF…)
− Harmatpont érzékelő (RDF…)
− Elektromos fűtő engedélyezése (RDF…)
• Fejlett ventilátor-vezérlési funkciók, pl.: ventilátor kick, ventilátor indítás késleltetés, és választható ventilátor üzemmód (engedélyezés, tiltás vagy fűtés/hűtés üzemmódtól függően)
• Öblítési (purge) funkció 2-utas szelep mellett, 2-csöves átváltórendszerben
• Figyelmeztetés a ventilátor szűrők tisztítására (P62-vel állítható)
• Padlófűtés hőmérséklet-korlátozás
• Gyári beállítások visszatöltése beüzemeléshez és vezérlési paraméterekhez
• Varázsló funkció egyszerű beüzemeléshez HMI-n keresztül
• KNX busz (CE+ és CE- terminálok) a Synco vagy KNX-kompatibilis eszközökkel való kommunikációhoz
• Idő kijelzése KNX buszon keresztül
• Kültéri hőmérséklet kijelzése KNX buszon az INFO oldalon
• Időprogramozás és központi beállított értékek vezérlése KNX buszon keresztül
• Synco RMx7xx vezérlővel a termosztát energiaigény-jelét használják az energiaellátás optimalizálására
A termosztát a következő részekből áll:
• Előlap elektronikával, kezelőszervekkel és beépített helyiséghőmérséklet-érzékelővel
• Szerelőalap az áramköri elektronikával
• Szerelőkeret kiegészítő elemként szükséges a RDF800KN/NF telepítésének befejezéséhez
A szerelőalap hátulján találhatók a csavaros sorkapcsok
Csúsztassa az előlapot a szerelőalapba, majd pattintsa a helyére
Paraméterek
| Működtető feszültség | AC 230 V |
| Energia felhasználás | 6 VA |
| Állítási tartomány | 5…40 °C |
| Kapcsolási különbség | 0.5…6 K |
| Kommunikáció | Bus:KNX (S-mode and LTE mode with Synco 700) |
| Analóg bemenetek, szám | 2 |
| Relé kimenetek | |
| Ventilátor | Normally open contact |
| Szelep | Normally open contact , Non floating |
| Relé kimenetek száma | 5 |
| Relé kimenet, kapcsolási feszültség | 230 V |
| Relé kimenet, kapcsolási áramerősség | 5 (2)A |
| Rögzítés típusa | With screws on recessed round conduit box diameter min. 60 mm |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 86 x 86 x 47 mm |
