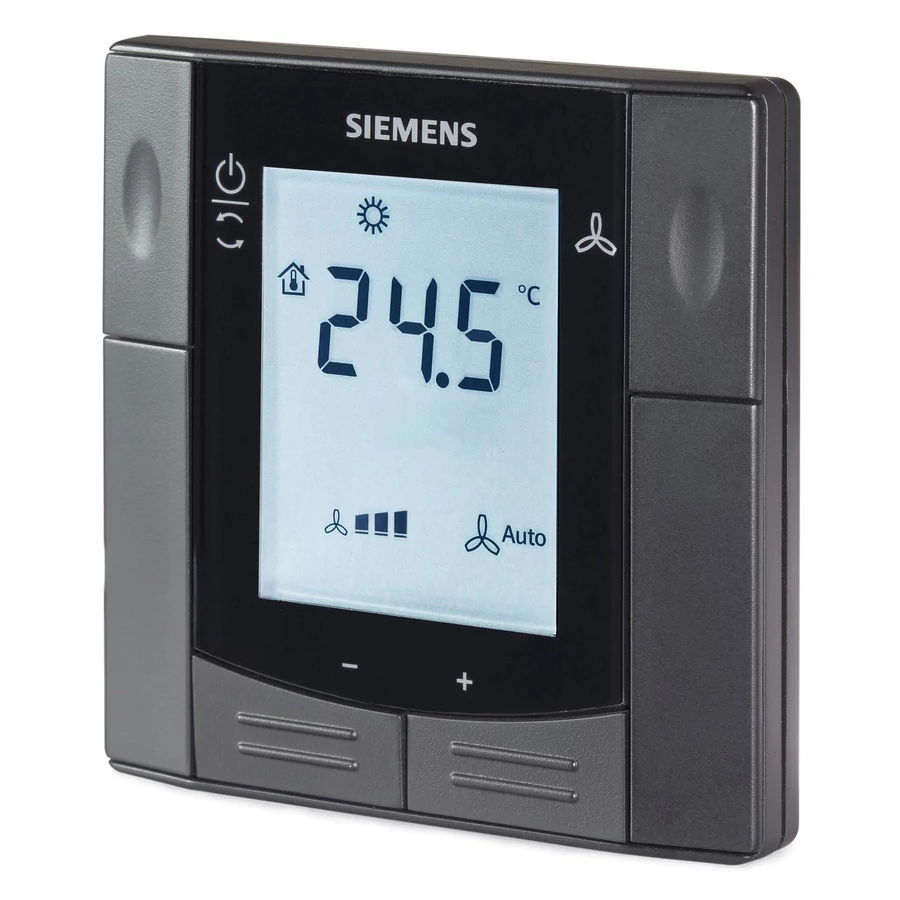

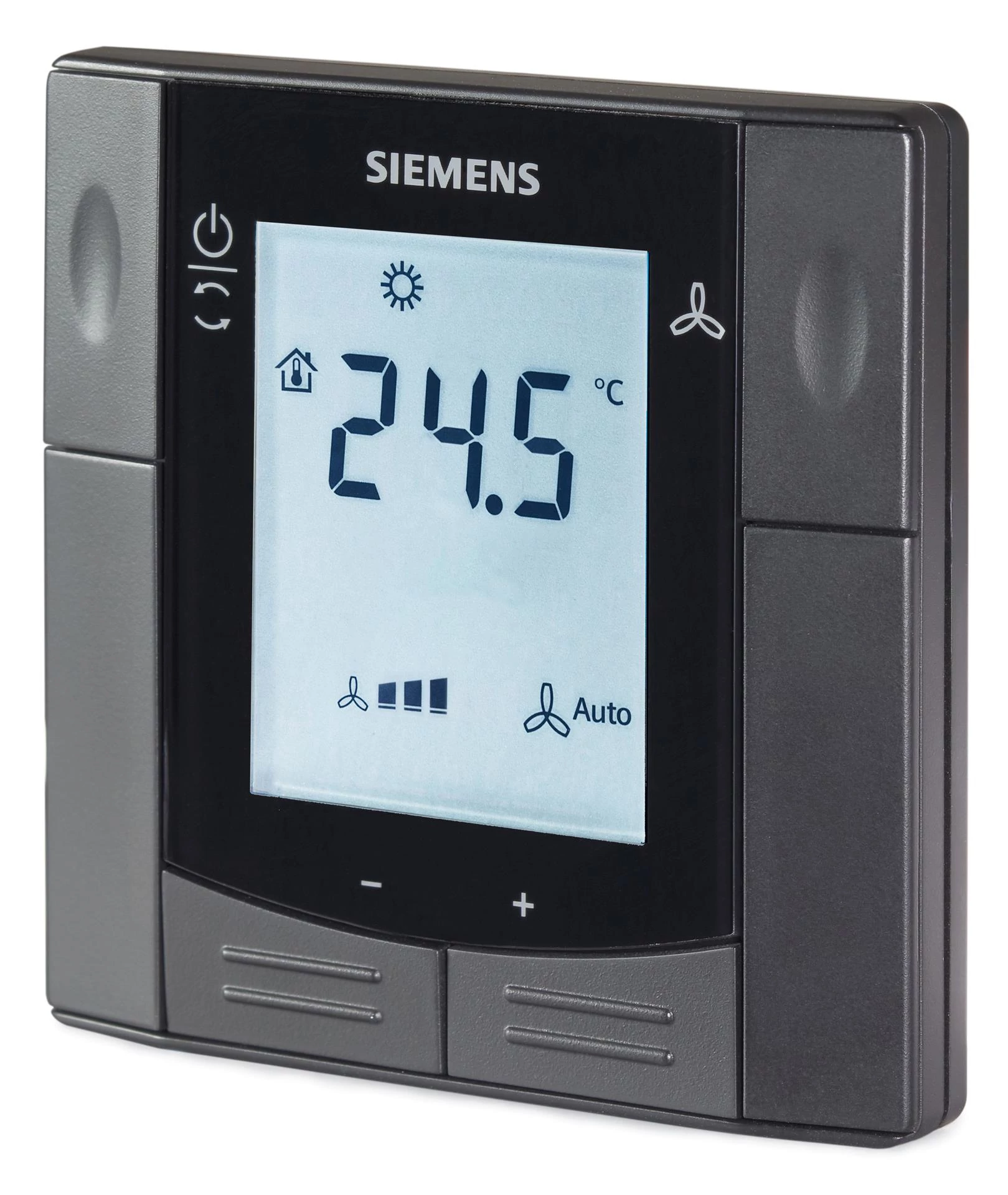

RDF600KN/VB Univerzális fűtő/hűtő termosztát, süllyesztett kivitel, KNX kommunikációval, fekete színben
Projekt
Csatolt dokumentumok
Leírás
• KNX kommunikáció
• Fűtési és/vagy hűtési alkalmazásokhoz
• 2- vagy 3-állású vezérlőkimenetek
• Kimenet 1-fokozatú vagy 3-fokozatú ventilátorhoz
• Üzemmódok: Komfort, Gazdaságos és Védett
• 2 multifunkcionális bemenetek kártya kontaktus, külső helyiség / visszatérő levegő hőmérséklet (QAH11.1, QAA32), fűtés / hűtés átváltó, üzemmód átváltó, ablak kontaktus on/off, harmatpont monitor, elektromos fűtő engedélyező, hiba kontaktus, jelenlét érzékelő számára
• Automatikus vagy kézi fűtés/hűtés átváltás
• Állítható üzembehelyezési és szabályozási paraméterek
• Minimum és maximum alapjel korlátozás
• Burkolat színe: fekete (RAL 9004)
• Háttérvilágított kijelző
• Független funkció az ablakérzékelőhöz és jelenlét érzékelőhöz (alapértelmezett és hotel jelenlét)
Hova ajánljuk ezt a termosztátot?
A helyiség hőmérsékletének szabályozása (fűtés vagy hűtés) egyedi helyiségekben és zónákban a következő eszközökkel:
• 2-csöves fan-coil egységek
• 2-csöves fan-coil egységek elektromos fűtővel
• 4-csöves fan-coil egységek
• DX típusú berendezés kompresszorai
• DX típusú berendezés kompresszorai elektromos fűtővel
Az RDF301… / RDF600KN… vezérlők:
• Egy 1-fokozatú vagy 3-fokozatú ventilátor
• Egy vagy két be-/ki kapcsoló (on/off) szelepmotor
• Egy be-/ki kapcsoló szelepmotor és egy 1-fokozatú elektromos fűtő
• Egy 3-állású szelepmotor
• Egy 1-fokozatú kompresszor DX típusú berendezésben, vagy egy 1-fokozatú kompresszor elektromos fűtővel
Rendszerekben használható:
• Fűtés- vagy hűtés üzemmód
• Automatikus fűtés/hűtés váltás
• Manuális fűtés/hűtés váltás
• Fűtés és hűtés egyidejű üzemmódjában (pl. 4-vezetékes rendszer)
A helyiségi termosztátok előre meghatározott alkalmazáskészlettel kerülnek szállításra.
A megfelelő alkalmazás kiválasztása és aktiválása az üzembe helyezés során történik az alábbi eszközök valamelyikével:
• Synco ACS
• ETS
• Helyi DIP-kapcsoló és HMI
• A helyiség hőmérsékletének szabályozása beépített hőmérséklet-érzékelővel vagy külső helyiség-hőmérséklet / visszatérő levegő hőmérséklet érzékelővel
• Váltás fűtés és hűtés üzemmód között (automatikusan helyi érzékelő vagy busz alapján, vagy manuálisan)
• Alkalmazások kiválasztása DIP-kapcsolókkal vagy üzembe helyező eszközzel
• Üzemmód kiválasztása a termosztát üzemmód gombjával
• Ideiglenes Komfort üzemmód meghosszabbítása
• 1-fokozatú vagy 3-fokozatú ventilátorvezérlés (automatikusan vagy manuálisan)
• Jelenlegi helyiség-hőmérséklet vagy beállított érték kijelzése °C és/vagy °F-ban
• A helyiség hőmérséklet-beállítás minimum és maximum korlátozása
• Gombzár (automatikus és manuális)
• 2 többfunkciós bemenet, szabadon választható funkciókra:
- Automatikus fűtés/hűtés váltó érzékelő
- Külső helyiség-hőmérséklet vagy visszatérő levegő hőmérséklet érzékelő
- Harmatpont érzékelő
- Elektromos fűtő engedélyezés
- Hibabemenet
- Monitor bemenet hőmérséklet-érzékelőhöz vagy kapcsolóállapothoz
RDF301...:
- Üzemmódváltó kontaktus (kulcskártya, ablakérzékelő stb.)
RDF600KN...:
- Ablakérzékelő
- Jelenlét érzékelő (alapértelmezett és hotel jelenlét)
• Fejlett ventilátorvezérlési funkció, pl. ventilátor indítás/késleltetés, választható ventilátor működés (engedélyezés, tiltás* vagy fűtés/hűtés üzemmód szerint)
• Légcsere funkció 2-utas szeleppel 2-vezetékes váltórendszerben
• Szűrők tisztítására emlékeztető (P62 paraméterrel állítható)
• Padlófűtés hőmérséklet-korlát
• Gyári beállítások visszatöltése az üzembe helyezéshez és a szabályozási paraméterekhez
• KNX busz (CE+ és CE- sorkapcsok) a kommunikációhoz Synco vagy KNX-kompatibilis eszközökkel
• Külső hőmérséklet vagy napszak kijelzése a KNX buszon keresztül
• Időprogramozás és központi beállítás a KNX buszon keresztül
• Synco RMx7xx vezérlő esetén a termosztát energiaszükséglet-jelzése az energiaellátás optimalizálására használható
RDF301.50, RDF600KN/S esetén:
• Négy gomb a KNX szelepek vezérléséhez KNX S-módban („Kapcsolócsoportok” funkciókkal, pl. kapcsolás, fényerőszabályozás, redőnyvezérlés, 8-bites jelenet)
A termosztát két részből áll:
• Előlap, amely tartalmazza az elektronikát, a működtető elemeket és a beépített helyiség-hőmérséklet-érzékelőt
• Szerelőalap a tápellátó elektronikával
A szerelőalap hátoldalán találhatók a csavaros sorkapcsok
Csúsztassa az előlapot a szerelőalapba, majd pattintsa rá.
Paraméterek
| Működtető feszültség | AC 230 V |
| Energia felhasználás | 2 VA |
| Kapcsolási különbség | 0.5…6 K |
| Kommunikáció | KNX |
| Analóg bemenetek, szám | 2 |
| Digitális bemenetek, szám | 2 |
| Relé kimenetek | |
| Ventilátor | Normally open contact |
| Szelep | Normally open contact , Non floating |
| Relé kimenetek száma | 5 |
| Relé kimenet, kapcsolási feszültség | 230 V |
| Relé kimenet, kapcsolási áramerősség | 5 (2)A |
| Rögzítés típusa | With screws on recessed round conduit box diameter min. 60 mm |
| Védettség | IP30 |
| Méretek (SZ x Ma x Mé) | 86 x 86 x 46 mm |
